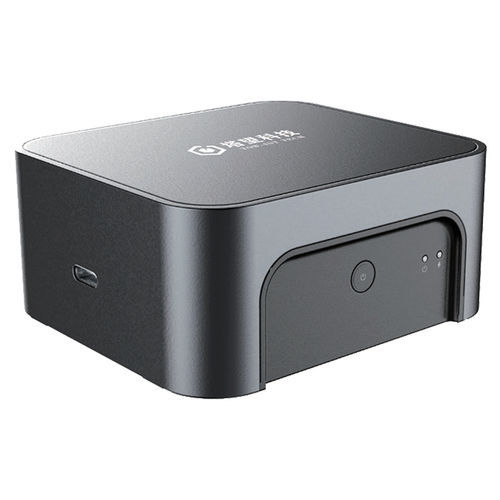

Elektrophysiologisches Aufzeichnungssystem TOW‑AR4M

Produktübersicht
Das TOW-AR4M ist ein drahtloses in-vivo-elektrophysiologisches Aufzeichnungssystem für Kleintiere und erfasst EEG-, EMG-, ECG- und lokale Feldpotenzial‑(LFP)Signale mit synchronisiertem Video bei frei beweglichen Versuchstieren. Es unterstützt Langzeit- und Mehrtierstudien in Epilepsie, Schlaf, Anästhesie, Schmerz und neuronaler Schaltkreisforschung. Das System bietet cloudbasierte Datenverwaltung und einen optionalen lokalen Echtzeitmodus in Verbindung mit dem DataHub.

Produktmerkmale

• Erhöhte experimentelle Effizienz und Fernüberwachung
  • Gleichzeitige Aufzeichnung mehrerer Tiere
  • Geplante oder manuelle Datenerfassung
  • Echtzeit-Fernüberwachung per PC und mobiler APP
  • Wechselbare Batterie in der Aufnahmeeinheit für kontinuierliche Sitzungen
• Sicheres, analysereifes Design
  • Vollständig drahtloser Betrieb eliminiert Kabelbruchrisiko
  • Signalqualität geeignet für experimentelle Analyse-Workflows
  • Kosteneffiziente Pro-Tier-Lösung für groß angelegte Studien
• Reduzierte Belastung der Versuchstiere
  • Kompakte, leichte Module geeignet ab 3 Wochen alten Mäusen
  • Uneingeschränkte Bewegungsfreiheit ohne Kabelverheddern

Produktzusammensetzung
Das System besteht aus AR4-Aufnahmemodulen, DataHub-Datenrepeater, Videomodul, ARMrecorder-PC-Software und ARrecorder-Mobile‑APP. Daten können cloudbasiert oder lokal mit dem DataHub verwaltet werden.

Hauptkomponenten und Funktionen

• Elektrophysiologisches Aufnahmemodul (AR4)
  Nimmt elektrophysiologische Daten auf, überträgt und speichert sie. Ein AR4 zeichnet jeweils ein Tier auf. Im Standalone-Betrieb wird Cloud-Management unterstützt; in Verbindung mit DataHub ist lokale Echtzeitverwaltung möglich.
• Videomodul
  Arbeitet mit DataHub zusammen, um synchronisiertes Video an die PC-Software zu streamen.
• DataHub-Repeater
  Aggregiert Daten der Aufnahmemodule und leitet sie an die PC-Software weiter. Unterstützt 1–8 AR4-Module pro DataHub; ermöglicht lokale Steuerung und Datenverwaltung.
• PC-Software (ARMrecorder)
  Manueller oder geplanter Start/Stopp von Aufnahmen; Echtzeit-Visualisierung und Datenexport.
• Mobile APP (ARrecorder)
  Kopplung, Wi‑Fi-Konfiguration der Empfänger, Basissteuerung und Echtzeitanzeige der Signale auf mobilen Geräten.

Anwendungen & Fälle

• Synchronisierte EEG–EMG–ECG-Erfassung
  Drahtlose, käfigseitige Hardware ermöglicht großflächige Langzeitüberwachung mit synchronisiertem Video und elektrophysiologischen Signalen.
• Epilepsieüberwachung
  Langzeitaufzeichnung von Anfällen mit synchronisiertem Video zur Ereignisvalidierung.
• Schlaf- und Schlafentzugsstudien
  Kompatibel mit Interventionen unter Freibewegungsbedingungen bei Erhalt circadianer Muster.
• Anästhesieüberwachung
  Erfasst EEG im anästhesierten und wachen Zustand ohne Kabelbeschränkungen.
• Closed-loop-Regelung
  API für Echtzeit-Streaming von EEG, ECG, EMG und Bewegungsdaten zur Ansteuerung externer Stimulatoren.
• Lokale Feldpotenzialerfassung
  Aufzeichnung tiefer Hirnstrukturen mittels Elektroden für Schaltkreisstudien.
• Parallele Mehrtier-Aufzeichnung
  Synchronisierte Erfassung und Wiedergabe über mehrere frei bewegliche Tiere mithilfe kombinierter Elektro- und Videomodule.

Technische Daten

• Gemessene Signale: EEG, EMG, ECG, lokales Feldpotenzial (LFP)
• Hauptkomponenten: AR4-Aufnahmemodul; DataHub-Repeater; Videomodul; ARMrecorder (PC-Software); ARrecorder (Mobile APP)
• Datenverwaltung: cloudbasiert oder lokale Echtzeitansicht und -verwaltung (mit DataHub)
• Modulunterstützung: ein AR4 pro Tier; DataHub unterstützt 1–8 Module
• Aufzeichnungssteuerung: manuell oder geplant via PC-Software; Echtzeitvisualisierung
• Mobile APP: Kopplung, Wi‑Fi-Konfiguration, manuelles Start/Stopp, Echtzeitanzeige
• Batterie: wechselbare Batterie für die Aufnahmeeinheit
• Design: kompakt und leicht; anwendbar ab 3 Wochen alten Mäusen
