4K-Integrationssystem DM-AIO-K4

mit Touchscreenfür OP-Saalfür OP-Saal

Übersicht
DM-AIO-K4 ist ein kompaktes 4K-Integrations- und Medienmanagementsystem für Operationssäle, das Videorouting, chirurgische Aufzeichnung, Geräte­steuerung, Streaming, bidirektionales Audio/Video, DICOM-Worklist und PACS-Konnektivität bietet. Entwickelt, um kleine und mittelgroße Operationssäle mit einer All-in-One-Plattform für 4K-Videorouting, Aufzeichnung, Geräte­steuerung und patientenbezogene Medienworkflows aufzurüsten.

Wesentliche Plattformmerkmale

• 4×4 HDMI 2.0 I/O, unterstützt bis zu 3840×2160 @ 60 Hz
• Integrierte OR-Gerätesteuerung für Beleuchtung, Tische, Pendants und PTZ-Kameras
• Chirurgische Aufzeichnung in MP4/AVI mit Datei­teilung nach Zeit oder Größe
• Patientenbezogene Medienverwaltung mit DICOM-Worklist- und PACS-Integration
• Streaming, Live-Verteilung und bidirektionale AV-Kollaboration
• Netzwerkspeicher und USB-Export mit dualem Gigabit-Ethernet

Addressierte Probleme

• Fragmentierte AV-Systeme: Vereinheitlichung von Endoskopen, Feldkameras, Monitoren und Raumkameras auf einer Routing- und Anzeigeplattform.
• Unorganisierte chirurgische Medien: Verknüpfen von Videos und Bildern mit Patienten‑/Eingriffsdaten für zuverlässige Fallwiederherstellung.
• Mehrere Steuerpunkte: Bereitstellung einer einheitlichen Schnittstelle für Beleuchtung, Tische, Pendants, Kameras und Mediengeräte zur Vereinfachung klinischer Abläufe.

Eine zentrale Plattform — Lösungsbeschreibung
Der DM-AIO-K4 verbindet gängige chirurgische Videoquellen, leitet diese an geeignete Anzeigen weiter, zeichnet hochauflösende Medien auf, unterstützt kompatible OR‑Geräte­steuerung und hält erfassene Inhalte mit dem klinischen Fall verknüpft. Ziel ist die digitale Aufrüstung eines Raums ohne Kosten und Komplexität großer Enterprise‑OR‑Plattformen.

Hauptfunktionen

• Vereinheitlichung von Videorouting, Aufzeichnung, Kommunikation und kompatibler Geräte­steuerung.
• Bereitstellung eines konsistenten Workflows für Vorschau, Aufnahme und Abruf von Falldaten.
• Unterstützung von chirurgischer Lehre, Dokumentation und Krankenhausintegration.
• Bereitstellung einer praktischen Basis für kompakte digitale OR‑Bereitstellungen.

Bereitstellungsbeispiele

• Mobile Touchscreen‑Workstation: kompakter lokaler Steuerpunkt für Routing, Aufzeichnung, Geräteverwaltung und patientenbezogene Medienworkflows.

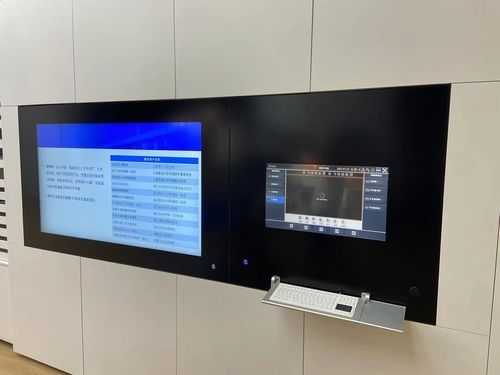

• Integrierte Wandinstallation: zentralisierte Visualisierung und Steuerung mit Dual‑Displays und Multimedia‑Schnittstelle für einen platzsparenden digitalen Operationssaal.

Kernfunktionen

• 4K‑Videorouting — vier HDMI 2.0 Eingänge und vier HDMI 2.0 Ausgänge zum Routing von Quellen zu OP‑Displays.
• Multi‑Source‑Vorschau — Vorschau von bis zu vier Quellen in Einzel-, Doppel‑ oder Viertel‑Ansicht.
• 4K‑chirurgische Aufzeichnung — Aufzeichnung bis 3840×2160 @ 60 Hz in MP4 oder AVI, mit Datei­teilung nach Dauer oder Größe.
• Patientenbezogene Medien — Verknüpfung von Videos und Snapshots mit Patienten‑/Eingriff‑Metadaten für geordnete Ablage.
• DICOM & Worklist — Abfrage von Patientendaten, Erstellung patientenbezogener DICOM‑Dateien und Versand an PACS.
• Netzwerk & Speicher — interner Speicher, USB‑Export/Backup, Webzugang und FTP‑Upload über duales Gigabit‑Ethernet.
• Zentralisierte Geräte­steuerung — Steuerung kompatibler OP‑Leuchten, OP‑Tische, Deckenpendants und PTZ‑Kameras; Integration projektbezogen konfigurierbar.
• Broadcasting & Streaming — Live‑Verteilung und Netzwerk‑Streaming für Lehre und autorisierte Fernbeobachtung.
• Bidirektionale Kollaboration — bidirektionales Audio/Video für Lehre und Remote‑Support.
• Serielle Geräte‑Schnittstellen — vier RS232/485 Ports mit VISCA‑Support für PTZ‑Steuerung und projektspezifische Integrationen.
• Zugriff & Audit-Grundlagen — Benutzerzugriffssteuerung und Protokollierung von Bedienvorgängen; projektkonfigurierbar.
• Datenschutz‑ und Bildwerkzeuge — Wasserzeichen, dynamische Mosaikmaskierung und Bildanpassungen (Helligkeit, Kontrast, Schärfe, Sättigung).
• Projekt‑Compliance‑Support — Optionen zur Einhaltung medizinisch‑elektrischer Sicherheitsstandards und EMV werden je nach Zielmarkt und Konfiguration bereitgestellt.

Klinischer Medienworkflow

• SCHRITT 01 — Worklist‑Abfrage: Abruf von Patienten‑ und Eingriffsdaten aus dem Krankenhausworkflow.
• SCHRITT 02 — Kontext bestätigen: Auswahl des korrekten Patienten und Falls vor der Aufnahme.
• SCHRITT 03 — Erfassen & Aufzeichnen: 4K‑Video aufzeichnen und wichtige chirurgische Bilder erfassen.
• SCHRITT 04 — DICOM erstellen: Erzeugung patientenbezogener DICOM‑Inhalte für klinische Verwendung.
• SCHRITT 05 — Upload zu PACS: Archivierung und Überprüfung der Medien über die PACS‑Umgebung des Krankenhauses.

Hinweise zu Integration und Anpassung
Die Plattform wird projektbezogen für DICOM/Worklist/HIS/RIS/PACS‑Konnektivität, Geräte‑Schnittstellen und Netzwerk/Workflow‑Anforderungen konfiguriert. Speicher, AV‑Schnittstellen, Geräte­steuerung, Installationsmethode, Peripherie und Krankenhaus‑Systemanbindung können an jedes Projekt angepasst werden.

Technische Spezifikationen

• Modell: DM-AIO-K4
• Architektur: industrielle x86‑Plattform
• Prozessor: Intel Core i7-8700
• Speicher: ≥16 GB
• Speicherplatz: 128 GB SSD + 2 TB HDD
• Videoeingang: 4 × HDMI 2.0
• Videoausgang: 4 × HDMI 2.0
• Maximale Auflösung: bis zu 3840 × 2160 @ 60 Hz
• Display‑Layout: Einzel / Doppel / Quad‑Ansicht
• Aufzeichnung: bis 4K@60Hz; MP4 / AVI; Aufteilung nach Zeit oder Größe
• Standardgerätesteuerung: 4 × RS232/485; VISCA‑Support
• Individuelle OR‑Integration: kompatible OP‑Leuchten, OP‑Tische, Deckenpendants und andere Geräte (vorbehaltlich Schnittstellen-/Protokollbewertung)
• Broadcast & Kollaboration: Live‑Verteilung, Netzwerk‑Streaming und bidirektionales Audio/Video
• Netzwerk: 2 × Gigabit Ethernet RJ45
• Krankenhausworkflow: DICOM, Worklist, HIS / RIS / PACS Projektintegration
• Audio: integrierter Verstärker für kompatible passive Deckenlautsprecher
• Systemmanagement: grundlegende Benutzerzugriffssteuerung und Betriebsprotokollierung; projektkonfigurierbar
• Konfiguration: Speicher, Schnittstellen und Systemfunktionen projektkonfigurierbar
