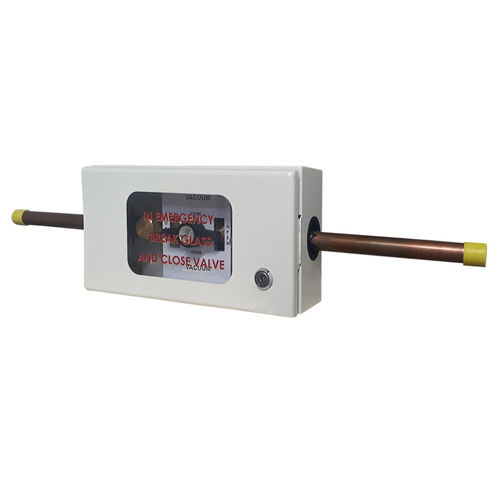

Medizinische Ventil 27270 series

für medizinische GaseBy-Pass

Die Single Area Valve Service Unit wurde entwickelt, um den Bereich des medizinischen Gasleitungsnetzes einer Einrichtung lokal zu isolieren.

Installiert als Unterputz- oder Aufputzventil und leicht zugänglich, erfolgt die Absperrung schnell und zuverlässig in Notfällen oder bei regelmäßigen Wartungsarbeiten.

Einschließlich nicht austauschbarer gasspezifischer NIST-Anschlüsse, die vor und nach dem Ventil zur Druckprüfung oder als Bypass angebracht werden.

Area Valve Service Units sind in Rohrleitungsgrößen von 22 mm bis 42 mm erhältlich.

Sie werden in Übereinstimmung mit den Anforderungen von NFPA 99, EN ISO 7396-1 und HTM02-01 hergestellt und erfüllt.

MERKMALE & VORTEILE

• Kompaktes Gehäuse - Ermöglicht die Installation in kleinen Räumen und die Montage mehrerer AVSUs übereinander unter Ausnutzung der geringen Abmessungen.
• Großes transparentes Fenster, das eine klare Sicht auf die Gasidentifikation und den Ventilzustand ermöglicht.
• Wartung und Inbetriebnahme - Ausgestattet mit zwei nicht austauschbaren,
• gasspezifischen NIST-Anschlüssen, die bei der Inbetriebnahme und anderen Gasdruckprüfungen verwendet werden Integriertes Manometer und elektronische Drucksensoren.
• Einbau: Kann als Unterputz- oder Aufputz-Stutzenverlängerung installiert werden, um sicherzustellen, dass die Rohrleitungen während der Installation nicht unterbrochen werden.

Spezifikationen

• Die AVSU-Einheit muss aus der Silbermann-Serie stammen.
• Materiales:
• Caja: acero galvanizado con recubrimiento en polvo.
• Válvula: latón.
• Das Sichtfenster muss folgende Aufschrift tragen: „IM NOTFALL GLAS EINSCHLAGEN UND VENTIL SCHLIESSEN“.
• Die Kupferrohrstutzen müssen für die Verwendung mit Sauerstoff vollständig entfettet sein.
• Alle Rohrstutzenverlängerungen müssen mit geeigneten Stopfen oder Schutzkappen geliefert werden, um eine Verunreinigung der Einheit vor der Installation zu verhindern.
• Die Ventile müssen mit separaten, austauschbaren Kugelhähnen, einer Vorrichtung zur physischen Trennung und einem NIST-Körper verfügbar sein.
• Die Ventile müssen mit einem Kennzeichnungsetikett für medizinische Gase geliefert werden.

SILBERMANN QUALITÄTSMANAGEMENT-SYSTEM:
EN ISO 13485-2016; ISO 9001-2015.

NORMEN FÜR MEDIZINISCHE GASSYSTEME:
EN ISO 7396-1 & HTM02-01 Anforderungen.
