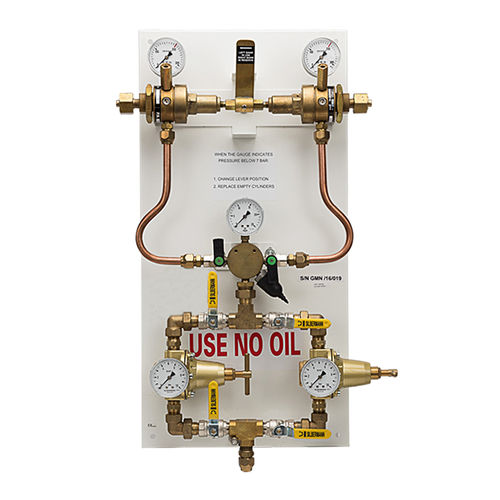

Automatischer Medizinisches Gasversorgungssystem LEO-MN

für ZufuhrUmschalter

Das SILBERMANN LEO-MN Manifold beinhaltet die Grundvoraussetzungen für die Verteilung und Überwachung von medizinischen Gasen in einer Einrichtung.

Diese automatische Umschalteinheit ist für eine kontinuierliche Gasversorgung mit einem Druck von bis zu 8 bar (höherer Ausgangsdruck auf Kundenwunsch) ausgelegt und verfügt über einen Mechanismus, der die Versorgung von der "in Betrieb"-Bank auf eine "Reserve"-Versorgungsbank umschaltet, wenn die "in Betrieb"-Bank leer ist.

MERKMALE UND VORTEILE

• Die SILBERMANN-Umschaltautomatik ist für eine kontinuierliche Gasversorgung von Gas mit einem Druck von bis zu 8 bar (höherer Ausgangsdruck auf Kundenwunsch).

• Die Schalttafel enthält einen Mechanismus, der die Versorgung von der "in Betrieb befindlichen" Bank auf eine "Reserve"-Versorgungsbank umschaltet, wenn die "in Betrieb befindliche" Bank leer ist.

• Nach dem Drehen des Hebels und dem Austausch der leeren Bankflaschen wird die vorherige wird die vorherige "in Betrieb befindliche" Bank zur "Reserve"-Bank für den nächsten Vorgang.

• Die Schalttafel ist mit zwei Verteilerdruckreglern ausgestattet; (im Falle einer (für den Fall einer Störung), einem Mittelbereichsmanometer, Leitungsdruckreglern mit Bypass-Ventilen, die alle auf einer einer weiß einbrennlackierten Stahltafel montiert.

• Ein Sicherheitsventil mit 6 bar wird mit der Tafel geliefert.

TECHNISCHE DATEN

• Material der Platte - Stahl.

• Abmessungen - 70x35 cm.

• Paneel-Finish - eingebrannte Pulverbeschichtung.

• Rohrleitungssystem: Alle Materialien sind sauerstoffverträglich.

• Umschaltmechanismus: Druckdifferenz

• Ausgangsanschlüsse für lokale Alarme:

• Ein Satz potentialfreier Kontakte N.O

• Durchflusskapazität: Autogen/medizinische Luft (4 bar) - 90 m³/Std.

• Einlass des Hochdruckreglers - G 3/4" Innengewinde.

• Maximaler Eingangsdruck (Flasche) 200 bar.

• Standard-Sauerstoff. Ausgangsdruck 4-5 bar.

• Der Standard-Ausgangsdruck für Stickstoff beträgt 8 bar.

• Höhere Drücke sind auf Anfrage erhältlich.
