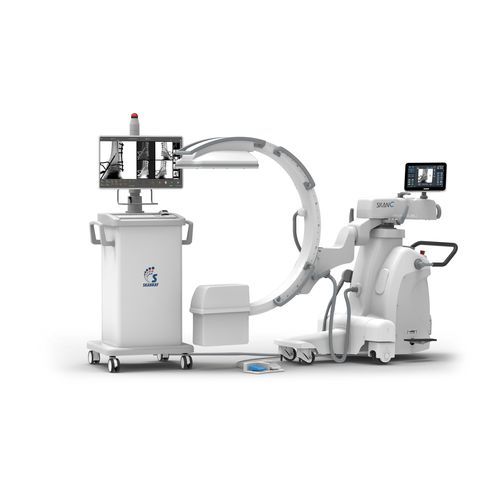

Mobiler C-Bogen Skan C Pulsar

mit Flachbildsensormit Videosäule

Übersicht
Das Skan C Pulsar ist ein mobiles C-Bogen-Bildgebungssystem für Radiologie, Chirurgie und interventionelle Verfahren. Es vereint einen 21 x 21 cm Flachdetektor, gepulste Fluoroskopie und fortschrittliche Bildverarbeitung in einem kompakten, manövrierbaren Chassis mit DICOM-Konnektivität und Ferndiagnosefunktionen.

Wesentliche Funktionen

• 21 x 21 cm Flachdetektor mit hoher Dynamik
• Gepulster Betrieb zur Reduzierung der Patientendosis
• Motorisierte asymmetrische Kollimation für gezielte Bestrahlung
• Röhrenkopf mit rotierender Anode für höhere Leistung und längere Belichtungen
• Multifunktions-15" Touch-Konsole mit spiegelbildlichen Bedienelementen am Monitorwagen
• Ferndiagnose und PACS/DICOM-Integration
• Laser-Visier und virtuelle Kollimation für aussetzungsfreie Ausrichtung
• Virtuelles Dosismangement und dosissparende Funktionen

Bildgebung & Software

• Vaskulärer Modus mit DSA, Trace und Roadmap serienmäßig
• Fortschrittliche Bildverarbeitung: Metallkorrektur und ROI-Auswahl
• Messwerkzeuge für Längen- und Winkelmessung in Bildern
• Multi-Window-Anzeige und wählbare Referenzbilder zur Verfolgung des Eingriffs
• PACS-ready Transfer und volle DICOM-Kompatibilität

Ergonomie & Hardware

• 32" Full HD medizinischer Monitor, höhenverstellbar
• 15" TFT-LCD Touch-Konsole für die Bedienung
• Kompaktes, manövrierbares Design mit Griffen und Lenkmechanismus
• UPS-Akku-Backup zur Vermeidung von Datenverlust und schneller Anwendungsneustart (~45 s)
• Kompakter C-Bogen mit Orbitrotation -40° bis +90° und C-Rotation ±180°

Lieferumfang / Verpackungshinweise
Das System wird mit Standardzubehör und einer einjährigen Garantie wie angegeben geliefert.

Technische Daten

• Generator: 3,5 kW prozessor-gesteuerter Hochfrequenzgenerator
• Detektor: 21 x 21 cm Flachdetektor, 1k x 1k Erfassungsmatrix
• kV-Bereich: 40–120 kV (1 kV Schritte)
• mA-Bereich: 2–35 mA (normale und gepulste Fluoroskopie, digitales Snapshot)
• Pulsraten (PPS): 2, 4, 6, 8, 10, 12
• Fokalspot: 0,3 mm / 0,6 mm
• Maximale Gehäusetemperaturkapazität: 900 KJ
• Monitor: 32" Full HD medizinisch
• Abmessungen (approx): Breite < 830 mm; Länge 2400 +200 mm max; Höhe 1800 +450 mm max
• SID: 970 mm; Eintauchtiefe: 670 mm; freier Platz erforderlich: 770 mm
• Vertikaler Hub: 450 mm; horizontaler Hub: 200 mm
• Collimator: motorisierte asymmetrische Kollimation mit 6 Blättern (4 harte + 2 weiche)
• Röntgenröhre: rotierende Anode
• Konnektivität: DICOM / PACS-ready; Ferndiagnose
