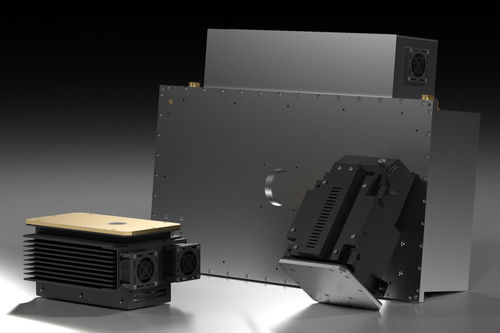

Röntgengenerator für Röntgenzwecke SB-80 series

auf Gerät montiert

Übersicht
Die Baureihe SB-80 von Röntgengeneratoren bietet bis zu 80 kV mit Modellen, deren Leistung von 16 W bis 160 W reicht und deren Brennfleckgrößen bis 0,015 mm (Mikrofokus) reichen. Varianten unterstützen kontinuierliche, gepulste oder eingeschränkte Einschaltdauern und verwenden je nach Modell Glas- oder Berylliumröhren.

Modelle und Hauptdaten

• SB-80-200: Max kV 80 kV; Max mA 0,2 mA; Max Leistung 16 W; Einschaltdauer Kontinuierlich; Eingang 24 VDC, 2 A & ±15 VDC, 0,5 A; Minimaler Brennfleck 0,033 mm; Röntgenröhre Glas
• SB-80-250: Max kV 80 kV; Max mA 0,25 mA; Max Leistung 20 W; Einschaltdauer Kontinuierlich; Eingang 24 VDC, 2 A; Minimaler Brennfleck 0,033 mm; Röntgenröhre Glas
• SB-80-250-0.015 (Microfocus): Max kV 80 kV; Max mA 0,25 mA; Max Leistung 20 W; Einschaltdauer Kontinuierlich; Eingang 24 VDC, 2 A; Minimaler Brennfleck 0,015 mm; Röntgenröhre Glas
• SB-80-250-IW: Max kV 80 kV; Max mA 0,5 mA; Max Leistung 20 W; Einschaltdauer Kontinuierlich; Eingang 24 VDC, 3 A; Minimaler Brennfleck 0,033 mm; Röntgenröhre Glas
• SB-80-500: Max kV 80 kV; Max mA 0,5 mA; Max Leistung 40 W; Einschaltdauer Kontinuierlich; Eingang 24 VDC, 4 A; Minimaler Brennfleck 0,033 mm; Röntgenröhre Glas
• SB-80-500-IW: Max kV 80 kV; Max mA 1 mA; Max Leistung 40 W; Einschaltdauer Kontinuierlich; Eingang 26 VDC, 5 A; Minimaler Brennfleck 0,033 mm; Röntgenröhre Glas
• SB-80-1K: Max kV 80 kV; Max mA 1 mA; Max Leistung 80 W; Einschaltdauer Kontinuierlich; Eingang 26 VDC, 5 A; Minimaler Brennfleck 0,033 mm; Röntgenröhre Glas
• SB-80-1K-LD: Max kV 80 kV; Max mA 1 mA; Max Leistung 80 W; Einschaltdauer 50 %; Eingang 26 VDC, 5 A; Minimaler Brennfleck 0,033 mm; Röntgenröhre Glas
• SB-80-1K-P: Max kV 80 kV; Max mA 1 mA; Max Leistung 80 W; Einschaltdauer 50 % gepulst; Eingang 26 VDC, 5 A; Minimaler Brennfleck 0,033 mm; Röntgenröhre Glas
• SB-80-1K-BW: Max kV 80 kV; Max mA 1 mA; Max Leistung 80 W; Einschaltdauer Kontinuierlich; Eingang 26 VDC, 5 A; Minimaler Brennfleck 0,075 mm; Röntgenröhre Beryllium
• SB-80-2K-LD: Max kV 80 kV; Max mA 2 mA; Max Leistung 160 W; Einschaltdauer 20 %; Eingang 28 VDC, 8 A; Minimaler Brennfleck 1 mm; Röntgenröhre Glas

Technische Merkmale

• Familienname: SB-80
• Maximale Röhrenspannung (Max kV): bis zu 80 kV
• Maximale Leistungsbandbreite der Baureihe: 16 W bis 160 W
• Maximaler Strombereich der Baureihe: 0,2 mA bis 2 mA (modellabhängig)
• Einschaltdauer: bei vielen Modellen kontinuierlich; einige Varianten 50 % oder 20 % je nach Konfiguration
• Eingangsspannung: nominelle DC-Eingangsbereiche pro Modell (Beispiele: 24 VDC, 2 A; 26 VDC, 5 A; 28 VDC, 8 A)
• Minimale Brennfleckgrößen: von 0,015 mm (Mikrofokus) bis 1 mm je nach Modell
• Röhrentypen: Glas oder Beryllium je nach Modell
• Modelle der Baureihe umfassen: SB-80-200; SB-80-250; SB-80-250-0.015 (Microfocus); SB-80-250-IW; SB-80-500; SB-80-500-IW; SB-80-1K; SB-80-1K-LD; SB-80-1K-P; SB-80-1K-BW; SB-80-2K-LD
