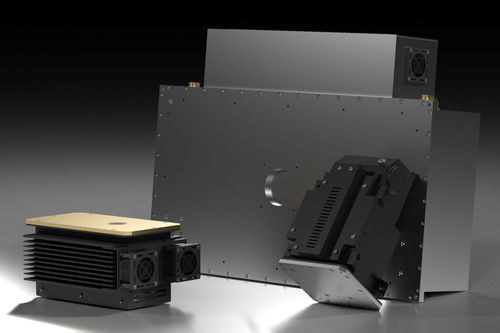

Röntgengenerator für Röntgenzwecke SB-120 series

auf Gerät montiert

Übersicht
Die Baureihe SB-120 umfasst in integrierbare Röntgengeneratoren für industrielle Bildgebungs- und Inspektionssysteme. Modelle liefern bis zu 120 kV und bis zu 48 W Ausgangsleistung, mit einem minimalen Brennfleck von 0,075 mm und Glasröhren. Betriebszyklus und Versorgungsparameter variieren je nach Modell für Dauer- oder Impulsbetrieb.

Varianten und technische Tabellen
SB-120-350
Max kV: 120 kV
Max mA: 0,35 mA
Max Leistung: 42 W
Betriebszyklus: Dauerbetrieb
Eingangsspannung: 24 VDC, 4 A
Minimaler Brennfleck: 0,075 mm
Röntgenröhre: Glas

SB-120-350-IW
Max kV: 120 kV
Max mA: 0,7 mA
Max Leistung: 42 W
Betriebszyklus: Dauerbetrieb
Eingangsspannung: 26 VDC, 5 A
Minimaler Brennfleck: 0,075 mm
Röntgenröhre: Glas

SB-120-400-P
Max kV: 120 kV
Max mA: 0,4 mA
Max Leistung: 48 W
Betriebszyklus: Impulsbetrieb
Eingangsspannung: 26 VDC, 4 A
Minimaler Brennfleck: 0,075 mm
Röntgenröhre: Glas

Verwandte Produktfamilien (Übersicht)
Familie | Max kV | Max Leistung
SB-50 | 50 kV | 50 W
SB-60 | 60 kV | 20 W
SB-80 | 80 kV | 160 W
SB-100 | 100 kV | 50 W
SB-120 | 120 kV | 48 W
SB-160 | 160 kV | 320 W
SB-200 | 200 kV | 800 W
SB-250 | 250 kV | 750 W
XRS-100 | 100 kV | 1,3 kW
XRS-120 | 120 kV | 3 kW
XRS-125 | 125 kV | 875 W
XRS-135 | 135 kV | 675 W
XRS-140 | 140 kV | 1,05 kW
XRS-160 | 160 kV | 1 kW
XRS-180 | 180 kV | 1 kW
XRS-200 | 200 kV | 1 kW
XRS-250 | 250 kV | 1 kW

Technische Spezifikationen

• Produktfamilie: SB-120
• Maximale Bewertung der Familie: bis zu 120 kV und bis zu 48 W Ausgangsleistung (modellabhängig)
• Enthaltene Modelle: SB-120-350, SB-120-350-IW, SB-120-400-P
• Max mA-Bereich über Modelle: 0,35 mA – 0,7 mA
• Maximale Leistung pro Modell: 42 W (SB-120-350, SB-120-350-IW), 48 W (SB-120-400-P)
• Betriebszyklus: Dauerbetrieb (SB-120-350, SB-120-350-IW) oder Impulsbetrieb (SB-120-400-P)
• Versorgungsvarianten: 24 VDC 4 A; 26 VDC 4 A; 26 VDC 5 A (modellabhängig)
• Minimaler Brennfleck: 0,075 mm (alle gelisteten Modelle)
• Röntgenröhrentyp: Glas (alle gelisteten Modelle)
• Geräte vorgesehen zur Integration in industrielle Röntgensysteme
