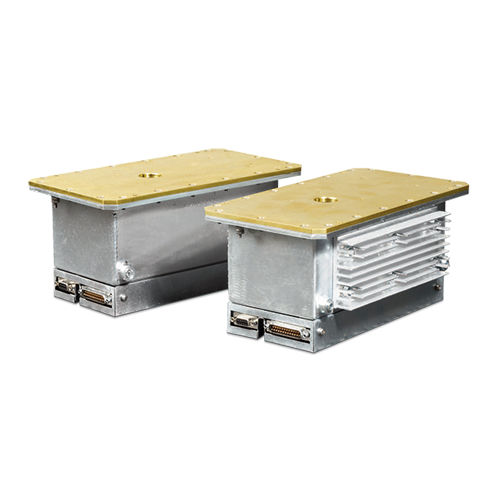

Röntgengenerator für interventionelle Fluoroskopie XRB011 Monoblock®

auf Gerät montiert

Integrierte Hochspannungsversorgung, Heizstrangversorgung, Röntgenröhre, Strahlaustritt und Steuerelektronik Kompakt und leicht Kann in jeder Ausrichtung montiert werden Analoge oder digitale Steuerschnittstelle Die Monoblock®-Röntgenquellen der Serie XRB011 von Spellman sind für OEM-Anwendungen konzipiert und versorgen die integrierte Röntgenröhre mit bis zu 80 kV bei 20 W bzw. 80 kV bei 50 W. Merkmale wie eine Eingangsspannung von 24 V Gleichstrom, geringe Abmessungen, eine standardmäßige analoge Schnittstelle sowie eine digitale RS-232-/Ethernet-Schnittstelle vereinfachen die Integration der XRB011 in Ihr Röntgensystem. Eine firmeneigene Emissionssteuerungsschaltung sorgt für eine hervorragende Regelung des Röntgenröhrenstroms sowie für herausragende Stabilität und Leistung. Typische Anwendungen: Medizinische Röntgentechnik: Fluoroskopie und Radiographie der Extremitäten, Probenradiographie. Gepulste Fluoroskopie (wenden Sie sich an den Spellman-Vertrieb) Industrielle Röntgentechnik: Bauteilprüfung und zerstörungsfreie Prüfung TECHNISCHE DATEN Röntgenparameter: Röhrentyp: Mikrofokusröhre Fokuspunkt: 33 µm nominal, max. 50 µm (IEC 336) Strahlfilter: Ultem 0,060 (1,5 mm) Öl 0,175 (4,4 mm) Strahlgeometrie: Symmetrischer 40°-Kegel Eingangsspannung: 20 W: 24 V DC ±1 V bei 2,5 A 50 W: 24 V DC ±1 V bei 4 A Röntgenröhrenspannung: Die Nennspannung der Röntgenröhre ist zwischen 35 kV und 80 kV einstellbar Röntgenröhrenstrom: 20 W: 0–250 µA über den angegebenen Röhrenspannungsbereich 50 W: 0–700 µA über den angegebenen Röhrenspannungsbereich Spannungsregelung: Netz: ±0,5 % bei einer Änderung der Nenn-Eingangsspannung um ±1 V Last: ±0,1 % bei einer Laständerung von 25 µA bis zum maximalen Nennstrom Spannungsgenauigkeit: Die an der Röntgenröhre gemessene Spannung liegt innerhalb von ±1 % des programmierten Wertes Spannungsanstiegszeit: Die Anstiegszeit beträgt 250 ms von 10 % bis 90 % der maximalen Nennausgangsspannung
