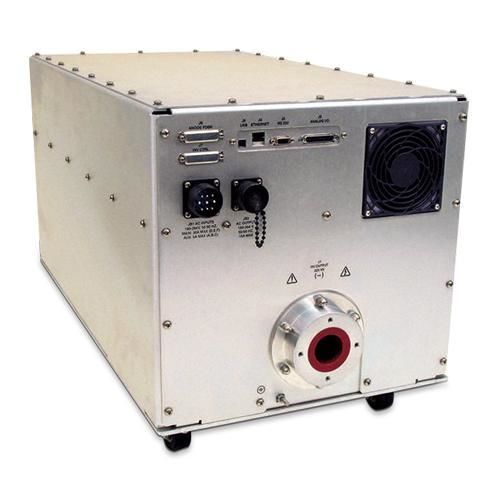

Röntgengenerator für multifunktionale Röntgenaufnahmen XRV series

auf Gerät montiert

Übersicht
Die Spellman XRV Serie sind kompakte industrielle Röntgen-Generator‑HV‑Versorgungen mit Ausgangsleistungen von 1,8 kW bis 6,0 kW und DC‑Ausgangsspannungen von 5 kV bis zu 160 kV/225 kV sowie bipolaren Varianten ±160 kV/±175 kV/±225 kV. Modelle sind in negativer, positiver oder bipolarer Konfiguration verfügbar und für die OEM‑Integration in industrielle Prüf‑ und Scansysteme vorgesehen.

Wesentliche Merkmale

• Modelle: 160 kV, 225 kV, 320 kV, 350 kV und 450 kV
• Leistungsvarianten: 1,8 kW, 3,0 kW, 4,0 kW, 4,5 kW und 6,0 kW
• Netzeingang mit Leistungsfaktorkorrektur (aktives PFC bei einphasigen Modellen; passives PFC bei 6,0 kW-Dreiphasenmodellen)
• Integrierte Dual‑Filament‑Versorgungen mit geschlossenem Emissionsregelkreis (0–6 A @ bis zu 10 Vdc)
• Digitale und analoge Schnittstellen: USB, Ethernet, RS-232 und 25‑polige Analogschnittstelle
• HV‑Ausgangsstecker: R24 oder R28 (einzeln oder doppelt für bipolare Modelle)

Anwendungen

• Zerstörungsfreie Prüfung (NDT) und industrielle Inspektion
• Röntgenscanning und Sicherheitskontrolle
• OEM‑Integration in Röntgensysteme

Modellauswahl (Beispiele)

• XRV160*1800 — 160 kV, 1,8 kW, positiv oder negativ
• XRV160*6000 — 160 kV, 6,0 kW, positiv oder negativ (208 V oder 400 V Varianten)
• XRV320P&N1800 — ±160 kV, 1,8 kW, bipolar
• XRV450P&N4500 — ±225 kV, 4,5 kW, bipolar

Technische Daten (Auszug)

• Ausgangsspannungsbereiche: 5 kV bis Familienwert (160/225 kV) oder ± Konfigurationen für bipolare Modelle
• Ausgangsstrom: abhängig vom Modell (typisch 0–30 mA; einige bis 0–50 mA)
• Spannungsgenauigkeit: 0,25 %; Stabilität: ≤0,1 % über 8 Stunden nach 1 Stunde Aufwärmzeit (typ.)
• Ripple/Noise (p-p): bis <0,025 % modellabhängig
• Abmessungen Beispiele: XRV160 Einzelgerät 256 × 436 × 609 mm; XRV225 Einzelgerät 404 × 432 × 780 mm
• Gewicht Beispiele: Einzelgeräte 68–109 kg; Doppel-/Bipolar‑Konfigurationen bis ~218 kg

Steuerung & Schnittstellen

• Analoge Schnittstelle (25‑polig): kV/mA Programm/Monitor, Filamentsteuerung, Interlocks, Fehler
• Digital: RS-232 (9‑polig), Ethernet (RJ45), USB (Standard)
• Steuersoftware: Windows GUI‑Beispiel enthalten; OEM‑Integration unterstützt

Umgebung & Konformität

• Betriebstemperatur: 0 °C bis +50 °C; Lagerung: -40 °C bis +85 °C
• Luftfeuchte: 20 %–85 % rF, ohne Kondensation; Kühlung: Zwangsbelüftung
• Konformität: EEC EMC und Low Voltage Direktiven; RoHS-konform; Produktdateien beachten

Hinweise
Technische Daten können sich ändern. Für vollständige und aktuelle Angaben die Spellman XRV Datenblätter heranziehen.
