Atmungs-Photoplethysmograph BIOPAC

für Tiere

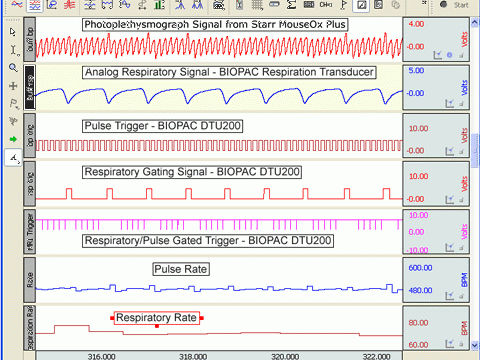

Gating/Triggering-Lösungen für MouseOx® Plus Die vom MouseOx Plus ausgegebene photoplethysmographische Wellenform kann zur Erzeugung kardialer Triggersignale verwendet werden, wenn sie als Eingang für das BIOPAC DTU200 Dual Channel Gating System verwendet wird. In Kombination mit einem BIOPAC-Atemschwinger und unserem MRI-Sensor können Gated-Triggersignale erzeugt werden, die bei der zeitlichen Erfassung von MRI-Bildern verwendet werden. Atmungs-/Impuls-Triggersignale können verwendet werden, um MRT-Scans in der gewünschten Phase jedes Herz- und Atemzyklus zu zeitgesteuert durchzuführen, was eine Reduzierung oder Beseitigung von Bewegungsartefakten ermöglicht. Mit den Einstellrädern der DTU200 können die Triggerpegel eingestellt und die Eingangssignale angepasst werden. Beide Eingangskanäle können bis zu 10X verstärkt, Tiefpassfilter (Herz 10-100 Hz; Atemwege 1-10 Hz) und Hochpassfilter (Herz 0,1-1 Hz; Atemwege 0,05-0,5 Hz) eingesetzt werden. Mit dem Datenerfassungssystem BIOPAC MP150 können rohe und konditionierte analoge Eingangssignale und die entsprechenden Triggersignale in Echtzeit überwacht und aufgezeichnet werden.
