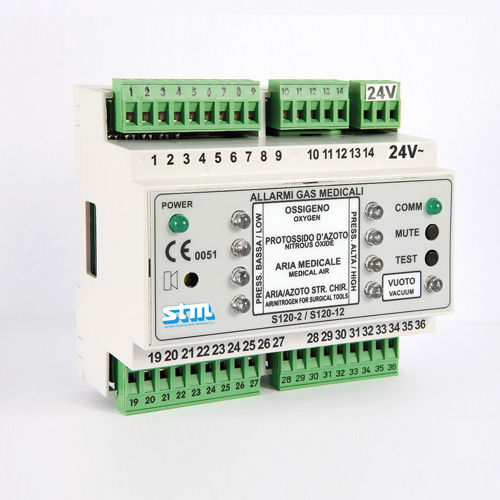

Alarmsystem für medizinische Gase S120 series

Das Modul SINTESY.EAGLE.SI20 ist ein Medizinprodukt, das zur Steuerung von Alarmen in medizinischen Gasverteilungssystemen verwendet wird. Es entspricht den Richtlinien 93/42/EG und 2007/47/EG, ist gemäß den Anforderungen von Anhang IX, Regel 9 in die Klasse lib eingestuft und erfüllt auch die Anforderungen der Norm EN7396-1. Neun Eingänge, die normalerweise mit Druckschaltern verbunden sind, sind opto-isoliert, um eine hohe Störfestigkeit zu gewährleisten. Das Modul S120-3, das für die Kontrolle des Status von Ventilen (Öffnen/Schließen) verwendet wird, akzeptiert sowohl induktive Sensoren des Typs NAMUR als auch normale saubere Kontakte. Neun Ausgänge werden für Fernalarme verwendet und kopieren die Signale an jedem einzelnen Eingang. Jeder Ausgang kann bis zu 40 mA treiben, so dass insgesamt 350 mA an allen Ausgängen verfügbar sind. Ein zusätzlicher Summenalarmausgang hat 0 V, wenn alle Eingänge im Normalzustand sind; er hat +24 V=, wenn mindestens ein Eingang im Alarmzustand ist (offener Kontakt). Der Summenalarm ist auch mit Relais NC / NO verfügbar. Die Frontplatte verfügt über akustische und optische Signale gemäß EN60601-1-8. Eine gelbe LED zur Anzeige eines Alarms mittlerer Priorität, eine rote LED zur Anzeige eines Alarms hoher Priorität und ein akustischer Signalgeber, der vom Bediener für eine programmierbare Zeit (max. 15 Minuten) stummgeschaltet werden kann. Das S120 kann als eigenständiges Gerät oder als Teil eines Netzes von anderen Modulen, die über einen RS485-Bus verbunden sind, betrieben werden. Über diese Kommunikationsschnittstelle kann das S120 mit dem Überwachungssystem SINTESY.eagle® gesteuert werden, das über ein synoptisches Diagramm den Status aller Sensoren der Anlage anzeigt. Das S120 kann auch an das Überwachungssystem SINTESY S200.smart angeschlossen werden, das über ein Farb-LCD mit Touchscreen
