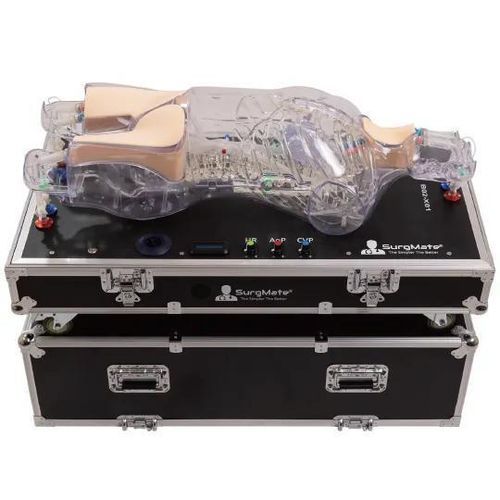

Simulator für Gefäßchirurgie ECMO-B01A

für Intensivpflegefür kardiopulmonale Behandlungfür Intensivpflege

Übersicht
Die Trainingsplattform ist mit einer transluzenten Struktur ausgestattet und ermöglicht die visuelle Überwachung von Eingriffen in Echtzeit zur klaren Bewertung und sofortigen Nachbesprechung. Das System integriert systemischen und pulmonalen Kreislauf und ist mit gängigen ECMO-Konsolen kompatibel, um Initiierung und Management extrakorporaler Unterstützung zu simulieren.

Verfahren

• A. Aufbau einer ECMO-Unterstützung
  • 1. Kanülierung für Drainage- (Zugang) und Rückfluss- (Reinfusion) Kanülen.
  • 2. Beginn der ECMO mit Kanülen und Kreislauf.
  • 3. Hybride ECMO-Konfigurationen (VV-A, V-AV, VV-V etc.).
  • 4. ECMO-Fehlerbehebung: Hypovolämie, Oxygenatorausfall, Pumpenkopf/-antriebsausfall, Fehlpositionierung der Kanüle, Lufteintritt usw.
• B. Intraaortale Ballonpumpe (IABP) Unterstützung
  • 1. Einbringen des IABP-Katheters.
  • 2. Anschluss an die IABP-Konsole.
• C. Hämodialyse-Unterstützung
  • 1. Einführen eines Hämodialysekatheters.
  • 2. Anschluss an das Hämodialyse-Gerät.
• D. Impella-Unterstützung
• E. Einsatz von REBOA (resuscitative endovascular balloon occlusion of the aorta)
• F. Einbringung von Stent-Grafts

Merkmale

• Transluzente Konstruktion für direkte Sichtbarkeit und vereinfachte Fehlerbehebung.
• Integriertes Design für einfache Inbetriebnahme und eine organisierte Trainingsumgebung.
• Realistische Anatomie mit systemischem und pulmonalem Kreislauf.
• Einstellbare physiologische Parameter: Herzfrequenz, arterielle Druck (AoP), zentraler Venendruck (CVP).
• Hochwertige Ultraschallbildgebungskompatibilität für realistische Führung und Bewertung.
• Modulare Komponenten für schnellen Austausch und flexible Szenarien.

Modelle / Enthaltene Komponenten

• ECMO-B01A
• Enthält Modellbasis, Venen (ECMO-S01A ×2, ECMO-S03A) und Arterien (ECMO-S02A ×2, ECMO-S04A).
• Linke und rechte inguinale Muskelpads (ECMO-S07A, ECMO-S08A).
• Rechte Halsmuskelbaugruppe (ECMO-S16A).
• Linke und rechte inguinale Muskelbasen (ECMO-S10A, ECMO-S11A).
• AC/DC-Konverter und Zubehör zum Befüllen und Entleeren des Wassers.

Ersatzteile / Verbrauchsmaterialien

• Femorale Vene (22 cm, blau) – ECMO-S01A; ersetzen nach ~3 Punktionsvorgängen; enthält zwei Schnellverbinder; vormontiert.
• Femorale Arterie (22 cm, rot) – ECMO-S02A; ersetzen nach ~2 Punktionsvorgängen aufgrund höherem Druck; enthält zwei Schnellverbinder; vormontiert.
• Innere Drosselvene (18 cm, blau) – ECMO-S03A; ersetzen nach ~3 Punktionsvorgängen; enthält zwei Schnellverbinder; vormontiert.
• Karotidarterie (18 cm, rot) – ECMO-S04A; ersetzen nach ~2 Punktionsvorgängen aufgrund höherem Druck; enthält zwei Schnellverbinder; vormontiert.
• Linkes inguinales Muskelpad – ECMO-S07A; ersetzen nach ~50 Punktionsvorgängen.
• Rechtes inguinales Muskelpad – ECMO-S08A; ersetzen nach ~50 Punktionsvorgängen.
• Rechte Halsmuskelpad-Baugruppe – ECMO-S16A; ersetzen nach ~50 Punktionsvorgängen.
• Linke inguinale Muskelbasis – ECMO-S10A; bei Bedarf ersetzen (seltene Beschädigung).
• Rechte inguinale Muskelbasis – ECMO-S11A; bei Bedarf ersetzen (seltene Beschädigung).
• Venenschnellverbinder – ECMO-S13A.
• Arterienschnellverbinder – ECMO-S14A.

Spezifikation
Nettoabmessungen (L × B × H): 115,5 cm × 58,5 cm × 58 cm
Netto-Gewicht: 50 kg
Reservoirkapazität: 9 L

Merkmale / technische Spezifikationen

• Modell: ECMO-B01A.
• Nettoabmessungen (L × B × H): 115,5 cm × 58,5 cm × 58 cm.
• Netto-Gewicht: 50 kg.
• Reservoirkapazität: 9 L.
• Transluzente Struktur für visuelle Echtzeitüberwachung.
• Integrierte systemische und pulmonale Kreislaufsysteme.
• Kompatibilität mit ECMO-Konsolen und Fähigkeit, ECMO mit Kanülen und Kreislauf zu initiieren.
• Unterstützt hybride ECMO-Konfigurationen (VV-A, V-AV, VV-V usw.).
• Einstellbare physiologische Parameter: Herzfrequenz, arterielle Druck (AoP), zentraler Venendruck (CVP).
• Fähigkeit zu hochwertiger Ultraschallbildgebung.
• Modulares Design für schnellen Teileaustausch.
• Verbrauchsmaterialien und Teile enthalten empfohlene Austauschzyklen (siehe Ersatzteilliste).
