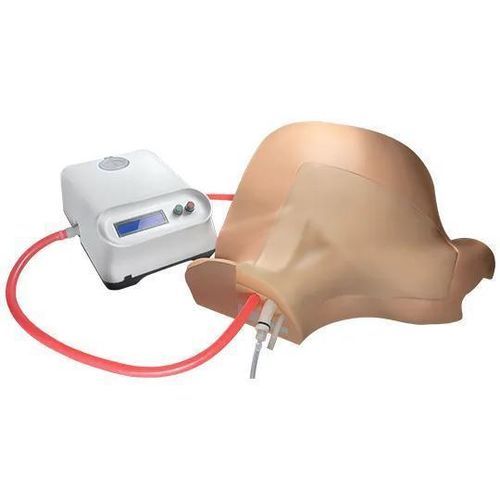

Simulator für Allgemeinpflege CVC-B02

für PalpationenHerzfrequenzfür zentrale Venenkatheterisierung

Übersicht
Modulare Trainingsplattform zur Simulation der zentralvenösen Katheterisierung und des Zugangs zu implantierbaren Ports für die Vermittlung klinischer Fertigkeiten. Das System ermöglicht doppelte Pulsationserzeugung über eine manuelle Handpumpe oder den Elektro-hydraulischen Pulsgenerator (PG-B01) und ist für wiederholte Anwendung mit einem selbstheilenden, ultraschallkompatiblen Halsmuskelpolster konzipiert.

Verfahren

• Ultraschallgeführte Anlage zentraler Venenkatheter (CVC)
• Katheterisierung nach externen Landmarken zur CVC-Platzierung
• Einführungstechniken für PermCath-, Hickman- und CVP-Cath-Katheter
• Implantierbarer Port (Port-A) – Zugang und Versorgung

Merkmale

• Clavicula-Skelett-Design im Halsmuskelpolster ermöglicht Palpation von Landmarken und realistische Nadeleinstichwinkel
• Ultraschallkompatible Materialien verbessern Gefäßsichtbarkeit und Bildqualität beim US-geführten Training
• Selbstheilendes Halspolster belastbar bis zu 50 Stiche vor Austausch
• Einstellbarer Aortendruck und Herzfrequenz über Handpumpe oder Elektro-hydraulischen Pulsgenerator (PG-B01)
• Wassertank und Halsgefäßset (SVC) nehmen Simulationsblut auf für erhöhte Realitätsnähe
• Unterhaut-Tunneling möglich; vorgetunneltes Polster als Option für getunnelte Katheter
• Voreingestellte Rillen zur Erweiterung mit Modulen für PICC-Übungen
• Modulare Architektur reduziert Verbrauchskosten durch gezielten Teileaustausch
• Transportkoffer inklusive für mobile Schulungen

Modelle

• CVC-B02 — Elektro-hydraulische Version; vorgesehen für ultraschallgeführte CVC-Anlage und Port-A-Training; enthält Transportkoffer, Oberkörperbasis, komplettes Satz CVC-Ersatzteile (CVC-S01 bis CVC-S08) und den Elektro-hydraulischen Pulsgenerator (PG-B01)

Ersatzteile

• Halsgefäßset (SVC) (CVC-S01)
• Halsmuskelpolster (CVC-S02)
• Vorgefertigtes, vorgetunneltes Halsmuskelpolster (CVC-S02A)
• Halsmuskelbasis (CVC-S03)
• Wassertank (CVC-S04)
• Handpumpe (Backup zur manuellen Pulsationserzeugung) (CVC-S05)
• 75 cm Karotis für Handpumpe (CVC-S06)
• Verlängerungsschläuche (CVC-S07)
• Anschlussschläuche (CVC-S08)
• Elektro-hydraulischer Pulsgenerator (PG-B01)

Spezifikationen
Nettoabmessungen (L×B×H): 37,5 cm × 29 cm × 18 cm
Nettogewicht: 3,5 kg
Bruttoabmessungen (L×B×H): 54 cm × 37,5 cm × 27 cm
Bruttogewicht: 9,5 kg

Technische Spezifikationen

• Modell: CVC-B02 (Elektro-hydraulische Version)
• Anwendbare Verfahren: ultraschallgeführte CVC-Anlage, Port-Zugang und -Versorgung, Katheterisierung nach externen Landmarken, PermCath/Hickman/CVP-Cath-Einlage
• Modularität: Erweiterungsrillen für zusätzliche Module (PICC-Übungen)
• Halspolster: Clavicula-Skelett-Design; ultraschallkompatibel; selbstheilend bis zu 50 Stiche
• Pulsation: Handpumpe oder PG-B01 Elektro-hydraulischer Pulsgenerator — einstellbarer Druck und Frequenz
• Realismus: unterstützt Simulationsblut im Wassertank und im SVC-Set; Unterhaut-Tunneling möglich
• Verpackung: Transportkoffer enthalten; Bruttoabmessungen 54 × 37,5 × 27 cm; Bruttogewicht 9,5 kg
