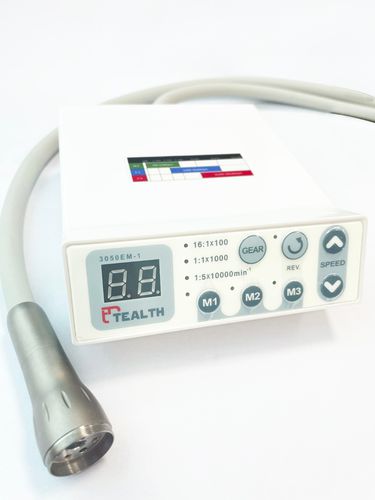

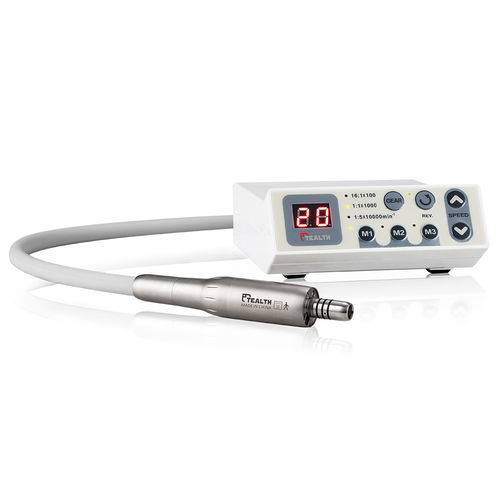

Mikromotor für Dentaleinheiten DIL-20C

DentalDCBürstenloser elektrischer

Produktübersicht
Marke: Tealth
Produktursprung: China
Lieferzeit: innerhalb von 3 Werktagen
Lieferkapazität: 10.000 Stk./Jahr

Packliste

• Motor: 1 Stück
• Steuerplatine (Control PC board): 1 Stück
• Netzadapteranschluss: 1 Stück

Merkmale

• Drehmomentkopf kompatibel mit dentalen Winkelstücken
• Leiser Betrieb: Geräusch ≤ 60 dB
• Motorgröße: Φ22 × L71 mm
• Spannung: 24 V DC

Produktdetails
Produktname: Tealth Elektromotor für interne Bewässerung
Bestellcode: M2
Wassersprühung: interne Bewässerung
Anschluss: ISO-Standard E-Typ
Getrennte Luft- und Wasserzufuhr für optimierte Kühlung.

Technische Tabelle

• Motortyp: bürstenloser DC-Motor
• Spannung: 24 V DC
• Betriebsmodus: REV (umkehrbar)
• Drehzahlbereich: 2.000–40.000 U/min (1:1)
• Drehmoment: 3,2 N·cm
• Kühlgasdurchfluss: 6–8 NL/min (0,2 MPa)
• Sterilisation: 121 °C für 20 min oder 132 °C für 15 min
• Motorgröße: Φ22 × L71 mm
• Geräusch: ≤ 60 dB

Übersetzungsverhältnisse (Winkelstück)
16:1 — 100 ~ 2.500 U/min
1:1 — 2.000 ~ 40.000 U/min
1:5 — 10.000 ~ 200.000 U/min

Installation

• Schritt 1: Befestigen Sie die Steuerplatine im Instrumentenfach der Behandlungseinheit und verbinden Sie ein 4‑Loch-Handstückrohr mit der Platine.
• Schritt 2: Verbinden Sie das Motorkabel der Steuerplatine mit dem Motor und setzen Sie den Motor auf die Handstückpylone.
• Schritt 3: Schließen Sie die Stromversorgung an das Bedienfeld an, schalten Sie ein und entnehmen Sie den Motor; Steuerung über Fußpedal.

Betriebsanleitung

• 1. Bedienelemente und Anzeigen informieren über Status und Funktionen.
• 2. Hauptschalter einschalten; Leuchte zeigt Motorbetrieb an.
• 3. Geschwindigkeitsregelung drücken, um die Drehzahl einzustellen.
• 4. REV drücken für Drehrichtungswechsel: grün = rechtslauf, orange = linkslauf.
• 5. REV 3 Sekunden gedrückt halten, um die Rückwärtsfunktion ein-/auszuschalten.
• 6. Wählen Sie das passende Übersetzungsverhältnis (16:1, 1:1, 1:5); die gewählte Taste leuchtet auf.

Warnhinweise
Drücken Sie REV nicht während des Motorlaufs.

Wartung

• Motor und Bedienfeld täglich mit Alkohol abwischen.
• Nicht verwenden: stark oxidiertes/ionisiertes Wasser, Peroxidwasser oder aggressive Desinfektionsmittel zum Reinigen/Tauchen/Abwischen.
• O‑Ring bei Beschädigung umgehend ersetzen.
• Oberfläche vor Autoklavieren reinigen; autoklavieren bei 121 °C für 20 min oder 132 °C für 15 min.
• Betriebsdruck: 0,2 MPa. Kühl-Luftstrom: 65 mL/min. Dauerbetrieb: bis zu 60 min, dann 5 min Pause.
