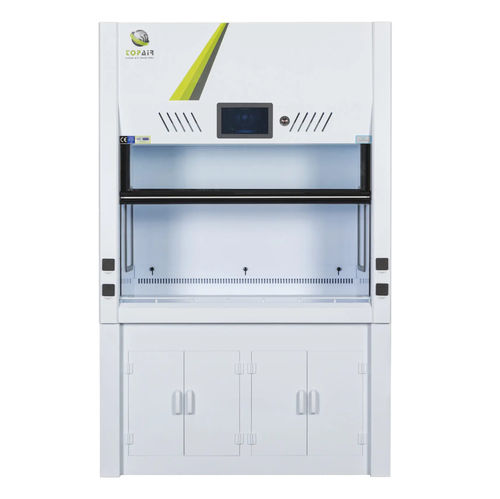

Chemieabzugshaube-Abzugshaube CF-120-HCV

AuslassIsolierLabor

Produktübersicht
Die duktlosen hybriden Laminar-Flow-Hauben von TopAir verbinden die Eindämmungsfunktion einer duktlosen Abzugshaube mit dem laminarisierten Abwärtsstrom eines Reinbankes. Entwickelt für Labore, die Klasse 100 / ISO 5 am Arbeitsplatz benötigen, bieten sie gleichzeitig Personenschutz durch einen schützenden Zuströmungsstrom an der Frontöffnung.

Filtration und Luftströmung

• Doppelte Filtration: getrennte Zufuhr- und Abluftwege
• Zufuhrweg: Vorfilter, HEPA-Filter und Ventilator erzeugen einen laminar abwärts gerichteten Luftstrom über dem Arbeitsbereich
• Abluftweg: Aktivkohlefilter und Ventilator sammeln den Abwärtsstrom und erzeugen eine schützende Zuströmung an der Frontscheibe
• Sowohl Zuströmung als auch Abwärtsstrom passieren vor dem Ausblas in den Laborraum den Aktivkohlefilter

Aufbau

• 8 mm geschweißtes weißes Polypropylen mit hoher chemischer Beständigkeit
• Doppelte Rückwand mit Umlenkblech zur Strömungsführung
• Integrierte, versiegelte Polypropylen-Arbeitsplatte (optional Edelstahl)
• Vorgespanntes Sicherheitsglas, voll öffnende Schiebescheibe mit Gegengewicht
• Abluftanschluss für externe Ableitung

Merkmale

• 10.1” Farb-Touchscreen-Display
• VAV-Steuerung mit Luftstromalarm und Anzeige
• Automatische laminarisierte Abwärtsstromgeschwindigkeit mit manueller Einstellung für Zuströmung; Sicherheitabschaltung des Abwärtsstroms bei Ausfall der Zuströmung
• VOC-Sensor und Alarm; Kammer-Warnleuchte (rot)
• Reinheitsgrad: Klasse 100 / ISO 5
• 800 lux LED-Beleuchtung, getrennt vom Arbeitsbereich
• Inklusive Polypropylen-Unterbau
• CE-zertifiziert

Modelle (Tabelle)
Spezifikation / Modell | CF-120-HCV | CF-150-HCV | CF-180-HCV | CF-200-HCV | CF-250-HCV
Außenmaße Standardmodell B x T x H | 1200 x 950 x 2420 mm — 47.3 x 37.4 x 95.2” | 1500 x 950 x 2420 mm — 59.0 x 37.4 x 95.2” | 1800 x 950 x 2420 mm — 70.9 x 37.4 x 95.2” | 2000 x 950 x 2420 mm — 78.7 x 37.4 x 95.2” | 2500 x 950 x 2420 mm — 98.4 x 37.4 x 95.2”
Arbeitsbereich (B x T x H) | 1000 x 600 x 700 mm — 39.4 x 23.6 x 27.5” | 1300 x 600 x 700 mm — 51.2 x 23.6 x 27.5” | 1600 x 600 x 700 mm — 63 x 23.6 x 27.5” | 1800 x 600 x 700 mm — 70.8 x 23.6 x 27.5” | 2300 x 600 x 700 mm — 90.5 x 23.6 x 27.5”
Max. Öffnung Frontscheibe / Arbeitshöhe Frontscheibe | 600 mm / 23.6” — 300 mm / 12” (geltend für gelistete Modelle)
Zuströmung | 0.5 ± 0.1 m/s — 100 ± 20 fpm
Abwärtsstrom | 0.33 ± 0.1 m/s — 66 ± 10 fpm
Material der Haube | 8 mm geschweißte weiße Polypropylen-Struktur mit integrierter versiegelter Polypropylen-Arbeitsplatte
Reinheitsgrad | Klasse 100 / ISO 5
Arbeitstisch | Polypropylen / Edelstahl
Steuerung | VAV-System mit 10.1” Farb-Touchscreen
Optionen | Wasserhahn / Gasanschluss / Vakuumanschluss / Polypropylen-Spüle
Stromversorgung | 110 / 220 V, 50/60 Hz, einphasig

Zubehör (Tabelle)
Modell | Beschreibung
CF-GTAP | Gasanschluss
CF-PP-SINK | Polypropylen-Bechereinsatz
CF-WTAP | Wasseranschluss
FH-GTAP | Gasanschluss
FH-SOCKET | Steckdose

Technische Daten

• Doppelte Filtration: HEPA + Aktivkohle (Zufuhr- und Abluftwege)
• HEPA-Zufuhr erzeugt laminarisierten Abwärtsstrom; Abluft-Aktivkohlefilter erzeugt schützende Frontzuströmung
• Zuströmgeschwindigkeit: 0.5 ± 0.1 m/s (100 ± 20 fpm)
• Abwärtsstromgeschwindigkeit: 0.33 ± 0.1 m/s (66 ± 10 fpm)
• Reinheitsgrad: Klasse 100 / ISO 5
• Konstruktion: 8 mm geschweißtes Polypropylen; doppelte Rückwand mit Umlenkblech
• Arbeitsplatte: versiegeltes Polypropylen (Standard) oder Edelstahl (optional)
• Steuerung: VAV-System mit 10.1” Touchscreen; Luftstromalarm und Anzeige
• Sensoren/Alarme: VOC-Sensor und Alarm; Kammer-Warnleuchte (rot)
• Beleuchtung: 800 lux LED (getrennt vom Arbeitsbereich)
• Frontscheibe: Sicherheitsglas, voll öffnend, schiebbar mit Gegengewicht; max. Öffnung 600 mm, Arbeitshöhe 300 mm
• Strom: 110/220 V, 50/60 Hz, einphasig
• Zubehör verfügbar: Wasser-/Gas-/Vakuumanschlüsse, Polypropylen-Spüle, Steckdose
• Zertifizierungen: CE
