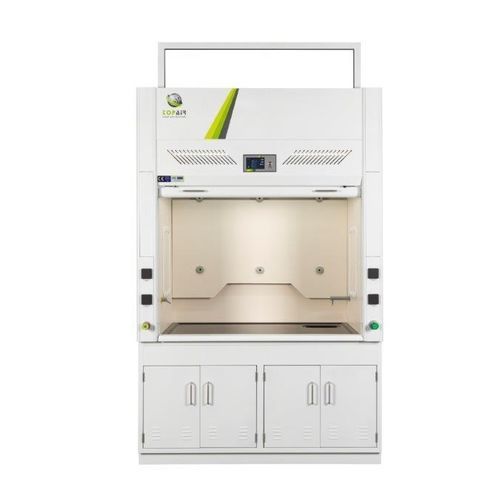

Chemieabzugshaube-Abzugshaube FH-120

AuslassLaborbodenstehend

Übersicht
TopAir Metallabzugshauben schützen Laborpersonal vor schädlichen Dämpfen bei Arbeiten mit gefährlichen Gasen und organischen Lösungsmitteln. Die Haube leitet chemische Dämpfe mit einem außen an Dach oder Fassade montierten Ventilator aus dem Gebäude. Zertifizierungen: EN-14175 / CE / ASHRAE 110-1995.

Aufbau

• Metall mit epoxy-beschichteter Lackierung
• Innenverkleidung aus 5 mm HPL
• Keramik-Arbeitsplatte inklusive; optionale Arbeitsplatten: Edelstahl, Polypropylen, Epoxid, HPL
• 5 mm Front-Sicherheitsglas mit Gegengewichtssystem
• Unterer belüfteter Unterschrank aus epoxy-beschichtetem Metall
• Luftzirkulation über obere und hintere Wand

Funktionen

• Basissteuerung: 7” Farb-Touchscreen zur Steuerung von Beleuchtung und Steckdosen
• Optionale Steuerungs-Upgrades: AFA-System (7” Anzeige mit Luftgeschwindigkeitsanzeige und Alarm)
• VAV-System: 10.1” Bildschirm mit automatischer Luftgeschwindigkeitsregelung (inkl. VFD), Anzeige für Temperatur & Feuchte
• Active-System: 10.1” Display mit Energiesparfunktion, automatische Scheibenbewegung mit Näherungssensor
• 800 lux LED-Beleuchtung getrennt vom Arbeitsbereich (Option: explosionsgeschützte Leuchte)
• Optionale Zubehörteile: Armaturen, Spülen, Steckdosen, Gerüste und Außenlüfter
• Zertifiziert nach EN-14175 und ASHRAE 110-1995

Modelle (Übersichtstabelle)
Spec / Modell | FH-120 | FH-150 | FH-180 | FH-200 | FH-220
Außenmaße B x T x H | 1200 x 800 x 2350 mm (47.2 × 31.5 × 92.5”) | 1500 x 800 x 2350 mm (59 × 31.5 × 92.5”) | 1800 x 800 x 2350 mm (70.8 × 31.5 × 92.5”) | 2000 x 800 x 2350 mm (78.7 × 31.5 × 92.5”) | 2200 x 800 x 2350 mm (86.6 × 31.5 × 92.5”)
Arbeitsbereich (B x T x H) | 950 x 630 x 1145 mm (37.4 x 24.8 x 45”) | 1250 x 630 x 1145 mm (49.2 x 24.8 x 45”) | 1550 x 630 x 1145 mm (61 x 24.8 x 45”) | 1750 x 630 x 1145 mm (68.9 x 24.8 x 45”) | 1950 x 630 x 1145 mm (76.8 x 24.8 x 45”)
Ablasskragen-Abmessungen | 1 x 10” / 250 mm | 1 x 10” / 250 mm | 1 x 10” / 250 mm | 1 x 12” / 315 mm | 1 x 12” / 315 mm

Zubehör

• FH-ACTIVE — aktives Frontsystem mit 10.1” Display
• FH-AFA — Luftstromalarm und Anzeige (7” Display-Option)
• FH-FAN-1500-300 — Radialventilator 1,5 kW 2800 U/min / IE3 DIA 300 mm
• FH-FAN-750 — Radialventilator 0,75 kW 2800 U/min / IE3 DIA 250 mm
• FH-PP-KP4B — Polypropylen-Spültasse (mehrere Größen verfügbar)
• FH-GTAP — Gasarmatur
• FH-WTAP — Wasserarmatur
• FH-SOCKET — Steckdose
• FH-KIT — Kit mit 1 Wasserarmatur, 1 Gasarmatur, 1 Spültasse und 4 Steckdosen
• FH-VAV — Durchflussüberwachung mit akustischem Alarm, VAV + VFD installiert, 7” LC-Touchcontroller

Hinweise
Produktions-/Prüfstandard: EN-14175 / ASHRAE 110-1995. Luftgeschwindigkeit: 0,5 ± 0,1 m/s (100 ± 20 fpm). Stromversorgung: Standard einphasig 110/220 V, 50/60 Hz; dreiphasig auf Anfrage.

Technische Daten

• Zertifizierungen: EN-14175, CE, ASHRAE 110-1995
• Luftgeschwindigkeit an der Scheibe: 0,5 ± 0,1 m/s (100 ± 20 fpm)
• Standardmaterial der Haube: Metall mit epoxy-Beschichtung
• Standard-Arbeitsplatte: Keramik (Optionen: HPL, Polypropylen, Epoxid, Edelstahl)
• Frontscheibe: 5 mm Sicherheitsglas mit Gegengewicht; max. Öffnung 860 mm / 33.8”
• Beleuchtung: 800 lux LED (Option: explosionsgeschützte Leuchte)
• Steuerungssysteme: 7” Display Standard (Ein/Aus); optional AFA, VAV (mit VFD), Active (10.1” Display)
• Ablasskragen-Größen je nach Modell (250 mm oder 315 mm)
• Interne Arbeitsbereichsmaße je nach Modell (siehe Modelltabelle)
• Unterer belüfteter Unterschrank in epoxy-beschichtetem Metall
