Chemieabzugshaube-Abzugshaube FH series

IsolierAuslassLabor

Übersicht

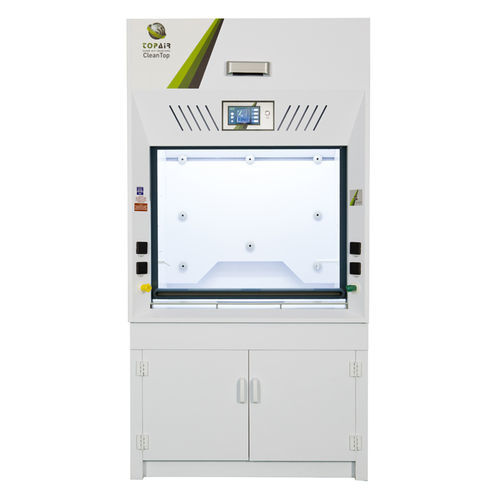

Die aktive Abzugsabdeckung aus Polypropylen von TopAir ist ein belüftetes Laborgehäuse aus einteiliger, verschweißter weißer Polypropylenkonstruktion, konzipiert für chemische Beständigkeit und sichere Ablufterfassung. Die Einheit leitet chemische Dämpfe mittels eines externen Ventilators nach außen (Dach oder Außenwand). Ein Präsenzsensor steuert die Frontscheibe automatisch und passt die Lüfterdrehzahl an die Scheibenposition an. Im Fehlerfall schaltet die Innenbeleuchtung auf helles Rot als visuellen Fernalarm.

VAV-System
Das integrierte VAV-System (Variable Air Volume) misst die Luftgeschwindigkeit mit einem hochpräzisen Sensor und liefert ein analoges Signal zur Steuerung eines VFD (Frequenzumrichter). Das System wird komplett installiert geliefert und ermöglicht einfache Kalibrierung, Alarmeinstellungen und energieeffiziente automatische Luftstromsteuerung.

Eigenschaften

• VAV-Steuerungssystem mit 9" Farb-Touchscreen
• Präsenzsensor für automatische Öffnung/Schließung der Front; Lüfterdrehzahl passt sich der Position an
• Einteilige verschweißte Polypropylenstruktur mit hoher chemischer Beständigkeit
• Integrierte Arbeitsplatte aus Polypropylen (andere Materialien optional)
• Vorderfront Schiebe-Glasscheibe aus Einscheibensicherheitsglas, max. Öffnung 720 mm
• 800 LUX LED-Beleuchtung, vom Arbeitsbereich getrennt
• Optionale Zubehörteile: Spüle, Wasser-/Gas-/Vakuumanschlüsse, Steckdosen
• Enthält untere Basisabdeckung aus Polypropylen
• Optionale Arbeitsplattenmaterialien: HPL, Keramik, Epoxid, PP, Edelstahl
• Normen: EN-14175 / ASHRAE 110-1995 / CE

Modelle (Schlüsselspezifikationen)
Spez./Modell — FH-120-PP-ACT | FH-150-PP-ACT | FH-180-PP-ACT | FH-200-PP-ACT | FH-250-PP-ACT
Außenmaße B x T x H — 1200 x 830 x 2320 mm (47.3 x 32.6 x 91.3") | 1500 x 830 x 2320 mm (59.0 x 32.6 x 91.3") | 1800 x 830 x 2320 mm (70.9 x 32.6 x 91.3") | 2000 x 830 x 2320 mm (78.7 x 32.6 x 91.3") | 2500 x 830 x 2320 mm (98.4 x 32.6 x 91.3")
Arbeitsbereich (B x T x H) — 1000 x 630 x 1170 mm (39.4 x 24.8 x 46") | 1300 x 630 x 1170 mm (51.2 x 24.8 x 46") | 1600 x 630 x 1170 mm (63 x 24.8 x 46") | 1800 x 630 x 1170 mm (70.8 x 24.8 x 46") | 2300 x 630 x 1170 mm (90.5 x 24.8 x 46")
Max. Frontöffnung — 720 mm / 28.3" (alle Modelle)
Produktions-/Prüfstandard — EN-14175 / CE / ASHRAE 110-1995 (alle Modelle)
Luftgeschwindigkeit — 0.5 ± 0.1 m/s (100 ± 20 FPM) (alle Modelle)
Material der Haube — Weißes Polypropylen (alle Modelle)
Material der Arbeitsfläche — HPL / Keramik / Epoxid / PP / Edelstahl (optional)
Steuerungssystem — VAV-System mit 9" Farb-Touchscreen (alle Modelle)
Optional — Wasserhahn / Gasanschluss / Vakuumanschluss / PP-Spüle (alle Modelle)
Stromversorgung — 110/220V, 50/60 Hz; Einphasenversorgung enthalten; Dreiphasig auf Anfrage
Beleuchtung — 800 LUX LED-Leuchten (alle Modelle)

Zubehör (Beispiele)

• Zentrifugalventilator FH-FAN-1100-300 (1,1 kW) und FH-FAN-750 (0,75 kW)
• Gasanschluss (FH-GTAP), Wasseranschluss (FH-WTAP)
• FH-KIT: Kit enthält 1 Wasserhahn, 1 Gasanschluss, 1 Becken und 4 Steckdosen
• Polypropylen-Becken (FH-PP-SINK, FH-SINK-3040)
• Steckdose (FH-SOCKET)
• Luftstrommonitore (FH-VAV mit 7" Controller, FH-VAV-4.3 mit 4.3" Controller)

Technische Daten

• Material: einteilige verschweißte Polypropylenstruktur
• Steuerung: VAV-System mit 9" Farb-Touchscreen (Luftstromüberwachung, VFD-Steuerung)
• Luftgeschwindigkeit am Front: 0.5 ± 0.1 m/s (100 ± 20 FPM)
• Beleuchtung: 800 LUX LED, vom Arbeitsbereich getrennt
• Front: Schiebe-Glasscheibe aus ESG, max. Öffnung 720 mm
• Arbeitsplattenoptionen: HPL, Keramik, Epoxid, PP, Edelstahl
• Strom: 110/220V 50/60Hz (Einphasen enthalten; Dreiphasig optional)
• Normen & Zertifizierungen: EN-14175, ASHRAE 110-1995, CE
• Sicherheitsmerkmale: automatische Frontsteuerung via Präsenzsensor, Lüfterdrehzahlregelung, rote Innenbeleuchtung bei Störung
• Optionen: Becken, Armaturen, Steckdosen, Zentrifugalventilatoren
