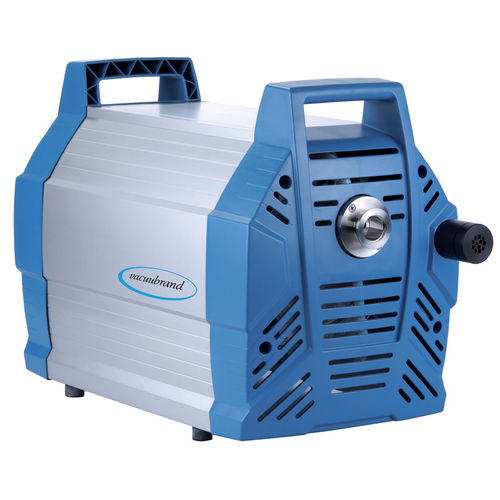

Doppelmembran-Vakuumpumpe ME 16 NT

Membranölfreihohe Durchflusskapazität

Überblick

• ölfreies, kontaminationsfreies Fördern und Evakuieren
• hoher Volumenstrom auch nahe dem Endvakuum
• niedrige Geräuschentwicklung und sehr geringe Vibrationen
• lange Membranlebensdauer und wartungsfreier Antrieb

Produktbeschreibung
Membranpumpen bieten eine kontinuierliche, ölfreie Lösung zum Evakuieren und Fördern von Gasen in verschiedenen industriellen Anwendungen. Das einstufige Design der ME 16 NT vereint hohes Saugvermögen mit einem Endvakuum bis 70 mbar. Alle mit dem Medium in Berührung kommenden Teile bestehen aus Aluminium und ausgewählten Kunststoffen, geeignet für nicht aggressive Gase. Hochflexible, gewebeverstärkte Doppelmmembranen aus FKM (fluorelastomer) sorgen für eine lange Betriebsdauer. Die achtzylindrige Ausführung liefert großen Volumenstrom in einem kompakten, leicht zu reinigenden Gehäuse. Der Antrieb ist vibrationsarm ausgelegt und reduziert die Instandhaltungsintervalle, was die Gesamtbetriebskosten senkt.

Technische Daten und Abbildungen (Auszug)

• Max. Saugvermögen (50 Hz): 16.4 m3/h
• Max. Saugvermögen (60 Hz): 9.6 cfm
• Endvakuum: 70 mbar / 53 torr
• Anzahl Zylinder: 8
• Anzahl Stufen: 1
• Unterste Umgebungstemperatur (Betrieb): 10 °C
• Obere Umgebungstemperatur (Betrieb): 40 °C
• Unterste Lagertemperatur: -10 °C
• Obere Lagertemperatur: 60 °C
• Max. Auslassdruck (abs.): 1.1 bar
• Anschluss Saugseite: Kleinflansch KF DN 25
• Anschluss Druckseite: G1/2"
• Nennleistung Motor: 0.53 kW
• Nenndrehzahl 50/60 Hz: 1650 min-1
• Schutzart (IEC 60529): IP 40
• Abmessungen (L x B x H): 554 x 260 x 359 mm
• Gewicht: 30.2 kg
• Geräusch (Schalldruckpegel) bei 50 Hz: 54 dBA
• ATEX-Zulassung: II 3/- G Ex h IIC T3 Gc X (nur interne Atmosphäre)
• NRTL-Zertifizierung: Nein
• Lieferumfang: Pumpe komplett montiert, betriebsbereit, Schalldämpfer, Anleitung

Merkmale / technische Spezifikationen

• Modell: ME 16 NT
• Endvakuum: 70 mbar
• Max. Saugvermögen (50 Hz): 16.4 m3/h
• Max. Saugvermögen (60 Hz): 9.6 cfm
• Zylinder: 8
• Stufen: 1
• Motorleistung: 0.53 kW
• Nenndrehzahl: 1650 min-1 (50/60 Hz)
• Anschlüsse: Saugleitung KF DN 25, Druckseite G1/2"
• Schutzart: IP 40
• Abmessungen: 554 x 260 x 359 mm
• Gewicht: 30.2 kg
• Schallpegel: 54 dBA (50 Hz)
• Max. Auslassdruck (abs.): 1.1 bar
• Betriebstemperatur: 10 °C bis 40 °C
• Lagerungstemperatur: -10 °C bis 60 °C
• ATEX: II 3/- G Ex h IIC T3 Gc X (nur interne Atmosphäre)
• Lieferumfang: betriebsfertige Pumpe inkl. Schalldämpfer und Anleitung
