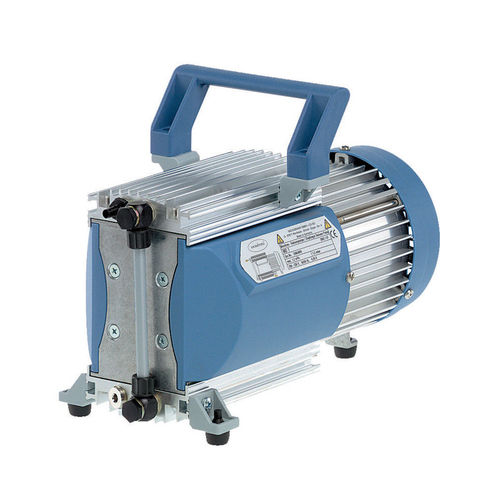

Labor-Vakuumpumpe MD 1

Membranmehrstufigtrocken

Überblick

• Ölfreies, kontaminationsfreies Fördern und Evakuieren
• Hohe Förderleistung auch nahe am Endvakuum
• Endvakuum: 1,5 mbar (≈1,1 torr)
• Sehr leiser und vibrationsarmer Betrieb
• Lange Membranlebensdauer; wartungsfreier Antrieb

Produktbeschreibung
Die Membranpumpe MD 1 ist eine kompakte ölfreie Pumpe zum Evakuieren und Fördern von nicht korrosiven Gasen. Die dreistufige Bauweise mit präzise geführten Flachmembranen liefert ein überlegenes Saugvermögen nahe dem Endvakuum im Vergleich zu zweistufigen Konstruktionen. Der Gasweg aus Aluminium und ausgewählten Kunststoffen, PTFE/FKM-Membranen und FKM-Ventilen macht die Pumpe geeignet für ein breites Spektrum nicht-aggressiver Gase. MD 1 arbeitet mit sehr geringen Vibrationen, nachgewiesener langer Membranenlebensdauer und wird betriebsbereit geliefert.

Technische Daten (Schlüsselwerte)

• Modell: MD 1
• Max. Saugvermögen (50 Hz): 1.2 m3/h
• Max. Saugvermögen (60 Hz): 0.82 cfm
• Endvakuum: 1.5 mbar / 1.1 torr
• Anzahl Zylinder: 4
• Anzahl Stufen: 3
• Anschluss saugseitig: Schlauchnippel DN 6 mm
• Anschluss druckseitig: Schalldämpfer / G1/8"
• Nennleistung: 0.08 kW
• Nenndrehzahl (50/60 Hz): 1500 / 1800 min-1
• Schutzart (IEC 60529): IP 40
• Abmessungen (L x B x H): 326 x 143 x 215 mm
• Gewicht: 7.3 kg
• Geräuschpegel (50 Hz): 40 dBA
• Max. Auslassdruck (abs.): 1.1 bar
• Betriebstemperatur: 10 °C bis 40 °C
• Lagerungstemperatur: -10 °C bis 60 °C
• EX-Konformität: II 3/- G Ex h IIC T3 Gc X (nur interne Atmosphäre)
• NRTL-Zertifizierung: Ja
• Netzspannungsbereiche: 220-230 V; 100-115 V; 120 V
• Netzfrequenz: 50-60 Hz
• Strömungsweg-Materialien: Aluminium und ausgewählte Kunststoffe; Membranen PTFE/FKM; Ventile FKM

Anwendungsbeispiele

• Vorpumpe für Turbomolekularpumpen
• Fördern und Evakuieren nicht korrosiver Gase in Laboren und Industrieprozessen

Lieferumfang / Zubehör
Pumpe komplett montiert und betriebsfertig, mit Anleitung. Ersatzteile und Verbrauchsmaterialien (z. B. Membran- und Ventilsätze) sind separat erhältlich.

Eigenschaften / Technische Merkmale

• Typ: Ölfreie, trocken verdichtende Membranpumpe, 3-stufig
• Typische Einsatzfelder: Labor, Analytik, Vorvakuum
• Zertifizierungen: EX-Konformität (intern), NRTL
