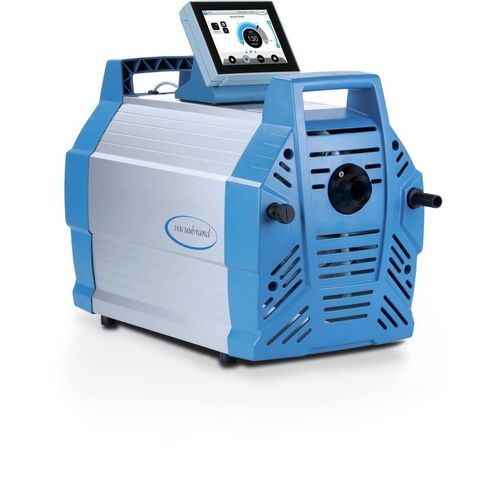

Vakuumpumpe für Rotationsverdampfer ME 16C NT VARIO select

LaborMembranölfrei

Überblick

• Vakuum‑Controller VACUU·SELECT mit grafischer Bedienoberfläche und vordefinierten Prozessen zur Vereinfachung der Laborabläufe
• Automatische Siedepunkterkennung und kontinuierliche Vakuumanpassung für kürzere Prozesszeiten
• Ausgelegt für die Eindampfung großer Mengen leichtsiedender Lösungsmittel
• PTFE‑Sandwichmembran und pumpenköpfe aus Fluorkunststoff für verlängerte Wartungsintervalle

Produktbeschreibung
Die ME 16C NT VARIO select ist eine einstufige, ölfreie Chemie‑Membranpumpe für das kontinuierliche Fördern korrosiver Gase und Dämpfe. Sie verbindet ein hohes Saugvermögen mit einem Endvakuum von 70 mbar und eignet sich damit für Verdampfungsaufgaben. Die Pumpenköpfe bestehen aus chemikalienbeständigen Fluorkunststoffen, die Membran ist ein erprobtes PTFE‑Sandwich‑Design, was lange Wartungsintervalle ermöglicht. Der integrierte VACUU·SELECT‑Controller bietet eine applikationsbasierte grafische Oberfläche mit vordefinierten Prozessen, manueller Sollwertsteuerung und der Möglichkeit, eigene Abläufe zu erstellen. Bei Lösungsmittelverdampfung erfasst der Controller kontinuierlich den Siedepunkt und passt das Vakuum automatisch an. Die VARIO‑Drehzahlregelung betreibt die Pumpe nur mit der jeweils notwendigen Drehzahl, reduziert Geräusch und verlängert die Wartungsintervalle.

Wesentliche Angaben

• Endvakuum: 70 mbar
• Endvakuum mit Gasballast: 100 mbar
• Max. Saugvermögen (50 Hz): 19,3 m³/h

Technische Daten und Grafiken
Max. Saugvermögen 50Hz : 19.3 m3/h
Max. Saugvermögen 60Hz : 11.4 cfm
Endvakuum : 70 mbar / 53 torr
Endvakuum mit Gasballast : 100 mbar / 75 torr
Anzahl Pumpenköpfe : 8
Anzahl Stufen : 1
Vakuum‑Controller : VACUU·SELECT
Umgebungstemperatur Betrieb, min : 10 °C
Umgebungstemperatur Betrieb, max : 40 °C
Lagerungstemperatur, min : -10 °C
Lagerungstemperatur, max : 60 °C
Max. Auslassdruck (abs.) : 1.1 bar
Anschluss Saugseite : Kleinflansch KF DN 25
Anschluss Druckseite : Schlauchstutzen DN 15 mm
Nennleistung : 0.53 kW
Schutzart IEC 60529 : IP 40
Abmessungen L x B x H (mm) : 533 x 260 x 450
Gewicht : 28.9 kg
Geräuschpegel (50 Hz) : 47 dBA
ATEX Konformität : II 3/- G Ex h IIC T3 Gc X (Internal Atmosphere only)
NRTL Zertifizierung : Nein
Lieferumfang : Pumpe komplett montiert, betriebsbereit, mit Anleitung
Nennspannung : 200-230 V
Netzfrequenz : 50-60 Hz
Schnittstellen : Ethernet (RJ45) Modbus TCP / USB (Typ A) / RS-232 (Adapter erforderlich)

Charakteristika / Spezifikationen

• Typ: ME 16C NT VARIO select
• Förderprinzip: einstufige Chemie‑Membranpumpe, ölfrei
• Medienkontakt: ausschließlich chemikalienbeständige Fluorkunststoffe
• Membran: PTFE‑Sandwichmembran
• Controller: VACUU·SELECT integriert mit grafischer Oberfläche, vordefinierten Prozessen, Siedepunkterkennung, VARIO‑Regelung
• Saugvermögen (50 Hz): 19,3 m³/h
• Endvakuum: 70 mbar (53 torr)
• Endvakuum mit Gasballast: 100 mbar (75 torr)
• Anschlüsse: Saugseite KF DN 25, Druckseite Schlauchstutzen DN 15 mm
• Nennleistung: 0.53 kW
• Abmessungen (L×B×H): 533 × 260 × 450 mm
• Gewicht: 28.9 kg
• Schallpegel: 47 dBA (50 Hz)
• Schutzart: IP40
• Max. Auslassdruck (abs.): 1.1 bar
• Stromversorgung: 200–230 V, 50–60 Hz
• Schnittstellen: Ethernet (RJ45) Modbus TCP, USB Typ A, RS-232 (Adapter)
• ATEX: II 3/- G Ex h IIC T3 Gc X (nur interne Atmosphäre)
