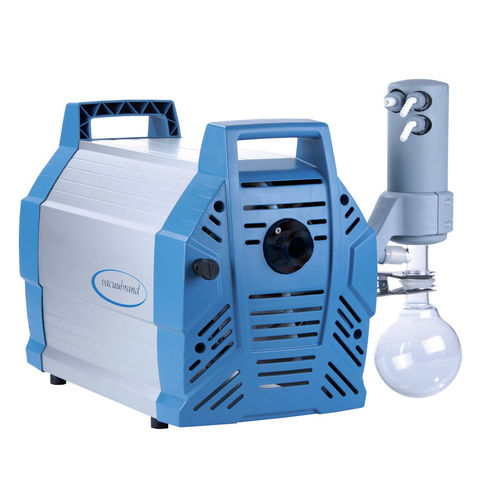

Labor-Vakuumpumpe ME 16C NT +EK

Membranölfrei

Überblick

• Hervorragende Chemikalien- und Kondensatverträglichkeit
• Sehr hohes Saugvermögen auch bei niedrigen Vakuumwerten
• Kompakter Aufbau
• Sehr leiser und vibrationsarmer Betrieb
• Umweltfreundlich durch effiziente Lösemittelrückgewinnung über den EK-Kondensator

Produktbeschreibung
Chemie-Membranpumpen der NT-Bauart ermöglichen das kontinuierliche, ölfreie Fördern korrosiver Gase und Dämpfe. Der einstufige Aufbau verbindet hohes Saugvermögen mit einem Endvakuum bis zu 70 mbar. Alle benetzten Teile bestehen aus chemikalienbeständigen Fluorkunststoffen. PTFE-Sandwichmembranen erhöhen die Zuverlässigkeit und Lebensdauer. Die achtköpfige ME 16C NT bietet hohe Leistung bei kompakter Bauweise. Mit druckseitigem Emissionskondensator (EK) ausgestaltet, ermöglicht die ME 16C NT +EK eine effiziente Lösemittelrückgewinnung und geringere Emissionen. Achtköpfige NT-Pumpen arbeiten leise und besitzen glatte, leicht zu reinigende Oberflächen.

Technische Daten und Abbildungen (Schlüsselwerte)
Max. Saugvermögen 50 Hz: 16.3 m3/h
Max. Saugvermögen 60 Hz: 9.6 cfm
Endvakuum: 70 mbar / 53 torr
Endvakuum mit Gasballast: 100 mbar / 75 torr
Anzahl Zylinder: 8
Anzahl Stufen: 1
Umgebungstemp. Betrieb (min): 10 °C
Umgebungstemp. Betrieb (max): 40 °C
Umgebungstemp. Lagerung (min): -10 °C
Umgebungstemp. Lagerung (max): 60 °C
Max. Auslassdruck (abs.): 1.1 bar
Anschluss saugseitig: Kleinflansch KF DN 25
Anschluss druckseitig: Schlauchstutzen DN 8-10 mm
Anschluss Kühlmittel: 2 x Schlauchstutzen DN 6-8 mm
Nennleistung: 0.53 kW
Nenndrehzahl (50/60 Hz): 1650 min-1
Schutzart IEC 60529: IP 40
Abmessungen (L x B x H): 528 × 387 × 395 mm
Gewicht: 28.3 kg
Geräusch (Schalldruck) bei 50 Hz: 54 dBA
ATEX: II 3/- G Ex h IIC T3 Gc X (nur innere Atmosphäre)
NRTL Zertifizierung: Nein
Lieferumfang: Pumpe komplett montiert, betriebsfertig, mit Anleitung
Bemessungsspannungsbereich: 200-230 V
Netzfrequenz: 50-60 Hz

Merkmale / technische Spezifikationen

• Modell: ME 16C NT +EK
• Typ: Chemie-Membranpumpe, einstufig, ölfrei
• Saugvermögen (50 Hz): 16.3 m3/h
• Endvakuum (ohne Gasballast): 70 mbar (53 torr)
• Endvakuum (mit Gasballast): 100 mbar (75 torr)
• Köpfe / Stufen: 8 Köpfe, 1 Stufe
• Motorleistung: 0.53 kW — Nenndrehzahl 1650 min-1
• Anschlüsse: Saugseite KF DN 25, Druckseite Schlauchstutzen DN 8-10 mm
• Kühlung: 2 x Schlauchstutzen DN 6-8 mm
• Schutzart: IP 40
• Abmessungen (L×B×H): 528 × 387 × 395 mm
• Gewicht: 28.3 kg
• Schalldruckpegel: 54 dBA (50 Hz)
• Max. Auslassdruck (abs.): 1.1 bar
• ATEX: II 3/- G Ex h IIC T3 Gc X (nur innere Atmosphäre)
• Lieferung: Pumpe montiert mit Anleitung
