Gas-Chromatograph TGA

GCfür online-KontrolleGasanalyse

Übersicht

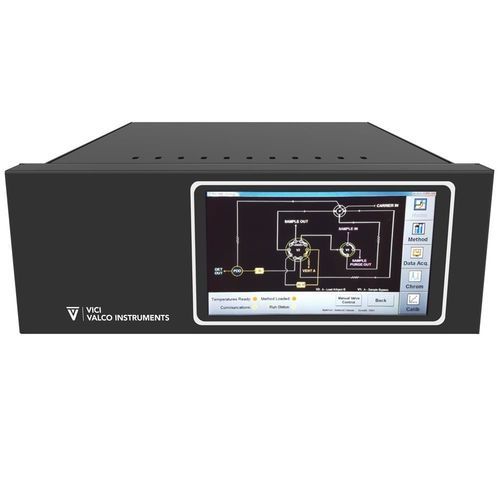

Der VICI Trace Gas Analyzer (TGA) ist ein schlüsselfertiger chromatographischer Analysator für Labor-, Prozess- und Feldanwendungen, der für die Analyse von Spurenverunreinigungen in stabilen Gasen konzipiert ist. Das Gehäuse integriert Messgeräte, PC, Software und einen großen Touchscreen. Jedes System enthält ein Steuerungsmodul für Temperaturführung, Ventilschaltung und Detektorelektronik. Erweiterte Optionen (Alarme, Trendüberwachung, Fernzugriff) sind verfügbar, um den Anforderungen industrieller Einsatzumgebungen gerecht zu werden.

Gas‑Konfigurationen und Anwendungsbereiche
Der TGA kann für einen einzelnen Gas‑Typ (z. B. Wasserstoff) oder für eine Vielzahl von Gasen konfiguriert werden, um Verunreinigungen in He, H2, O2 und anderen zu detektieren. Standardkonfigurationen werden für die meisten Industrie‑, Referenz‑, Hochrein‑ und Spezialgase angeboten. Beispiele für in der Standardkonfiguration gelistete Gase: He, H2, N2, Ar, O2, BF3, CO, CO2, CH4, C2H4, C3H6, CF4, C2F6, C3F8, NF3, HBr, AsH3, PH3, B2H6, SiF4, SiH4.

Hauptmerkmale

• Modulares Design, das eine große Bandbreite an Anwendungen auf einem Instrument ermöglicht (Detektormodule, Thermostatenzonen, Ventilsteuerungen).
• Gehäuse, das Messgeräte, PC, Software und Touchscreen für die Erfassung und Anzeige analytischer Daten integriert.
• Erweiterte Optionen: Alarme, Trendüberwachung, Fernzugriff, automatische Kalibrierung.

Temperaturzonen
Die optionale FTP‑Technologie (Fast Temperature Programmer) ermöglicht die Steuerung von bis zu vier schnellen Temperaturzonen (FTP‑Zonen), die Spalten, Voranreicherern, beheizten Leitungen, Fallen, Ventilen oder Detektoren zugewiesen werden können. Der Analysator kann insgesamt bis zu 12 programmierbare Temperaturzonen und 4 FTP‑Zonen verwalten.

Detektoren
Standardkonfigurationen verwenden ein oder zwei Detektoren; das modulare Design erlaubt die Integration von bis zu acht Detektoren. Detektoren können parallel oder in Serie betrieben werden und umfassen Kombinationen wie: FID, microTCD, IMS, RGD oder gepulste Entladungsdetektoren (PDD) in den Betriebsarten PDHID, PDPID oder PDECD. Beispielsweise kann ein PDHID in Kombination mit einem microTCD Messbereiche von unter 5 ppb bis über 99 % abdecken.

Ventilsteuerungen
Unterstützung von bis zu 16 pneumatischen Ventilen, 4 elektrisch schaltbaren Zwei‑Positions‑Ventilen und 4 elektrisch angetriebenen Mehrpositions‑Ventilen, je nach Konfiguration.

Gasprobenahmesystem (GSS)
Ein optionales Gas Sampling System (GSS) kann bis zu 64 Probenahmeleitungen, 4 Kalibriergase und zugehörige Methoden verwalten. Die GSS‑Option ermöglicht Batch‑Analysesequenzen, verbessert die Reproduzierbarkeit, Datenspeicherung, Chromatogrammintegration und Ergebnisberechnung.

Automatische Kalibrierung
Die Option zur automatischen Kalibrierung ermöglicht anpassbare Konformitätsprüfungen, die innerhalb eines Probenbatches oder zu festgelegten Zeiten am Tag durchgeführt werden können.

Anpassung und Tests
Die Trace Gas Analyzer werden nach Kundenspezifikationen konfiguriert und getestet, mit zahlreichen Software‑ und Hardwareoptionen zur Erfüllung von Labor‑ oder Prozessanforderungen.
