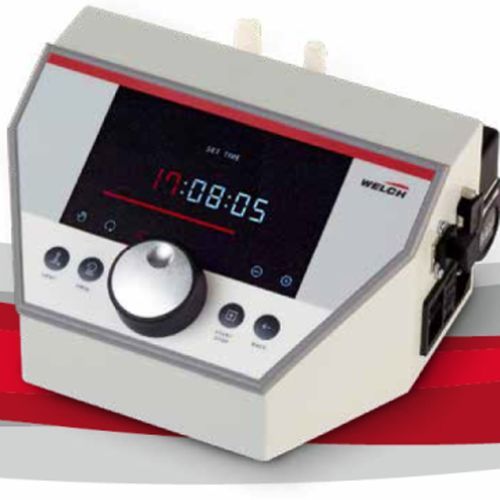

Druckcontroller VCpro 601

Übersicht
Der Vakuumregler VCpro 601 misst und zeigt Vakuumdruck grafisch und digital an und regelt den Druck im Bereich 1–1100 mbar (825–0,75 Torr). Er verfügt über eine zeitgesteuerte Rampenfunktion für kontrollierte Druckänderungen (z. B. Destillation, Vakuumtrocknung) sowie einen programmierbaren Modus zur Definition von Druckprofilen über die Zeit. Der chemisch beständige keramische Dickschicht-Hybrid-Sensor ist gasunabhängig und liefert Absolutdruckmessungen. Direkte PC-Kommunikation und Datenlogging sind per RS232 oder LAN möglich. Das Gerät steuert eine inline Öffnen/Schließen-Magnetventil und kann mit verschiedenen Vakuumquellen eingesetzt werden, einschließlich Membranpumpen, die häufig mit kleinen Rotationsverdampfern verwendet werden.

Funktionen

• Grafische und digitale Messung und Anzeige des Vakuumdrucks
• Vakuumregelbereich: 1–1100 mbar (825–0,75 Torr)
• Zeitgesteuerte Rampenfunktion für kontrollierte Druckverläufe (Destillation, Trocknung)
• Programmierbarer Modus zur Definition des Drucks über die Zeit
• Chemisch beständiger keramischer Dickschicht-Hybrid-Sensor (gasunabhängig, Absolutdruck)
• PC-Kommunikation und Datenlogging via RS232 und LAN
• Regelt das Vakuum über integriertes Öffnen/Schließen-Magnetventil (inline)
• Unterstützt manuelle Echtzeitsteuerung und automatische Destillationssteuerung

Technische Daten (Zusammenfassung)
BESCHREIBUNG: VCpro 601
Vakuumregelbereich, mbar (Torr): 1-1100 (825-0.75)
Messgenauigkeit: ±0,3% Full Scale
Regelgenauigkeit (mbar oder Torr): ±1
Vakuumregelverfahren: Öffnen/Schließen Magnetventil
Manuelle Echtzeitsteuerung: Ja
Automatische Destillationssteuerung: Ja
Programmierbarer Modus: Ja
Verfügbare Sprachen: EN, DE, ES, FR, RU, ZH
Max. Leistungsaufnahme: 40 W
Betriebstemperaturbereich: 15 bis 30 °C
Rack-montierbar: Gewindebefestigung: 2 x M4 – 116 mm
Zulassung: CE
Kommunikation: RS232 / RJ45 (LAN)
Anschluss an Pumpe: DN8 (1/4 in ID Schlauch)
Anschluss an Vakuumapparatur: DN8 (1/4 in ID Schlauch)
Inertgasanschluss zur Entlüftungsventil: DN4 (1/8 in ID Schlauch)
Schutzart: IP20
Abmessungen (B x T x H): 195 x 178 x 105 mm (7,7 x 7,0 x 4,1 in)
Gewicht: 1,5 kg (3,3 lbs)
Versandkarton Abmessungen (L x B x H): 36 x 31 x 26 cm
Versandgewicht: 4 kg

Technische Spezifikationen

• Modell: VCpro 601
• Regelbereich: 1–1100 mbar (825–0,75 Torr)
• Messgenauigkeit: ±0,3% Full Scale
• Regelgenauigkeit: ±1 (mbar oder Torr)
• Regelverfahren: Öffnen/Schließen Magnetventil (inline)
• Manuelle Echtzeitsteuerung: Ja
• Automatische Destillationssteuerung: Ja
• Programmierbarer Modus: Ja
• Sprachen: EN, DE, ES, FR, RU, ZH
• Max. Leistungsaufnahme: 40 W
• Betriebstemperatur: 15–30 °C
• Rack-montierbar: Gewinde 2 x M4 – 116 mm
• Zulassung: CE
• Kommunikation: RS232 / RJ45 (LAN)
• Pumpenanschluss: DN8 (1/4 in ID Schlauch)
• Anschluss Vakuumapparat: DN8 (1/4 in ID Schlauch)
• Inertgasanschluss: DN4 (1/8 in ID Schlauch)
• Schutzart: IP20
• Abmessungen (B x T x H): 195 x 178 x 105 mm
• Gewicht: 1,5 kg
• Versandkarton Abmessungen: 36 x 31 x 26 cm
• Versandgewicht: 4 kg
