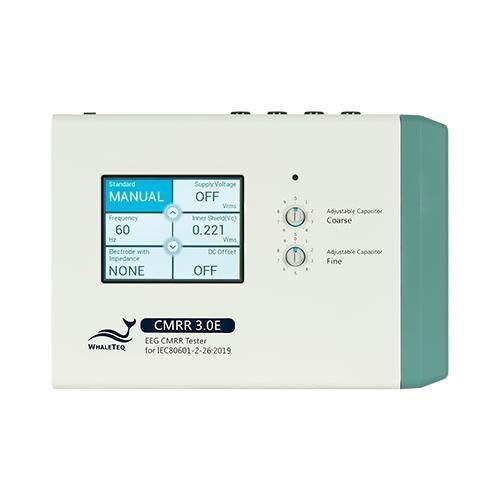

Tester / elektrische Sicherheit CMRR 3.0E

DichtheitSignalSpannung

Übersicht
Der CMRR 3.0E ist für Messungen des Gleichtaktunterdrückungsverhältnisses (CMRR) bei EEG-Geräten konzipiert und entspricht IEC 80601-2-26:2019 sowie der chinesischen Vorschrift GB 9706.226. Das Gerät integriert mehrere Schaltungsdesigns und interne/äußere Abschirmungen, um Prüfkomplexität und Störeinflüsse zu reduzieren. CMRR 3.0E liefert reproduzierbare Prüfdaten für F&E, Konformitätsprüfungen und Fertigungsprüfungen medizinischer EEG-Geräte.

Hintergrund
Medizinische Überwachungsgeräte arbeiten in elektrisch störungsreichen Umgebungen. Der CMRR-Test prüft, ob das zu testende Gerät (DUT) Gleichtaktstörungen unterdrückt, um Signalintegrität und diagnostische Genauigkeit zu erhalten. Der CMRR 3.0E verwendet eine doppelte Abschirmung der Schaltungen und einen speziellen externen Mechanismus zur Isolierung von Umgebungsstörungen. Für höhere Messgenauigkeit ist eine optionale externe Abschirmabdeckung verfügbar. Das Gerät ermöglicht hohe messbare CMRR-Werte (bis zu 120 dB, über der Anforderung von 89 dB) und verwendet einen Spannteiler 11:1 (110 MΩ : 10 MΩ) sowie eine Messschaltung, um automatisch die Gleichtaktpunktspannung Vc nach dem 100 pF Kondensator zu bestimmen und praktische Messprobleme zu lösen. Ein integrierter Sinusgenerator liefert die standardmäßigen Prüfspannungen und -frequenzen (einschließlich 20, 2.828, 0.5 Vrms und 2 Vrms). Ein SDK ermöglicht die Automatisierung der Tests per Software und eine Standard Assistant Software (separat erhältlich) unterstützt die Konfiguration und Durchführung von Konformitätstests.

Funktionen

• Integrierter kalibrierter Sinusgenerator und Spannungsmessschaltung zur Sicherstellung der Prüfgenauigkeit und Überwachung der Gleichtaktpunktspannung.
• Multi-Schaltungs-Design mit MCU und elektronischen Relais für manuelles oder automatisches Umschalten von RC-Leitungen und Spannungsoptionen.
• Doppelschicht-Abschirmung (interne Schaltungsabschirmung plus externer Mechanismus) zur effektiven Isolierung von Umgebungsrauschen.
• Großer Prüfspannungsbereich: unterstützt Standardwerte 0.5 / 2.828 / 20 / 2 Vrms und erweitert bis zu 70.71 Vrms.
• Touchscreen-Schnittstelle zur Elektrodenauswahl und Impedanzüberlagerung; verstellbarer Kondensator zur Feineinstellung.
• Automatisierte Prüfungen über SDK für softwaregesteuerte Testsequenzen.
• Standard Assistant Software (separat erhältlich) zur Unterstützung der Konfiguration und Durchführung von Konformitätstests.

Highlights

• All-in-one Schaltungsdesign zur Überwindung gängiger Prüfprobleme; der integrierte kalibrierte Generator kompensiert unzureichende Ausgänge allgemeiner Signalgeneratoren.
• Kalibrierte Spannungsmessschaltung zur Bestätigung der Gleichtaktpunktspannung beim Einstellen der variablen Kapazität.
• Hohe CMRR-Werte bei unausgeglichenen Tests bis zu 111 dB; optionale Abschirmabdeckung ermöglicht noch höhere CMRR-Messungen.
• Vereinfachter Prüfablauf, mit dem die normgerechten Prüfpunkte mit minimalem Eingriff durch den Anwender ausgeführt werden können.

Bestellung / Lieferumfang (Beispielsystem)

• Modellnummer: CMRR 3.0E
• EEG CMRR Tester mit 11 zusammengesetzten Anschlüssen für IEC 80601-2-26:2019 und GB 9706.226
• Lieferumfang: CMRR 3.0E x 1; obere Abschirmabdeckung x 1; untere Abschirmabdeckung x 1; zusammengesetzter Anschluss x 11; USB-Kabel x 1; Erdungsleitung x 1; 12V Netzteil x 1 (Netzkabel nicht enthalten)

Technische Daten

• Versorgungsspannung: 0.5 / 2.828 / 20 / 2 / (70.71) Vrms — ±1%*
• CM-Punktspannung: 1.414 / 10 / 1 / (35.355) Vrms — ±1% (0.25 Vrms ±2%)
• Frequenz: 50 / 60 / 100 / 120 Hz — ±1%
• Elektrode mit Impedanz: Elektrodenwechsel über Touchscreen — Optionen: None / RA / LA / LL / V1 / V2 / V3 / V4 / V5 / V6 / ALL
• Elektrode ohne Impedanz: Elektrodenwechsel über Touchscreen — Optionen: RA / LA / LL / V1 / V2 / V3 / V4 / V5 / V6
• Unausgeglichenheitsimpedanz, R: 10 kΩ — 10 kΩ ±1%
• Unausgeglichenheitsimpedanz, C: 47 nF — 47 nF ±5%
• DC-Offset: Betriebsfähig mit einer austauschbaren vorinstallierten Batterie, kann auf RA / LA / LL / V1~V6 hinzugefügt werden — 150 mV ±1%; bis zu 40 Std. bei intermittierender Nutzung
• 100 pF Kondensator: indirekt gemessen mittels 11:1 (110 MΩ : 10 MΩ) Spannteiler — 100 pF ±5%
• Umgebung: Für normale Laborumgebung vorgesehen; stabile Auswahl kritischer Bauteile im angegebenen Bereich. Hinweis: Der 110 MΩ Spannteiler kann durch hohe Luftfeuchtigkeit >85% beeinflusst werden — Betrieb: 15 - 30°C; 10 - 75% rF
• *Messhinweis: erfordert Messung mit einem Multimeter höherer Genauigkeit.
