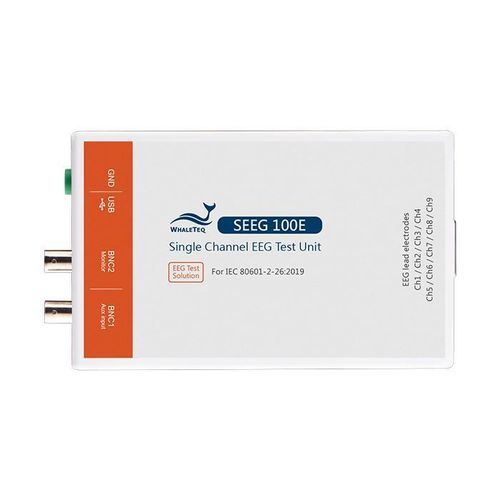

Signal-Tester SEEG 100E

für EEGautomatischUSB

Übersicht
Der SEEG 100E ist ein spezialisierter EEG-Performance-Tester für Hersteller medizinischer Geräte, Prüflabore und klinische Ingenieurabteilungen. Er unterstützt IEC 80601-2-26:2019-Tests, erzeugt präzise Niedrigamplitudensignale bis 1µV und enthält einen standardmäßigen Ausgangsimpedanzkreis 620kΩ/4,7nF zur realistischen EEG-Simulation.

Funktionen

• Ausgangsgenauigkeit: Signalgenerierung im µV-Bereich mit DAC-Auflösung 0,5µV für feine Amplitudensteuerung.
• 9-Kanal-Automatikumschaltung: Einzelkanal-Prüfungen mit wählbarem Ausgang (Ch1–Ch9; Ch10–Ch22 kurzgeschlossen).
• EEG-Datenbankwiedergabe: Reproduktion klinischer oder benutzerdefinierter Wellenformen (PhysioNet EDF, TXT, Binary u. ä.) zur Verifizierung von Signalverarbeitung und Algorithmen.
• IEC-Assistenzsoftware: Geführte Abläufe zur Durchführung von IEC 80601-2-26-Leistungstests zur Reduzierung der Einrichtungszeit.
• SDK für Automatisierung: Entwicklungspaket zur Integration und Automatisierung von Testabläufen in Kundensysteme.

Highlights

• Reproduzierbare Wiedergabe klinisch aufgezeichneter oder benutzerdefinierter Signale zur Validierung der Signalerfassung.
• Breite Signaltypen und -bereiche: Sinus, Dreieck, Rechteck, Impulse und Hysterese mit feinen Frequenz- und Amplitudenschritten.
• Integrierter Ausgangsimpedanzkreis (620kΩ/4,7nF) und Rauschoptionen für realistische Testbedingungen.

Lieferumfang (Beispiel aus Bestellinformation)

• SEEG 100E x 1
• EEG-Breakout-Box x 1
• Kabelbinder x 22
• USB-Kabel x 1
• Erdungsdraht x 1

Technische Daten

• Allgemein: Hauptausgangsgenauigkeit ±1% (≥50µVpp); DAC-Auflösung 0,5µV; Abtastrate 5kHz ±0,1%; Stromversorgung USB 5Vdc, 0,5A (High-Power-Modus).
• Signalbereiche: Sinus/Dreieck/Rechteck/Hysterese 0,05–500Hz (Schritt 0,01Hz); Amplitude −2000 bis 2000µV (Schritt 1µV); Pulsbreiten 2–300ms, sofern anwendbar.
• Ausgangsoptionen: DC-Offset −1000 bis 1000mV (Schritt 1mV); auswählbarer Ausgangsimpedanzkreis 620kΩ/4,7nF; Rauschoptionen 50Hz/60Hz/80Hz/100Hz für Tests und Kapazitätskorrektur.
• Bestellung / Zubehör: Art.-Nr. 100-EE00102 = SEEG 100E Einzelkanal-Testsystem mit EEG-Breakout-Box und IEC-Assistenzsoftware. Optional: Art.-Nr. 100-OT00001 USB-Isolator empfohlen.
