Steuerungsmodul PPG-2R-880

zur DatenverarbeitungTelemonitoringLebenszeichen

Überblick

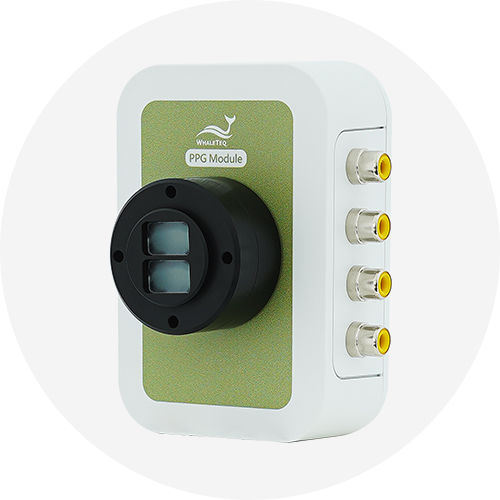

Das Reflexions-SpO2-Modul PPG-2R-880 / PPG-2R-940 ist ein dualkanaliger optischer Simulator für F&E, Validierung und Produktionsprüfung von reflexiven PPG-Wearables. Es lässt sich mit der Hauptkonsole AECG100 oder dem SECG 5.0 AIO Multi Vital Sign Simulator koppeln und liefert analoge R- und IR-Ausgänge für SpO2- und Herzfrequenztests. Das Modul unterstützt detaillierte Wellenformanpassung, Atemmodulation, Rauschüberlagerung und automatisierte Tests zur Reproduktion klinischer und entwickelter Signale für die Algorithmusprüfung.

Wesentliche Funktionen

• Gibt programmierbare PPG-Wellenformen und Standardwellenformen (Sinus, Dreieck, Rechteck) mit einstellbarem DC-Offset aus.
• Simuliert analoge grün/rot/infrarot Reflexionssignale (unterstützt Spannungs-Ausgänge für grün/rot/IR).
• Anpassbare R-Kurvensimulation zur Validierung von SpO2 und Perfusionsindex (PI).
• Gleichzeitige ECG- und PPG-Ausgänge bei Verwendung mit AECG100; einstellbare Pulse Wave Transit Time (PWTT)-Parameter für Timing-Tests.
• Rauschgenerator mit wählbaren Frequenzen und Weißrausch-Option zum Belastungstest von Signalverarbeitungsalgorithmen.
• Rohdatenwiedergabe zur Reproduktion aufgezeichneter klinischer Signale oder benutzerdefinierter Wellenformen.
• SDK verfügbar für automatisierte und skriptgesteuerte Tests zur Integration in Produktions- und Validierungsabläufe.

Highlights

• Atemsimulation mit Baseline-, Amplituden- und Frequenzmodulation zur realistischen Annäherung an Reflexions-PPG-Signale.
• Schnelle Ermittlung der DUT-R-Kurve durch Berechnung von R/IR-DC-Werten und Import in SpO2-Tabellen für zügige Qualitäts- und Konsistenzprüfung.
• Beispiel-R-Kurven führender Hersteller als Entwicklungsreferenz; unterstützt das Laden kundenspezifischer R-Kurven zur schnellen Verifikation.
• SDK erleichtert die Entwicklung automatisierter Testprogramme und die Integration in Fertigungs- und Validierungsprozesse.
• Optionale kundenspezifische Halterungen und Finger-Socket-Services zum Ausrichten von DUT-LEDs und PDs für präzise optische Kopplung (Halterungsoptionen als Produktservice).

Dokumentation & Handbücher (verfügbar)
Datasheet und Benutzerhandbuch sind verfügbar, einschließlich Anleitungen zur Kopplung mit unterstützten Hauptkonsolen.

Technische Daten

• Herzfrequenz (SpO2-Testmodus): 10—300 BPM; Schritt 1 BPM; Genauigkeit ±1 BPM.
• LED DC-Referenzausgang: 100—3000 mV; Schritt 1 mV.
• LED AC-Referenzausgang: 0.75—30 mV; Schritt 0.01 mV.
• PI (AC/DC) Bereich: 0.025%—30% (abhängig von AC/DC-Level).
• LED-Wellenlängen: Rot 660 nm; Infrarot 880 nm oder 940 nm; Wellenlängen-Genauigkeit ±10 nm.
• Rote Bestrahlungsstärke (100%): 3.55 mW/m²; Genauigkeit ±15%.
• Infrarote Bestrahlungsstärke (100%): 6.65 mW/m²; Genauigkeit ±15%.
• LED-Scanrate: 50—40 kHz (Normal/Standalone); 10 kHz (Raw data); Timing-Genauigkeit ±5 μs.
• PD-Abtastrate: 250 kHz (Einzelkanal); Timing-Genauigkeit ±5 μs.
• PD-Anstiegs-/Abfallzeit: ~1 μs (variiert mit DUT-LED-Intensität).
• SpO2 Bereich: 1%—100%; Schritt 1%; Genauigkeit ±1% plus DUT-spezifizierte Genauigkeit (gegen Referenzgeräte gemessen).
• PPG-Testmodus — Wellenform: Sinus / Dreieck / Rechteck / PPG (Standard: PPG).
• PPG-Testmodus — BPM: 10—300 BPM (Standard 60 BPM); Schritt 1 BPM.
• PPG-Testmodus — Atmungsbezogene Frequenz: 0.17—5 Hz; Standard 1.00 Hz; Schritt 0.01 Hz.
• PPG-Testmodus — Lumen: 50—925 Lux (gemessen 5 mm von Diffusionsfolie); Auflösung ~1/3000 des vollen Bereichs; Genauigkeit ±6%.
• PPG-Testmodus — Unterstützte Wellenlängen: 525 / 660 / 880 / 940 nm (Genauigkeit ±10 nm).
• PPG-Testmodus — SP/DN/DP Amplituden (AC): 0.75—30.00 mV; Schritt 0.01 mV; Beispiel-Default-Werte in Tabellen angegeben.
• PPG-Testmodus — Zeitpositionen SP/DN/DP (Rot/IR): 0—1000 ms (bei 60 BPM); Auflösung 1 ms; Beispiel-Defaults SP 150 ms, DN 360 ms, DP 460 ms.
• Rauschgenerator (zeitlich) — Frequenzen: off / 0.5 / 1 / 2 / 3 / 5 / 10 / 25 / 50 / 60 / 100 / 120 / 1k / 5k Hz / White Noise; Amplitude 0.05—2.00 mV; Schritt 0.05 mV.
• Atemung — Rate: 1—150 BrPM; Standard 20 BrPM; Schritt 1 BrPM. Ein-/Ausatmungsverhältnis: 1:1, 1:2, 1:3, 1:4, 1:5 (Standard 1:1).
• Atemmodulation — Baseline/Amplitude/Frequenzmodulation verfügbar. Baseline-Variation: R: 1—16%, IR: 1—16%; Schritt 1%.
• Apnoe — Dauer: 1—60 s (Standard 10 s); Zyklus: 1—10 min (Standard 1 min).
• PWTT-Testmodus — Zeitdifferenz (PTTp, PTTf): 0—5999 ms (Bereich verringert sich bei steigender HF); Schritt 1 ms; Genauigkeit ±1 ms.
• Unterstützte Modi mit AECG100: Normal, Standalone, Raw data. Raw data Modus mit SECG 5.0 AIO anwendbar.
