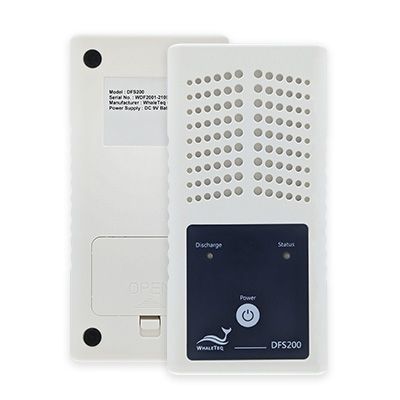

Ladungstester DFS200

Spannungfür externen Defibrillatorzur Reparatur medizinischer Geräte

Übersicht
Der DFS200 ist ein tragbarer AED-Tester für Prüf- und Wartungspersonal. Er führt umfassende Funktionsprüfungen von AEDs durch, einschließlich Erkennung von Defibrillationswellenformen, Joule-Berechnung und Messung der Batterieversorgungsspannung. Das Gerät koppelt sich per Bluetooth mit einer dedizierten mobilen App für cloudbasierte Instandhaltungsverwaltung und ermöglicht Echtzeitverfolgung, Testplanung, Datensynchronisation und Kommunikation zwischen Management und Technikern. Außerdem unterstützt es den vollständig autonomen Betrieb ohne Smartphone oder Netzwerk für flexible Vor-Ort-Einsätze.

Funktionen

• Defibrillationstest: erkennt verschiedene Defibrillationswellenformen und berechnet die abgegebene Energie in Joule; konfigurierbare Prüfgrenzen für Erwachsene und Kinder.
• Mehrere EKG-Wellenformen: bietet verschiedene EKG-Wellenformen zur Simulation der Defibrillation und unterstützt das Speichern kundenspezifischer Wellenformen.
• AED-Batteriemessung: eingebautes Multimeter zur Spannungsmessung der Batterie, Messung unter Last möglich (optionale Sonde).
• Autonomer Modus: leichtes (330 g) tragbares Gerät für Basisprüfungen ohne App oder Netzwerk; einhändige Bedienung und Prüfanzeigen (Pass/Fail) basierend auf benutzerdefinierten Schwellenwerten.
• Import kundenspezifischer Wellenformen: Import und Speicherung benutzerdefinierter Wellenformen für den autonomen Betrieb und gängige EKG-Signale.

Highlights

• Bluetooth Low Energy-Konnektivität und dedizierte mobile App für Fernsteuerung, Datenspeicherung und CMMS-Integration.
• Automatisches Speichern von Prüfdaten einschließlich Schockenergie (J), Wellenformen, Batteriestand und Testdaten zur Erstellung einer Prüfhistorie.
• Optionale PC-Software für schnelle Prüfungen, Wellenformimport und Berichtserstellung.
• Mobile, batteriebetriebene Standalone-Funktion ermöglicht schnelle Verifizierungen im Feld ohne Internetzugang.

Messspezifikationen Energie
Maximale Energie: bis zu 600 J
Spannung: bis zu 5000 Vp; Genauigkeit ±(1% des Messwerts + 2 V) typisch
Lastwiderstand: 50 Ω
Pulsbreite: 1,0–50,0 ms; Genauigkeit ±0,1 ms
Maximale mittlere Leistung: 12 W (entspricht einem 360 J-Puls alle 30 s)
AED-Batteriemessung (ohne Last): 0,40–40,00 V; Genauigkeit ±0,05 V für 5,00–40,00 V
AED-Batteriemessung (mit 200 mA Last): 3,60–40,00 V; Genauigkeit ±0,5 V für 3,60–40,00 V

Allgemeine Spezifikationen
Betriebstemperatur: 0°C–50°C
Lagerungstemperatur: -20°C–+60°C
Feuchtigkeit: 10%–90% nicht kondensierend
Kommunikation: Bluetooth Low Energy (BLE), USB Type-C Anschluss
Betriebsarten: Fernsteuerung (APP) und Standalone
Stromversorgung: 1 × 9V Alkalische Batterie; Batteriestandsanzeige und Niederspannungswarnung über die APP
Mechanik: Gehäuse ABS; Abmessungen (L × B × H): 17,0 × 8,55 × 4,0 cm; Gewicht: 330 g

Konformität
Sicherheitsnormen: IEC/EN 61010-1:2010 + A1:2016; 61010-2-030:2017 (Verschmutzungsgrad 2)
EMV-Normen: EN 61326-1; EN 301489-1 / EN 301489-17; FCC Part 15B
Sonstige: RF EN 300328; EN 62311; NCC RF LP0002

Technische Daten

• Modell: DFS200
• Funktionalität: Erkennung von Defibrillationswellenformen, Joule-Berechnung, Erzeugung von EKG-Wellenformen, Messung der AED-Batteriespannung (optionale Sonde/Last)
• Maximal messbare Energie: bis zu 600 J
• Spannungsmessbereich: bis zu 5000 Vp; Genauigkeit ±(1% Messwert + 2 V)
• Pulsbreite: 1,0–50,0 ms (±0,1 ms)
• Batterie: 1 × 9V alkalische Batterie; Batteriestatus in der APP angezeigt
• Konnektivität: Bluetooth Low Energy (BLE) und USB Type-C
• Mechanik: ABS-Gehäuse; 17,0 × 8,55 × 4,0 cm; 330 g
• Betriebsarten: Fernsteuerung per APP und Standalone-Betrieb
• Konformität: CE und relevante IEC/EN- sowie EMV-Normen wie oben aufgeführt
