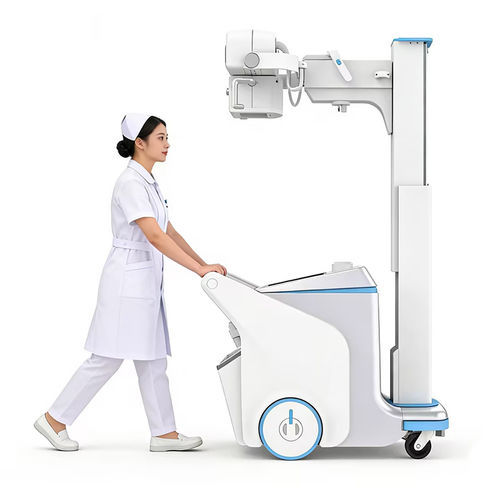

Digitales mobiles Röntgensystem YSX-mDR50B

Das YSENMED YSX-mDR50B 50 kW mobile digitale Röntgensystem ist eine tragbare Radiographie-Lösung, die einen drahtlosen a‑Si Flachdetektor, einen 50 kW Hochfrequenzgenerator, eine Röntgenröhre mit rotierender Anode und ein voll schwenkbares mobiles Stativ für flexible klinische Untersuchungen kombiniert.

Konfigurationen

• YSENMED YSTCQ-1417L — Flachdetektor 430 mm × 430 mm (1 Stück)
• YSENMED YSTX-3 — DX-Diagnosearbeitsplatz (1 Stück)
• YSENMED YSFSQ-M50A — Hochfrequenzgenerator 50 kW (1 Stück)
• YSENMED YSMXZ1301 — Röntgenröhre (1 Stück)
• YSENMED YSXS-A1 — Kollimator (1 Stück)
• YSENMED YSMTYD50 — Mobiles Stativ (1 Stück)
• Batterieeinheit — (1 Stück)
• Tablet — Option

Flachdetektor — Technische Daten

• Technologie: drahtloser a‑Si Flachdetektor
• Szintillatormaterial: CsI
• Aktive Bildfläche: 430 mm × 430 mm
• Statische Pixelmatrix: 3072 × 3072 Pixel
• Effektive Pixel: 9,4 Millionen
• Pixelgröße: 140 μm
• Raumauflösung: 3,5 lp/mm
• Graustufen-Ausgabe: 16 Bit
• Akquisitionszeit: ≤ 7 s (Standard); Option: ≤ 6 s; Vorschaizeit: ≤ 3 s

Hochfrequenzgenerator — Technische Daten

• Nennleistung: 50 kW
• kV-Bereich: 40–150 kV (1 kV Schritt)
• mA-Bereich: 50–630 mA
• mAs-Bereich: 0,5–320 mAs
• Eingangsspannung: 220 V / 110 V Einphasen

Röntgenröhre — Technische Daten

• Fokalpunkt: 0,6 / 1,2 mm
• Maximale Spannung: 150 kV
• Anodentyp: rotierend
• Anoden-Wärmekapazität: 300 kHU
• Anodenwinkel: 12°

Mobiles Stativ — Technische Daten

• Vertikale Bewegung (Röhrenzentrum): 600 mm – 2100 mm
• Teleskopische (seitliche) Bewegung (Röhrenzentrum): 720 – 1220 mm
• Horizontale Rotation der Säule: ±270°
• Kippwinkel der Röhreneinheit: -15° bis +90°
• Horizontale Rotation der Röhreneinheit: ±90°
• Kollimatorrotation um die Vertikalachse: ±90°
• Maße des mobilen Stativs: 1240 mm × 580 mm × 1385 mm

Kollimator — Technische Daten

• Steuerung: manuell
• Filter: 1,2 mm Al
• Beleuchtung: LED-Lampe

DX-Diagnosearbeitsplatz — Merkmale

• Display: 19 Zoll
• Pixelmatrix: 3072 × 3072 Pixel
• Patientenverwaltung: manuelle Registrierung und automatische WORKLIST-Abfrage
• Bildakquisition: automatische Fensteranpassung, automatisches Zuschneiden und Übertragung
• Bildverarbeitung: Korrektur, Spiegelung; Anzeige: Fensterbreite/-level, Rotation, Skalierung und Wiederherstellung
• Medizinischer Bericht: automatische Laden von Patientendaten
• Film-Ausdruck: unterstützt DICOM 3.0 Laser-Kamera-Druck
• DICOM-Übertragung: Senden an PACS/Workstation mit DICOM 3.0
• Intelligente Stromumschaltung: unterstützt Belichtung während des Ladevorgangs

Technische Daten

• Detektor aktive Fläche: 430 mm × 430 mm; Matrix: 3072 × 3072; effektive Pixel: 9,4 Millionen; Pixelgröße: 140 μm; 16 Bit
• Detektor-Akquisitionszeit: ≤ 7 s (Standard); Option ≤ 6 s; Vorschau ≤ 3 s
• Generatorleistung: 50 kW; kV 40–150 kV; mA 50–630 mA; mAs 0,5–320 mAs
• Eingangsspannung: 220 V / 110 V Einphasen
• Röhre: rotierende Anode, Fokus 0,6/1,2 mm, 150 kV, Anodenwärmekapazität 300 kHU, Anodenwinkel 12°
• Bewegungs‑ und Rotationsbereiche Stativ: vertikal 600–2100 mm; teleskopisch 720–1220 mm; Säulenrotation ±270°; Röhrenneigung -15° bis +90°; horizontale Rotation ±90°
• Kollimator: manuelle Steuerung, 1,2 mm Al-Filter, LED-Beleuchtung
• Arbeitsplatz: 19" Display, DICOM 3.0 Unterstützung, automatische Bildverarbeitung und Berichtsfunktionen
