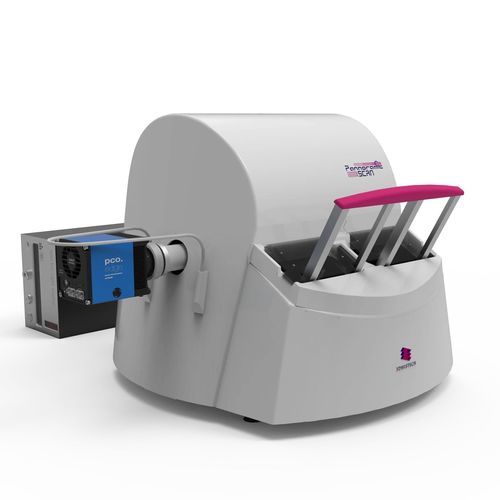

Scanner für Mikroskop-Objektträger Pannoramic Scan II

Barcode-LeserMehrschichterweiterbar

Übersicht

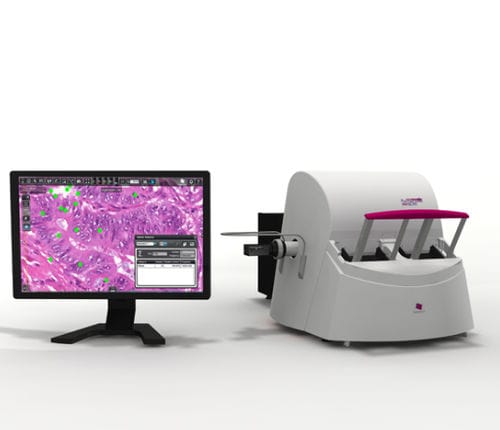

Der Pannoramic Scan II ist ein digitaler Objektträger‑Scanner für Forschungs‑ und klinische Labore und bietet automatisiertes Whole‑Slide‑Scanning in Hellfeld und Fluoreszenz mit hoher Kapazität und konfigurierbaren Optiken und Kameras.

Zusammenfassung
Das System nimmt bis zu 150 Objektträger pro Lauf auf (6 Magazine × 25) oder bietet kontinuierliche Beladung. Es unterstützt Hellfeld‑ und Fluoreszenzmodi und lässt sich mit leistungsfähigen Objektiven und Kameras konfigurieren.

Wesentliche Merkmale

• Bis zu 150 Objektträger pro Lauf oder kontinuierliche Beladung für unterbrechungsfreie Arbeitsabläufe.
• Konfigurierbare Auflösung bis etwa ~0,087 μm/pixel (abhängig von Optik und Kamera).
• Hellfeld‑ und erweiterte Fluoreszenz‑Scans; optionale monochrome PCO edge 4.2 bi Kamera für verbesserte Fluoreszenzaufnahmen.
• Intelligente Objektträgererkennung, die leere Slots überspringt und den Durchsatz optimiert.
• Automatische Gewebe‑ und Deckglaserkennung zur Steigerung der Scan‑Zuverlässigkeit.
• Optionale Mehrschicht‑(Z‑Stack) und erweiterte Fokus‑Funktionen.
• 1D/2D‑Barcodelesen zur Probenrückverfolgbarkeit.

Bildgebung und Leistung

• Unterstützt Brightfield (Hellfeld) Whole‑Slide‑Scanning und Fluoreszenz‑Whole‑Slide‑Scanning.
• Beispiel Hellfeld‑Geschwindigkeit: ~5 Min. 30 Sek. pro Objektträger (0,17 μm/pixel, 15 mm × 15 mm) mit einer 5MP Hochleistungs‑CMOS.
• Beispiel Fluoreszenz‑Geschwindigkeit: ~8 Min. 30 Sek. pro Objektträger (15 mm × 15 mm, 0,33 μm/pixel, 3 Kanäle).
• Durchsatz‑Beispiele: ~30 Objektträger/Stunde (Hellfeld bei 0,17 μm/pixel); ~20 Objektträger/Stunde (Fluoreszenz bei 0,33 μm/pixel).
• Bildexportformate: MRXS, JPG, JPEGXR, BMP, PNG (konfigurierbar).

Optik und Beleuchtung

• Verfügbare Objektive (konfigurierbar): Plan‑Apochromat 20×/0,8 NA (Standard), Plan‑Apochromat 40×/0,95 NA; optional 10×/0,3 Plan‑Apochromat (für Fluoreszenz).
• Hellfeldbeleuchtung: Wideband Multichannel RGB LED‑Quelle.
• Fluoreszenzbeleuchtung: Hochwertige Fluoreszenz‑Lichtquellen (z. B. Lumencor SOLA U‑nIR, Spectra III) und optionale sCMOS Kameras mit Back‑Illumination für erhöhte Sensitivität.

Automatisierung und Bedienkomfort

• Kontinuierliche Beladung mit neuem Sensor, der leere Magazinplätze überspringt.
• Motorisierter Objektivwechsler verfügbar bei Zwei‑Objektiv‑Konfigurationen.
• Anpassbare Scanprofile und Benutzeroberfläche für Labworkflow‑Flexibilität.
• Barcode‑Lesung (1D/2D) für Identifikation und Nachverfolgung von Proben.

Proben und Mechanik

• Unterstützte Objektträgermaße: Länge 75,0–76,2 mm, Breite 25,0–26,0 mm, Dicke 0,9–1,2 mm.
• Gehäuseabmessungen (ca.): 740 mm × 530 mm × 450 mm.
• Gewicht: ca. 26 kg (Basis); ca. 29 kg mit Fluoreszenz‑Option.

Was das Produkt auszeichnet
Kombination aus hoher Kapazität (150 Objektträger), konfigurierbaren hochauflösenden Optiken und Kameras sowie fortgeschrittenen Fluoreszenz‑Funktionen, abgestimmt auf Forschungs‑ und klinische Laborabläufe.

Spezifikationen

• Modellname: Pannoramic Scan II
• Kapazität: 150 Objektträger (6 Magazine mit je 25) oder kontinuierliche Beladung
• Scan‑Modi: Brightfield und Fluoreszenz Whole‑Slide‑Scanning
• Beispiel Hellfeld‑Geschwindigkeit: 5 Min. 30 Sek. pro Objektträger (0,17 μm/pixel, 15 mm × 15 mm)
• Beispiel Fluoreszenz‑Geschwindigkeit: 8 Min. 30 Sek. pro Objektträger (15 mm × 15 mm, 0,33 μm/pixel, 3 Kanäle)
• Durchsatz‑Beispiele: ~30 Objektträger/Stunde (Hellfeld 0,17 μm/pixel); ~20 Objektträger/Stunde (Fluoreszenz 0,33 μm/pixel)
• Auflösung: bis zu ~0,087 μm/pixel je nach Konfiguration
• Verfügbare Objektive: 20×/0,8 NA (Standard); 40×/0,95 NA; optional 10×/0,3 (Fluoreszenz)
• Maximale Vergrößerung: bis zu 115× (systemabhängig)
• Bildausgabe: MRXS, JPG, JPEGXR, BMP, PNG
• Beleuchtung BF: Wideband Multichannel RGB LED; Fluoreszenz: Lumencor SOLA U‑nIR oder Spectra III (Optionen)
• Kameraoptionen: 5MP Hochleistungs‑CMOS; optional sCMOS mit Back‑Illumination; PCO edge 4.2 bi Kamera für Fluoreszenz
• Multilayer (Z‑stack): optional
• Extended focus: optional
• Barcode‑Lesung: 1D und 2D
• Gewebe‑ und Deckglaserkennung: automatisiert
• Unterstützte Objektträgermaße: 75,0–76,2 mm (L) × 25,0–26,0 mm (B), Dicke 0,9–1,2 mm
• Gehäuseabmessungen: ca. 740 × 530 × 450 mm
• Gewicht: ca. 26 kg (Basis); ca. 29 kg (mit Fluoreszenz‑Option)
