Scanner für Mikroskop-Objektträger Pannoramic Desk II DW

Barcode-LeserHellfeldFluoreszenz

Produktübersicht

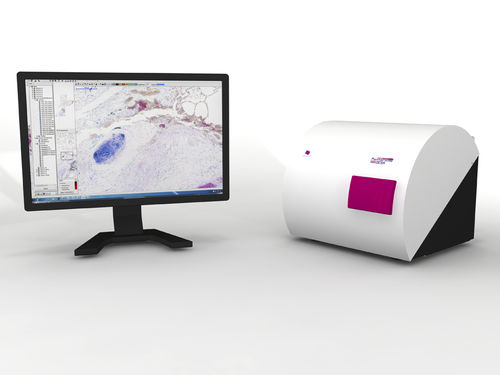

Der Pannoramic Desk II DW ist ein kompakter Digitalscanner für Einzel-Objektträger, entwickelt für Forschungs- und diagnostische Workflows in der digitalen Pathologie. Er liefert Hellfeld-Ganzglasaufnahmen bis zu 0,09 μm/Pixel durch hochwertige Optiken und einen Sony CMOS-Sensor. Optionale Konfigurationen umfassen Mehrschichtscans (Z‑Stack), Fluoreszenzmodule und Unterstützung für doppelt breite Objektträger zur Bearbeitung spezieller Färbungen und komplexer Proben.

Hauptmerkmale

• Hohe Auflösung: Hellfeld-Ganzglasabtastung bis zu 0,09 μm/Pixel.
• Kompaktes Design: geeignet für platzbeschränkte Labore und einfache Bedienung.
• Optionale Mehrschicht-Scans: Z‑Stack/erweiterte Schärfentiefe für komplexe Gewebestrukturen.
• Schnelle Einzelträger-Scans: optimierte Scanzeiten für Routine- und Spezialfärbungen.
• Unterstützung doppelt breiter Objektträger: kompatibel mit Standard- und Doppeltbreite-Trägern.
• Wartungsarm: entwickelt für zuverlässigen, kontinuierlichen Betrieb mit minimalem Aufwand.

Bildgebung & Scannen

• Scan-Modus: Hellfeld (primär).
• Hellfeld-Auflösungen: Beispielmodi 0,27 μm/Pixel und 0,17 μm/Pixel; bis zu 0,09 μm/Pixel mit 40x-Objektiv.
• Hellfeld-Scanzeit: 2 Min. 6 Sek. bei 0,27 μm/Pixel; 5 Min. 7 Sek. bei 0,17 μm/Pixel.
• Durchsatz: bis zu 28 Träger/Stunde (0,27 μm/Pixel), 12 Träger/Stunde (0,17 μm/Pixel).
• Vergrößerung: 20x Standard; 40x optional.
• Objektive: Plan-Apochromat 20x/0,8 NA (Standard), Plan-Apochromat 40x/0,95 NA (optional).
• Objektivkonfiguration: einzelnes Objektiv zur Zeit.
• Bildausgabeformate: MRXS, JPEG, JPEGXR, BMP, PNG, TIFF, Roche TIFF, SVS, DICOM und Exportoptionen.

Beleuchtung & Fluoreszenz

• Hellfeld-Beleuchtung: breitbandige RGB-LED-Lichtquelle.
• Fluoreszenzscannen (optional): bis zu 0,09 μm/Pixel bei Fluoreszenz-Konfiguration.
• Fluoreszenz-Beleuchtungsoptionen: Lumencor SOLA U-nIR oder Spectra III (optional).

Trägerhandhabung & Erkennung

• Kapazität: Einzel-Träger-Scanner (1 Träger).
• Trägerkompatibilität: Standard 75–76,2 mm × 25–26 mm und doppelt breit 75–76,2 mm × 50–51 mm; Dicke 0,9–1,2 mm.
• Gewebeerkennung: automatisiert mit USB-Preview-Kamera (VRmC-8+ Pro).
• Fokus-Layering: optionale Mehrschicht-Scans (Z‑Stack) — 1–30 Schichten einstellbar.
• Barcode-Lesen: optionale Unterstützung für 1D- und 2D-Barcodes.

Mechanik & Abmessungen

• Abmessungen: 380 mm × 306 mm × 249 mm.
• Gewicht: ca. 12 kg.

Optionale / anpassbare Konfigurationen

• Verfügbare Objektive: 20x/0,8 NA (Standard), 40x/0,95 NA (optional).
• Zusätzliche Optionen: Unterstützung für doppelt breite Träger, Mehrschicht/Z‑Stack-Scanning, erweiterte Fokus-Scanning, 1D- und 2D-Barcode-Lesung, Fluoreszenzmodule.

Anwendungsfälle

• Forschung: biomedizinische Forschung, Gewebeanalyse, Biomarker-Entdeckung.
• Diagnostik: Biopsiediagnostik und Gefrierschnittanalyse bei Integration in validierte digitale Pathologie-Workflows.
• Weitere Anwendungen: Botanik, Paläontologie, Archäologie und Forschung, die hochauflösende Objektträgerabbildung benötigt.

Technische Daten

• Modellname: Pannoramic Desk II DW Digital Scanner
• Marke: 3DHISTECH
• Scannertyp: Einzel-Objektträger-Digitalscanner
• Scan-Modi: Hellfeld (primär); Fluoreszenz optional
• Maximale Auflösung: bis zu 0,09 μm/Pixel (mit 40x-Objektiv)
• Typische Scanbeispiele: 0,27 μm/Pixel, 0,17 μm/Pixel
• Beispiel-Scanzeiten Hellfeld: 2 Min. 6 Sek. (0,27 μm/Pixel), 5 Min. 7 Sek. (0,17 μm/Pixel)
• Durchsatzbeispiele: 28 Träger/Stunde (0,27 μm/Pixel), 12 Träger/Stunde (0,17 μm/Pixel)
• Objektive: Plan-Apochromat 20x/0,8 (Standard), 40x/0,95 (optional)
• Anzahl der Objektive: Einzel-Objektiv
• Bildausgabe: MRXS, JPEG, JPEGXR, BMP, PNG, TIFF, Roche TIFF, SVS, DICOM
• Trägerkompatibilität: Standard 75–76,2 × 25–26 mm; doppelt breit 75–76,2 × 50–51 mm; Dicke 0,9–1,2 mm
• Kapazität: 1 Träger
• Fokus-Layer (Z‑Stack): optional, 1–30 Schichten (einstellbar)
• Beleuchtung (Hellfeld): breitbandige RGB-LED
• Beleuchtung (Fluoreszenz): Lumencor SOLA U-nIR oder Spectra III (optional)
• Gewebeerkennung: automatisiert mit USB-Preview-Kamera (VRmC-8+ Pro)
• Barcode-Lesen: optional 1D und 2D
• Abmessungen: 380 mm × 306 mm × 249 mm
• Gewicht: ca. 12 kg
• Zusätzliche Optionen: Unterstützung doppelt breiter Träger, Mehrschicht/Z‑Stack-Scanning, erweiterte Fokus-Scanning
