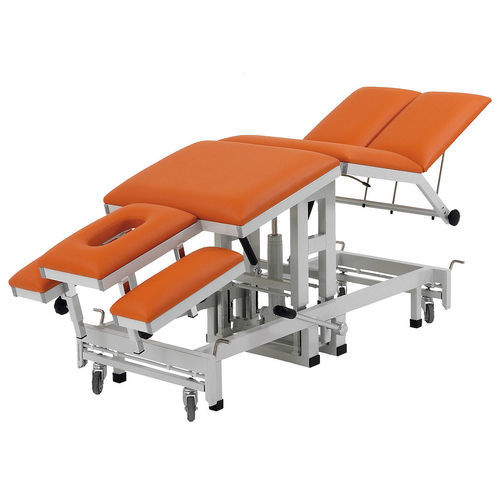

Orthopädie-Untersuchungsliege TH-1065/Y

für Physiotherapiefür Erwachsenehydraulisch

Produktübersicht
Die Therapieliege AGA-THERA TH-1065 besitzt eine siebenteilige Liegefläche und zahlreiche stufenlose Verstellmöglichkeiten. Sie ist für den Einsatz in Physiotherapie, Chiropraktik und Orthopädie ausgelegt. Höhe, Armauflagen, Beinteil, Rücken- und Kopfteil (mit Gesichtsausschnitt) sowie Sitzteil lassen sich variabel einstellen, z. B. für Trendelenburg-, Anti‑Trendelenburg- und Drainagelagen.

Höhenverstellungsvarianten

• Handkurbel — Bestell-Nr.: TH-1065/H
• Hydraulik (Fußpumpe) — Bestell-Nr.: TH-1065/Y
• Elektromotor (Handschalter oder optional Fußschalter) — Bestell-Nr.: TH-1065/E

Eigenschaften

• Präzisions-Doppelvierkantführungen zur Vermeidung von Wipp- und Schwingbewegungen der Liegeflächen.
• Handkurbel: wartungsfreies Getriebe, Übersetzungsverhältnis i = 10 mm/Umdrehung; Kurbel lässt sich unter der Liegefläche verstauen.
• Hydraulik: zentral eingebaute Fußpumpe; optionaler zusätzlicher Fußhebel (FPH-10) ermöglicht Bedienung von beiden Seiten.
• Elektro: geräuscharmer, wartungsfreier Antrieb mit Handschalter (optional Fußschalter) und Tastensperre. Motorische Anschlusswerte: 230 V, 50/60 Hz, 3,7 A, 850 W, IPX4, v = 11 mm/s, 10.000 N.
• Weite Unterkonstruktion mit Fahrbarkeit über ein Rollen-Hebe-System für hohe Standsicherheit unter Last.
• Rollen-Hebe-System hebt die Liege per Fußbedienung auf Lenkrollen Ø 75 mm oder senkt sie auf Füße für einen stabilen Stand.
• Sieben Polstersegmente (Armauflagen, Kopf-, Rücken-, Sitz- und Beinteile) mit je 64 mm Stärke.

Standardausführung

• Unterkonstruktion mit Fahrbarkeit in Form eines Rollen-Hebe-Systems, Lenkrollen Ø 75 mm.
• Bodenschoner (Aufsteckkappen) an den vier Stellfüßen.

Technische Daten
Bestellnummern: TH-1065/H | TH-1065/Y | TH-1065/E
Gestell: Lackiert
Länge (gesamt): 1.920 mm; Kopf / Rücken / Sitz / Fußteile: 430 / 515 / 455 / 505 mm
Breite: 620 mm
Höhenverstellung: 650 - 850 mm (Handkurbel / Hydraulik / Elektromotor)
Polstersegmente: 7-teilig
Polsterstärke: 64 mm
Kopfteilverstellung: +20° (Raster)
Armauflagen: -140 mm (Klemmung)
Sitz-/Rückenverstellung: +/-20° (Gasdruckfeder)
Beinteilverstellung: +/-30° (Klemmstangen)
Trendelenburgverstellung: 20° (Gasdruckfeder)
Anti‑Trendelenburgverstellung: 20° (Gasdruckfeder)
Belastbarkeit: 150 kg

Zubehör & Zusatzoptionen (Beispiele)

• FPH-10: Fußhebel mit Übertragungswelle und Verbindungsstück zur Bedienung der Hydraulik von beiden Seiten.
• HRM-14: Halbrundrolle, Schaumstofffüllung, Ø 200 x 400 mm, Kunstleder, mit Reißverschluss.
• KKM-16: Kopfkeil, Schaumstofffüllung, 450 x 400 x 80 / 10 mm, Kunstleder, mit Reißverschluss.
• RLM-20 / RM-12: Knierolle Ø 180 x 560 mm; Genickrolle Ø 140 x 400 mm; runde Rollen mit Schaumfüllung und Reißverschluss.

Technische Spezifikationen

• Serie: TH-1065 (Varianten: TH-1065/H, TH-1065/Y, TH-1065/E)
• Liegefläche: 7-teilig
• Gesamtlänge: 1.920 mm
• Breite: 620 mm
• Höhenbereich: 650–850 mm
• Polsterstärke: 64 mm
• Kopfteilwinkel: +20°
• Sitz/Rückenwinkel: ±20°
• Beinteilwinkel: ±30°
• Trendelenburg / Anti‑Trendelenburg: 20°
• Belastbarkeit: 150 kg
• Fahrbarkeit: Rollen-Hebe-System mit Lenkrollen Ø 75 mm; Bodenschoner an Stellfüßen
