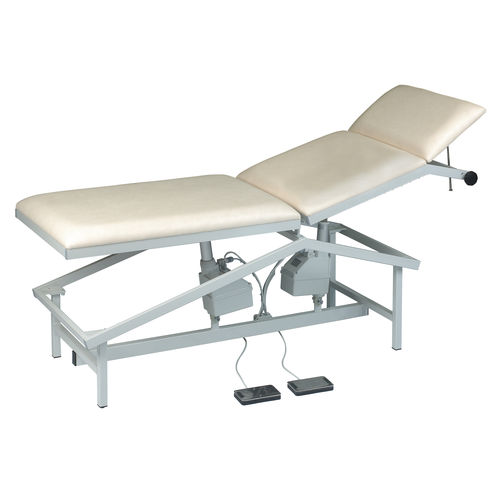

Untersuchungsliege für Ultraschalluntersuchungen SO-ZK 1065/EE

für ErwachseneelektrischAnti-Trendelenburg

Allgemeine Beschreibung
Die Sonographieliegen von AGA Sanitätsartikel sind speziell für Ultraschalluntersuchungen entwickelt und ermöglichen eine optimale Patientenlagerung zur Erhöhung der Aufnahmequalität. Erhältlich in zweiteiliger und dreiteiliger Ausführung, in fester Höhe, mit einstellbarer Dachstellung zur Entlastung der Wirbelsäule und zur besseren Darstellung von Nerven und Wirbelsäulenaufbau. Die dreiteilige Ausführung bietet zusätzlich eine verstellbare Kopftieflage zur verbesserten Sonographie der Schilddrüse.

Varianten

• 3‑teilige Ausführung – Bestell‑Nr.: SO‑ZK 1065/EE – drei Polstersegmente; Bein‑ und Rückenteile elektromotorisch verstellbar, Kopfteil manuell einstellbar; waagerechte Polsterstellung sowie Trendelenburg / Anti‑Trendelenburg, Dachstellung und Kopftieflage möglich.
• 2‑teilige Ausführung – Bestell‑Nr.: SO‑1065 – zwei Liegehälften gasdruckfederunterstützt verstellbar; waagerechte Polsterstellung sowie Trendelenburg / Anti‑Trendelenburg und Dachstellung möglich.

Eigenschaften

• Separate Ansteuerung der Polsterteile ermöglicht Umstellung von Dachstellung über Trendelenburg/Anti‑Trendelenburg bis zur waagerechten Polsterstellung.
• Hohe Standfestigkeit durch weite Auslage des Bodenrahmens; vier Stellfüße mit Fußbodenschonern (Einschlagkappen).
• Polsterstärke je Segment: 64 mm.
• Standardhöhe (bei waagerechter Polsterstellung): 700 mm.

SO‑ZK 1065/EE (dreiteilig)

• Liegeflächen (Kopf-/Rücken-/Beinteile) stufenlos durch Elektromotoren positiv/negativ verstellbar (+20° / -17°). Ansteuerung über Fußschalter (alternativ Handschalter ohne Aufpreis).
• Verstellung des Kopfteils stufenlos +40° / -30°; Arretierung durch Klemmgriff mit Klemmstangenmechanismus.
• Verstellungen auch bei Patienten bis 200 kg möglich. Verstellsysteme mit Tastensperren.
• Anschlusswerte je Motor: 230 V, 50/60 Hz, 3,7 A, 850 W, Schutzart IPX4, Geschwindigkeit v = 11 mm/s, 10.000 N.

SO‑1065 (zweiteilig)

• Die beiden Liegenhälften sind mittels Gasdruckfedern stufenlos verstellbar (+15° / -17°) und mit Handrädern arretierbar.
• Erforderliche Untersuchungspositionen sind vor dem Patienten einzustellen.

Technische Details (Tabelle)
Bestellnummern: SO‑1065 (2‑teilig) — SO‑ZK 1065/EE (3‑teilig)
Längen Kopf‑ bis Fußteile: 1.900 mm — SO‑1065: 950 / 950 mm; SO‑ZK 1065/EE: 350 / 600 / 950 mm
Breite: 650 mm
Höhe: 700 mm
Polstersegmente: 2‑teilig (SO‑1065) — 3‑teilig (SO‑ZK 1065/EE)
Polsterstärke: 64 mm
Belastbarkeiten: SO‑1065: 150 kg — SO‑ZK 1065/EE: 200 kg
Kopfteilverstellung: SO‑ZK 1065/EE: -30° / +40° (Klemmstangen) — SO‑1065: keine separate Kopfteilverstellung angegeben
Fuß‑ und Rückenteilverstellungen: SO‑1065: -17° / +15° (Gasdruckfedern) — SO‑ZK 1065/EE: -17° / +20° (Elektromotoren)
Trendelenburgverstellung: SO‑1065: 15° (Gasdruckfedern) — SO‑ZK 1065/EE: 17° (Elektromotoren)
Anti‑Trendelenburgverstellung: SO‑1065: 15° (Gasdruckfedern) — SO‑ZK 1065/EE: 17° (Elektromotoren)

Zur Standardausführung gehören

• Fußbodenschoner (Einschlagkappen) an den vier Stellfüßen.

Zubehör & Zusatzoptionen (Auswahl)

• Halbrundrolle HRM‑14, Schaumstofffüllung, Ø 200 x 400 mm, Kunstlederbezug, mit Reißverschluss.
• Kopfkeil KKM‑16, Schaumstofffüllung, 450 x 400 x 80/10 mm, Kunstlederbezug, mit Reißverschluss.
• Satz Laufrollen Ø 75 mm (LR‑75) und Ø 125 mm (LR‑125); vier Lenkrollen, zwei total feststellbar.
• Zentralverstellung mit Doppelrollen LR/Z‑125 (Doppellenkrollen Ø 125 mm) mit Tritthebeln am Kopf‑ und Fußende (nicht nachrüstbar).
• Nivellierfüße (Satz NF‑30) mit Einschlagkappen für Quadratstahlrohr 30 x 30 mm.
• Paar OP‑Schienen (OPS‑40/A, OPS‑60/A) in ca. 400 mm bzw. 600 mm Länge, Geräte‑Norm‑Schienen aus CrNi‑Stahl (nicht nachrüstbar).
• Papierrollenhalter P‑2065, verchromt, Montage an Liegenbeinen.
• Knierolle RLM‑20 (Ø 180 x 560 mm) und Genickrolle RM‑12 (Ø 140 x 400 mm), Rundrolle, Schaumstofffüllung, Kunstlederbezug, mit Reißverschluss.

Charakteristiken / Spezifikationen techniques

• Hersteller / Marke: AGA Sanitätsartikel
• Modelle: SO‑1065 (2‑teilig), SO‑ZK 1065/EE (3‑teilig)
• Polsterstärke: 64 mm
• Liegenbreite: 650 mm (variantenabhängig z. T. bis 800 mm bei Sonderausführungen)
• Gesamtlänge: 1.900 mm
• Höhe (waagerecht): 700 mm (Standard; Varianten mit z. T. 620–750 mm in Sonderausführungen)
• Belastbarkeit: 150 kg (SO‑1065) / 200 kg (SO‑ZK 1065/EE)
• Verstellbereiche Fuß‑/Rückenteile: SO‑1065: -17° / +15° (Gasdruckfedern) — SO‑ZK 1065/EE: -17° / +20° (Elektromotoren)
• Trendelenburg / Anti‑Trendelenburg: SO‑1065: 15° — SO‑ZK 1065/EE: 17°
• Kopfteilverstellung (SO‑ZK 1065/EE): +40° / -30° (Klemmstangenmechanismus)
• Elektromotor (je Motor, SO‑ZK 1065/EE): 230 V, 50/60 Hz, 3,7 A, 850 W, IPX4, Hubgeschwindigkeit ~11 mm/s, Kraft 10.000 N
• Polsterbezüge: strapazierfähige Kunstleder (verschiedene Farben und Kollektionen möglich); elektrisch leitfähige Bezüge als Option (gegen Aufpreis)
• Standardausstattung: vier Stellfüße mit Fußbodenschonern
