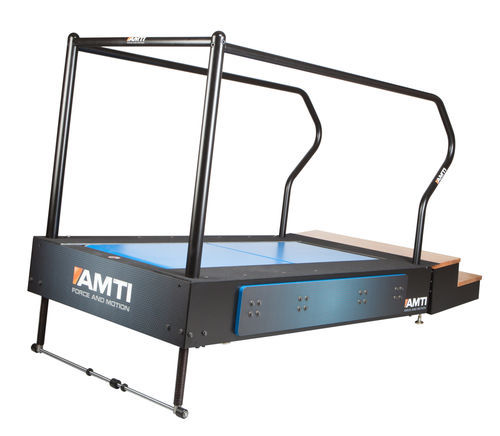

Laufband mit Neigung Tandem Treadmill

mit Geländer

Übersicht
Das Tandem-Laufband von AMTI ist ein kraftplattengestütztes Instrumentierungs-Laufband mit einem innovativen vorne‑nach‑hinten geteilten Banddesign, das eine kontinuierliche Lauffläche bewahrt und bilaterale Kraftmessungen beim Gehen und Laufen ermöglicht. Leistungsfähige digitale Motorregler und mitgelieferte Software ermöglichen die Steuerung von Geschwindigkeit, Laufrichtung und Neigung bis 25% sowie Geschwindigkeiten bis 20 km/h. Das Gerät wird vollständig montiert geliefert und enthält zwei integrierte 6‑Achsen‑Kraftplatten für synchronisierte bilaterale Datenerfassung.

Hauptmerkmale

• Neigung bis 25% Steigung
• Wendbare Bänder für Aufwärts- und Abwärtsprüfungen
• Zwei unabhängige 6‑Achsen‑Kraftplattformen mit jeweils 8800 N vertikaler Kapazität
• Einstellbare Geschwindigkeit bis 20 km/h
• Wird vollständig montiert geliefert; alle Softwarekomponenten sind auf einem von AMTI gelieferten PC vorinstalliert
• Einfache USB‑Integration mit führenden Motion‑Capture‑Systemen
• AMTI StrideWorks Software wandelt Vorder-/Rückkräfte in Echtzeit in Links-/Rechts‑Gliedmaßenkräfte um und kann Daten per USB streamen

Anwendung und Vorteile
Das Laufband unterstützt Studien zum Gehen und Laufen unter ebenen, bergauf- und bergab‑Bedingungen. Der verstärkte Rahmen und die integrierten 6‑Achsen‑Platten liefern hochqualitative Kraftdaten, geeignet für Langzeit‑Fatigue‑ oder stationäre Untersuchungen sowie für schnelle Mehrfachauftritte in klinischen und Forschungsumgebungen.

Installationsoptionen

• Über dem Boden: Steht auf dem Boden; wird mit Treppe zur bequemen Nutzung geliefert; optionale Rollen erlauben das Hinein-/Herausschieben aus dem Erfassungsvolumen.
• Unterflur (Grube): Installation in einer eingelassenen Betongrube oder einem erhöhten Technikboden; Oberflächen/Bänder bündig mit dem umgebenden Boden; wird mit Montage‑Schienen geliefert.

Angaben zu den integrierten Kraftplatten
Vertikale Kapazität: 8800 N
Horizontale Kapazität: 4500 N
Installierte Eigenfrequenz: 300 Hz (Fx, Fy)
Linearität: ±0,2% des Vollskalenwertes
Hysterese: ±0,2% des Vollskalenwertes

Gesamtangaben zum Laufband
Arbeitsfläche pro Band: 75 (L) x 61 (B) cm
Gesamtarbeitsfläche: 150 (L) x 61 (B) cm
Höhe des nicht geneigten Bandes: 30 cm
Gesamtabmessungen (inkl. Handläufe): 203 (L) x 114 (B) x 128 (H) cm
Bandgeschwindigkeit: 0–20 km/h
Neigungswinkel: 0–25% Steigung (14°)
Seitliche Handläufe: Abnehmbar
Vordere Stützpfosten: Zwei Pfosten, 91 cm hoch und 91 cm auseinander; abnehmbar (nur Nicht‑Neigungs‑Variante)
Gewicht: 400 kg
Struktur‑Eigenfrequenz: 120 Hz

Stromversorgung
208 VAC, 3‑phasig, WYE‑Schaltung, 20 A

Technische Spezifikationen

• Produkttyp: Kraftplatten-instrumentiertes Laufband mit vorne‑nach‑hinten geteiltem Band
• Bandkonfiguration: Vorne‑nach‑hinten geteilte Bänder mit 3 mm Spalt und synchronisierten Geschwindigkeiten
• Kraftmessung: Zwei integrierte 6‑Achsen‑Kraftplatten (bilaterale Kraftdaten)
• Vertikale Kapazität der Kraftplatten: 8800 N
• Horizontale Kapazität der Kraftplatten: 4500 N
• Installierte Eigenfrequenz der Kraftplatten: 300 Hz (Fx, Fy)
• Arbeitsfläche (je Band): 75 x 61 cm; Gesamtarbeitsfläche: 150 x 61 cm
• Bandgeschwindigkeitsbereich: 0–20 km/h
• Neigung: 0–25% Steigung (14°)
• Höhe nicht geneigtes Band: 30 cm
• Gesamtabmessungen (mit Handläufen): 203 x 114 x 128 cm
• Gewicht: 400 kg
• Struktur‑Eigenfrequenz: 120 Hz
• Linearität / Hysterese: ±0,2% Vollskala
• Stromversorgung: 208 VAC, 3‑phasig, WYE, 20 A
• Wird vollständig montiert geliefert; Software vorinstalliert auf von AMTI geliefertem PC; USB‑Integration mit Motion‑Capture‑Systemen
