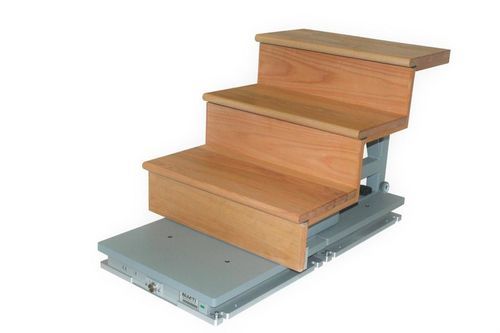

Übungstreppe

Übersicht Die abnehmbaren instrumentierten Treppen von AMTI isolieren die während von vier aufeinanderfolgenden Schritten erzeugten Kräfte und Momente und leiten diese Lasten auf eine von zwei darunter liegenden Volloberflächen-Kraftplatten. Die Treppe nutzt ein verschachteltes Plattform-Design, sodass sich die Übertragung auf die Kraftplatten abwechselt und nicht zwei aufeinanderfolgende Schritte auf dieselbe Platte übertragen.

Hauptmerkmale Volloberflächen-Kraftplatten sind in Standardgrößen erhältlich (40×60 cm oder 46×51 cm) und die Treppe wird an Gewindeeinsätzen auf den Oberseiten der Plattformen befestigt. Das Standard-Treppendesign bietet eine Stufenbreite von 23,8" mit 7" Steighöhe und 10,4" Auftrittstiefe.

Flexible Kraftplatten Wenn die Treppen nicht für eine Studie benötigt werden, können sie über durchgehende Montagebolzen vom Oberteil abgenommen werden, so dass die eingebetteten Kraftplatten unabhängig für Gleichgewicht, Gang, Laufen, Springen und andere Anwendungen genutzt werden können.

Systeminformationen Verwenden Sie die instrumentierten Treppen AMTI mit der Volloberflächen-Ausführung der 40×60 cm oder 46×51 cm Kraftplatten. Hinweis: Kraftplatten und Treppen werden separat verkauft.

Modelle und Größen Verfügbare Serien: BMS, HPS, MMS
Entsprechende Kraftplattengrößen (cm): 46×51, 40×60
*Nur Volloberflächen-Kraftplatten.

Technische Zeichnungen Montage- und technische Zeichnungen sind für die Baugruppen Kraftplatte+Treppe 400×600 und 464×508 verfügbar.

Technische Daten

• Funktion: isoliert Kräfte und Momente, die während von vier aufeinanderfolgenden Schritten erzeugt werden, und leitet Lasten an zwei darunterliegende Kraftplatten
• Verschachteltes Design: wechselt, welche Kraftplatte jede Stufe überträgt, sodass nicht zwei aufeinanderfolgende Stufen an dieselbe Platte übertragen
• Stufendimensionen (Standarddesign): 23,8" Stufenbreite; 7" Steighöhe; 10,4" Auftritt
• Befestigung: Treppe wird über durchgehende Montagebolzen an den Gewindeeinsätzen der Volloberflächen-Kraftplatten befestigt
• Kompatible Kraftplattengrößen: 40×60 cm und 46×51 cm (nur Volloberfläche)
• Verfügbare Kraftplattenserien: BMS, HPS, MMS
• Kraftplatten und Treppen werden separat verkauft
• Mindestanzahl der Platten in End-to-End-Konfiguration: 2 (erforderlich für die Nutzung mit Treppen)
