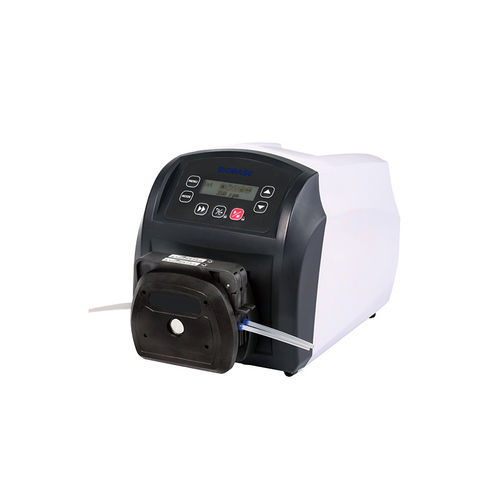

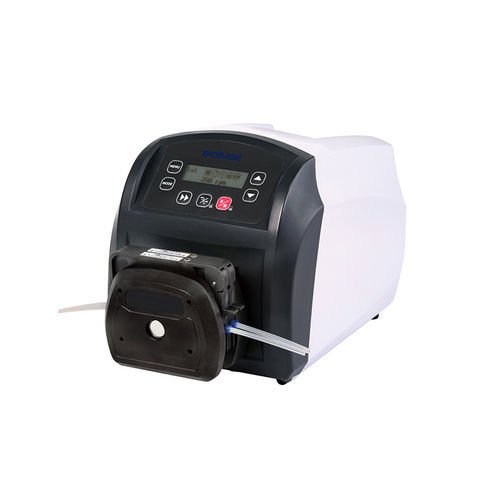

Kompakte Labor-Schlauchpumpe BT-S

zur Verteilung von Flüssigkeiten

Einführung
Die BT‑S Serie Peristaltikpumpen ist für Anwendungen ausgelegt, die eine sanfte, kontaminationsfreie För­derung von Flüssigkeiten erfordern. Verfügbare Modelle: BT101S, BT301S, BT601S. Standardschlauchlänge: 2 m.

Eigenschaften

• 128×32 LCD mit Umschaltung Chinesisch/Englisch, einfache Parameter­einstellung und übersichtliche Statusanzeige.
• Optional Lead Fluid APP für Fernstart/‑stopp, Drehzahlregelung und zeitgesteuerte Abläufe; optionale Überwachungsfunktionen (Abschaltalarm, Erinnerung an Schlauchwechsel).
• Verzögerter Start/Stop; Start/Stopp, Richtungsumkehr, Voll‑ und regelbare Drehzahl, Zustands­speicher bei Stromausfall.
• Externe analoge Geschwindigkeitsregelung; externe Steuersignale regeln Start/Stop und Vorwärts/Rückwärts mit physikalischer Isolierung; Eingangsbereich 5–24 V.
• Externer Drehzahlsignaltyp (Spannung oder Strom) am Bedienfeld wählbar (0–5V Standard; 0–10V / 4–20mA optional).
• RS485‑Schnittstelle, Modbus‑Protokoll unterstützt; Kommunikationsparameter konfigurierbar für Anlagenintegration.
• OEM/ODM‑Parameterkonfiguration möglich; Leiterplatte mit Conformal Coating für Staub‑ und Feuchteschutz.
• Großer Eingangsspannungsbereich und hohe Störfestigkeit; ABS‑Gehäuse, kompakte Abmessungen.

Technische Parameter
Modell | BT101S | BT301S | BT601S
Durchflussbereich | 0,0001–720 ml/min | 0,005–1750 ml/min | 0,006–3000 ml/min
Rotationsbereich | 0,1–150 U/min | 0,1–350 U/min | 0,1–600 U/min
Geschwindigkeitsauflösung | 0,1–100 U/min: 0,1 U/min; 100–600 U/min: 1 U/min
Geschwindigkeitsgenauigkeit | <±0,5%
Stromversorgung | AC100–240V, 50/60Hz
Leistungsaufnahme | <30W | <40W | <50W
Externe Steuerung | Digitaleingang 5V/12V Standard, 24V optional; analog 0–5V Standard, 0–10V oder 4–20mA optional
Kommunikation | RS485 (Modbus)
Arbeitsumgebung | Umgebungstemperatur 0–40°C, rel. Luftfeuchte <80%
Schutzart | IP31
Abmessungen (L×B×H) | 261×180×197 mm
Antriebsgewicht | 4,5 kg | 4,7 kg | 4,9 kg
Verpackungsgröße | 430×290×320 mm
Bruttogewicht | 8 kg

Pumpenkopf
Verschiedene Pumpenkopf‑Typen und Rollenanzahlen sind kompatibel, um einen großen Durchflussbereich abzudecken (ein‑ und mehrkanalige Köpfe verfügbar).

Anwendbare Pumpenkopf‑, Schlauch‑ und Durchflussparameter
Fahrermodell / Pumpenkopf / Kanäle / Schlauch (Wandstärke/ID) / Einzelkanal‑Durchfluss (ml/min)
BT101S — DG/DS (6 Rollen) / 1,2,4 / Wand 0,8–1 mm, Innendurchm. ≤ 3,17 mm / 0,00016–49
BT101S — DG/DS (10 Rollen) / 1,2,4 / Wand 0,8–1 mm, Innendurchm. ≤ 3,17 mm / 0,00011–32
BT101S — DT10‑18/28 / 1,2 / 13#14#, Wand 0,8–1 mm, Innendurchm. ≤ 3,17 mm / 0,00023–64
BT101S — YZ15T / 1,2 / Schläuche 13#14#19#16#25#17#18# / 0,005–641
BT101S — YT25 / 1 / Schläuche 114#116#15#24#35#36# / 0,024–750
BT301S — YZ15T / 1,2 / Schläuche 13#14#19#16#25#17#18# / 0,005–1495
BT301S — YT25 / 1 / Schläuche 114#116#15#24#35#36# / 0,024–1750
BT601S — YZ15T / 1,2 / Schläuche 13#14#19#16#25#17#18# / 0,005–2562
BT601S — YT25 / 1 / Schläuche 114#116#15#24#35#36# / 0,024–3000

Bemerkung
Kunden können jedes Schlauchmodell als Standardkonfiguration wählen; Standardlänge des Schlauchs: 2 Meter.

Spezifikationen

• Marke: BIOBASE
• Serie/Modell: BT‑S (BT101S, BT301S, BT601S)
• Durchflussbereiche: 0,0001–720 / 0,005–1750 / 0,006–3000 ml/min
• Rotationsbereiche: 0,1–150 / 0,1–350 / 0,1–600 U/min
• Auflösung/Genauigkeit: 0,1 U/min (0,1–100 U/min) / 1 U/min (100–600 U/min); <±0,5%
• Stromversorgung: AC100–240V, 50/60Hz
• Externe Steuerung: digital 5V/12V (std), 24V opt.; analog 0–5V (std), 0–10V / 4–20mA opt.
• Kommunikation: RS485 (Modbus)
• Schutzart: IP31; Betrieb 0–40°C, rel. Luftfeuchte <80%
• Abmessungen: 261×180×197 mm; Bruttogewicht verpackt: 8 kg
• Standard Schlauchlänge: 2 m
