Labor-Datenerfassungssystem IX-118

8 KanäleUSB

Präsentation

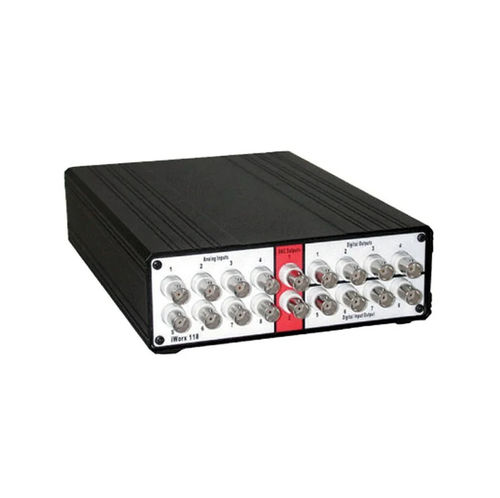

Der IX-118 ist ein Hochgeschwindigkeits- und hochauflösendes Datenerfassungssystem für Laboraufzeichnungen wie Organbad, EKG, Druckmessungen und allgemeine physiologische Messungen. Er bietet 8 analoge Eingänge, 8 digitale Ausgänge, 4 digitale Eingänge und 2 unabhängig programmierbare DACs. Die Hardware wird über native USB-Schnittstelle an PC-kompatible Computer angeschlossen und unterstützt Plug-and-Play; standardisierte BNC-Anschlüsse erleichtern die Integration mit Laborgeräten.

Systemanforderungen
Der IX-118 wird mit der Software LabScribe verwendet. Minimale empfohlene Konfiguration: Pentium III (oder gleichwertig), Windows 98 oder neuer, 128 MB RAM und 100 MB freier Festplattenspeicher. Eine Internetverbindung kann für Software-Updates erforderlich sein.

Analoge Ausgänge
Das Gerät verfügt über 2 unabhängig programmierbare analoge Ausgänge (DAC) mit einem Bereich von +/-10 V. Ausgänge können synchronisiert werden; Stimulusparameter (Pulsbreite, Frequenz, Amplitude) sind in der LabScribe-Symbolleiste anpassbar. Standardprotokolle umfassen Puls, Zug und Stufen; eine konfigurierbare Haltespannung ermöglicht Anwendungen im Spannungs-Clamp.

Auflösung und Rauschen
Der IX-118 verwendet einen 16-Bit-ADC über einen Eingangsbereich von 10 V. Typisches Eingangrauschen liegt bei < 1 mV, wodurch in vielen Anwendungen Signale von etwa 10 mV bis 10 V ohne externen Verstärker direkt aufgezeichnet werden können.

Technische Daten

• Model / Reference: IX-118
• Abtastrate: 100 kHz
• Analoge Eingänge: 8 Kanäle
• Digitale Ausgänge: 8
• Digitale Eingänge: 4
• Analoge Ausgänge (DAC): 2, +/-10 V, unabhängig programmierbar
• ADC-Auflösung: 16 Bit
• Eingangsspannungsbereich: bis zu 10 V
• Typisches Eingangrauschen: < 1 mV
• Anschlüsse: BNC Standard
• PC-Schnittstelle: native USB (plug-and-play)
• Typische Anwendungen: Organbadaufzeichnungen, EKG, Druckmessungen, allgemeine Labor-Datenerfassung
• Software: LabScribe (Minimum: Pentium III, Windows 98+, 128 MB RAM, 100 MB freier Platte; Internet empfohlen für Updates)
• Gehäuse: kompakt, geringer Platzbedarf auf dem Labortisch
