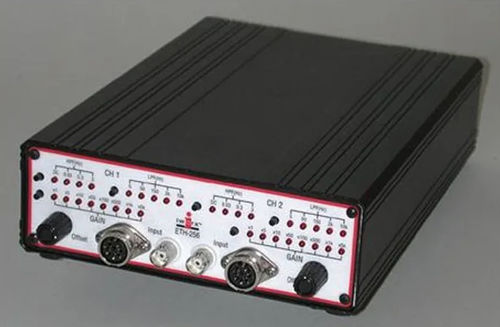

EMG-Verstärker ETH-256

EKGEEG2 Kanäle

Präsentation
Der ETH-256 ist ein universell einsetzbarer Verstärker für die Lebenswissenschaften, entwickelt für rauscharmen Einsatz bei Biopotenzialen und zur Signalaufbereitung von Dehnungsmessstreifen-Transducern. Seine hohe Eingangsimpedanz und die gute Gleichtaktunterdrückung ermöglichen zuverlässige Erfassung von ECG-, EMG- und EEG-Signalen sowie Messungen von Kraft-, Weg- und Drucksensoren. Jeder Kanal liefert eine Anregung von ±5,0 V bis zu 50 mA. Adapterkabel für gebräuchliche Sensortypen sind erhältlich.

Funktionsweise
Der ETH-256 bietet acht wählbare Verstärkungsstufen und konfigurierbare aktive Filter zur Signalaufbereitung. Jeder Kanal kann als Brücken-Transducer-Verstärker (differenzieller Eingang, hohe Eingangsimpedanz) oder als AC-gekoppelter Biopotenzial-Vorverstärker für menschliche Aufnahmen betrieben werden. Ein dreileitiges isoliertes Kabel wird für sichere Oberflächenaufnahmen von ECG/EMG/EEG mitgeliefert.

Hauptmerkmale

• Zweikanal-Verstärker für Lebenswissenschaften, hohe Leistung
• 8 Verstärkungsstufen: x1, x5, x10, x50, x100, x500, x1k, x5k
• Kanäle konfigurierbar als Brücken-Transducer-Verstärker oder Biopotenzial-Verstärker
• Rauscharmes, AC-gekoppeltes Vorverstärkersystem für Biopotenziale
• Vierpolige aktive Filter mit steilen Flanken
• Hochpassfilter-Optionen: DC, 0,03 Hz, 0,3 Hz, 3 Hz
• Tiefpassfilter-Optionen: 5 Hz, 50 Hz, 150 Hz, 2 kHz, 10 kHz
• Pro Kanal ±5,0 V Anregung bis 50 mA
• Eingangsimpedanz 10 GΩ (Brückenmodus) mit differentieller Eingangsstruktur
• Dreileitiges isoliertes Kabel für sichere menschliche ECG/EMG/EEG-Aufnahmen

Anwendungsbereiche

• Rauscharmes Erfassen menschlicher Biopotenziale (ECG, EMG, EEG)
• Signalaufbereitung für Dehnmessstreifen-Transducer (Kraft, Weg, Druck)
• Messung von Thermistoren, pH-Elektroden und anderen widerstandsabhängigen Sensoren
• Lehre und Forschung in Physiologie, Pharmakologie und biomedizinischer Technik

Technische Daten

• Modell / Referenz: ETH-256
• Kanäle: 2
• Verstärkungsstufen: x1, x5, x10, x50, x100, x500, x1k, x5k
• Hochpassfilter-Optionen: DC, 0,03 Hz, 0,3 Hz, 3 Hz
• Tiefpassfilter-Optionen: 5 Hz, 50 Hz, 150 Hz, 2 kHz, 10 kHz
• Filterdesign: vierpolige aktive Filter
• Eingangsimpedanz (Brückenmodus): 10 GΩ
• Anregungsausgang pro Kanal: ±5,0 V bei 50 mA
• Eingänge: differentieller Eingang für Brückentransducer; dreileitige isolierte Messkopf für Biopotenziale
• Rauschen: rauscharmes, AC-gekoppeltes Vorverstärkersystem für Biopotenzialaufnahmen
• Anwendungen: ECG, EMG, EEG, Dehnungsmessstreifen-Transducer, Thermistoren, pH-Elektroden
