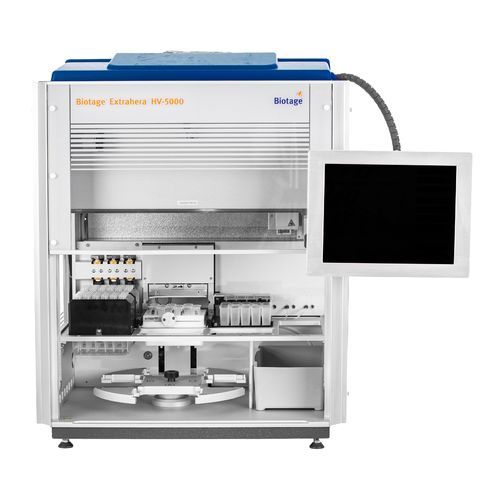

Automatisiertes Probenvorbereitungsgerät Extrahera™ HV-5000

für klinisches LaborRechtsmedizinzur Probenvorbereitung

Übersicht

Automatisierte Probenvorbereitungsstation für hochvolumige Festphasenextraktion (SPE) und unterstützte Flüssig-Extraktion (SLE). Integriert SMART-Pipettierung, eine 4-Kanal-Pipettierköpfeinheit, Druckaufsatzverarbeitung und ein intuitives Touchscreen-Interface für GLP-fähige Workflows.

Hauptvorteile

• Vierpositions-Karussell auf der unteren Ebene für flexible Eluat- und Abfallsammlung zur Optimierung der Methodenentwicklung.
• Dreifache Abfalltrennung für organische, wässrige und chlorierte Abfälle zur Verbesserung der Entsorgungslogistik.
• Positive Druckeinheit sorgt für reproduzierbaren Durchfluss und kontrollierte Elution für robuste, reproduzierbare Methoden.
• Integrierter Abluftventilator ermöglicht Aufstellung auf der Bank, in der Abzugshaube oder im mobilen Labor.
• 4-Kanal-Pipettierkopf ermöglicht parallelen Transfer von Proben und Lösungsmitteln mit 250–5000 µL pro Kanal zur Durchsatzsteigerung.
• Touchscreen-Bedienung mit Audit-Trail und Benutzerverwaltung für GLP-Compliance.
• Oberes Deck mit sechs konfigurierbaren Positionen für großvolumige Probenarbeitsabläufe und Zubehör.
• Fünf automatisch nachfüllbare 40 mL Lösungsmittelbehälter minimieren manuelle Eingriffe und unterstützen den Dauerbetrieb.

Ausgelegt für großvolumige Probenvorbereitung

Konzipiert für Labore, die große Probenmengen verarbeiten; unterstützt 3–15 mL SPE- und SLE-Kartuschen. Der 4-Kanal-Pipettierkopf saugt und dosiert 250–5000 µL pro Kanal und ermöglicht die parallele Verarbeitung von bis zu 48 Proben mit kontrollierter Genauigkeit und Reproduzierbarkeit.

SMART-Pipettierung und Workflow-Automatisierung

SMART loading passt die Pipettenabsenkung an die Aspirationsgeschwindigkeit an und verhindert Luftansaugung und Überlauf für saubere, präzise Transfers. Paralleles Pipettieren und automatisierte Lösungsmittelhandhabung reduzieren manuelle Schritte und erhöhen den Durchsatz.

Anwendungen

• Forensische Toxikologie und Dopingkontrolle (validierte Workflows)
• Lebensmittelsicherheits-Tests
• Umweltanalytik, einschließlich PFAS-Workflows
• Klinische und bioanalytische Probenvorbereitung
• Hochdurchsatz-Labore mit GLP-Anforderungen

Technische Daten / Spezifikationen

• Lösungsmittelkapazität: 5 auto + 5 manuelle Reservoirs
• Abmessungen: 860 × 570 × 790 mm (33.8” x 22.4” x 31.1”) mit Touchscreen
• Gewicht: 80 kg (176 lbs.)
• Schnittstellen: Touchscreen, USB 2.0, Ethernet
• Pumpenkapazität Pipette: 250–5000 μL
• Pipettier-Spezifikationen: Bei 250 μL: ±2,0% Genauigkeit und 3,0% CV; Bei 500 μL: ±1,5% Genauigkeit und 2,0% CV; Bei 1000 μL: ±1,0% Genauigkeit und 1,5% CV; Bei 5000 μL: ±0,5% Genauigkeit und 1,0% CV
• Druckeinheit: Verarbeitung 0–5 Bar (0,1 Bar Schritte); Plattentrocknung: 5 Bar bei 600 mL/min
• Format: 48-Positionen-Racks für 3 mL (tabless) Säulen; 24-Positionen-Racks für 3 und 6 mL Säulen; 12-Positionen-Racks für 10 und 15 mL (tabless) Säulen
• Plattenpositionen: Oberes Deck 6 Positionen für Proben, Extraktionsplatten, Spitzen und Lösungsmittel; 4 Positionen auf dem unteren Karussell für mehrere Elutionen und Abfall
• Einwegspitzen: Einweg-Probenpipettenspitzen (Position 2): 5000 μL klare Spitzen; Einweg-Lösungsmittelspitzen (Positionen 1 und 6): 5000 μL klare Spitzen
• Betriebstemperatur: 18 °C bis 32 °C; Lagerung und Transport: -25 °C bis 60 °C
• Feuchte: 10 bis 90% r.F.
• Stromversorgung: 100 bis 240 V, 50/60 Hz
• Sicherungen: T4A am Stromanschluss (2 erforderlich)
• Maximale Leistungsaufnahme: 300 VA
• Druckluftversorgung: >5 L/min, 6 ± 0.2 bar (0.6 ± 0.02 MPa; 87 ± 3 psi)
• Inertgasversorgung: AIR-Port >5 L/min, 6 ± 0.2 bar; N2-Port: 1 L/min während Verarbeitung und 70 L/min bei Plattentrocknung, 6 ± 0.2 bar
• Vakuumversorgung: Teildruckbereich < 500 mbar (50 kPa; 7 psi); niedrige Rate: ≥ 8.3 L/min
• Max. Schalldruckpegel: 65 dB(A)
• GLP: GLP-fähige Software mit Audit-Trail und Benutzerverwaltung
• Zertifizierungen: CE, CSA
