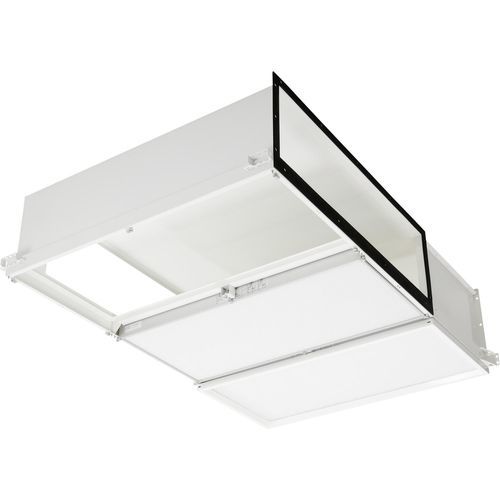

Filterdecke für OP-Saal CamHosp® 2

Laminar-Flow

Übersicht
Modulares Filterdeckensystem mit einströmigem Luftstrom, ausgelegt für Operationssäle und entsprechend den Anforderungen für Risikozonen 3 und 4 gemäß NFS 90-351.

Hauptmerkmale

• Werkseitig montiertes, modulares Design
• Sichere Montage vor Ort durch Verschraubung
• Langlebige Luftdichtigkeit an Modulstößen
• Schnelle und sichere HEPA-Filterinstallation von der Saalseite
• Innenraum des Plenums frei gestaltet für Reinigung und Dekontamination
• Optionale dichte LED-Leuchten und Durchführungen für Lampen
• Filter-Schutzoptionen: Screentek oder Protek

Spezifikationen
Anwendung:
Modulares Filterdeckensystem mit einströmigem Luftstrom für Operationssäle.

Konstruktion und Montage:
Jedes Modul ist werkseitig montiert und abgedichtet. Aufbau: Stahlplenum und durchgehend geschweißte luftdichte Plattform mit 1,5 mm Stärke. Module werden vor Ort verschraubt; die Luftdichtigkeit zwischen Modulen entsteht mechanisch. Außen- und Innenbeschichtung: ofengehärtete Epoxidbeschichtung RAL 9010 mit Grundierung. Prüfanschluss, vom Operationssaal zugänglich, ermöglicht Differenzdruckmessung und Aerosolprobenahme. HEPA-Filter werden von der Saalseite mittels Kompressionsbegrenzer und vormontierten, einliegenden Laschen sicher geklemmt. Gehäusedichtigkeit bei 450 Pa: Klasse B (EN 1886:1998); Klasse L1 (M) (PR EN 1886:2003); Klasse C (PR EN 12237:2003). Dichtheit der Stöße bei 450 Pa: maximale lokale Penetration < 10-4 (0,01 %) gemäß ISO EN14644-3.

Technische Daten

• Anwendung: Modulares Filterdeckensystem mit einströmigem Luftstrom für Operationssäle
• Konstruktion: Werkseitig abgedichtete Module; Stahlplenum und 1,5 mm durchgehend geschweißte luftdichte Plattform
• Montage: Vor Ort verschraubt mit mechanisch gebildeten luftdichten Stößen
• Oberfläche: Ofengehärtete Epoxidbeschichtung RAL 9010 mit Grundierung; Optionen Screentek (Monofilament-Polyester) oder Protek (perforiertes Stahlblech)
• Prüfanschluss: Ein zugänglicher Anschluss zur Messung des Druckverlusts und zur Aerosolprobenahme
• HEPA-Filtereinbau: Schnelles Klemmen von der Saalseite mit Kompressionsbegrenzer und vormontierten Laschen
• Gehäusedichtigkeit (450 Pa): Klasse B EN 1886:1998; Klasse L1 (M) PR EN 1886:2003; Klasse C PR EN 12237:2003
• Dichtheit Stöße (450 Pa): maximale lokale Penetration < 10-4 (0,01 %) ISO EN14644-3
