HEPA-Filter CleanSeal Side-C

Luftfür Reinraumfür Gesundheitseinrichtungen

Beschreibung

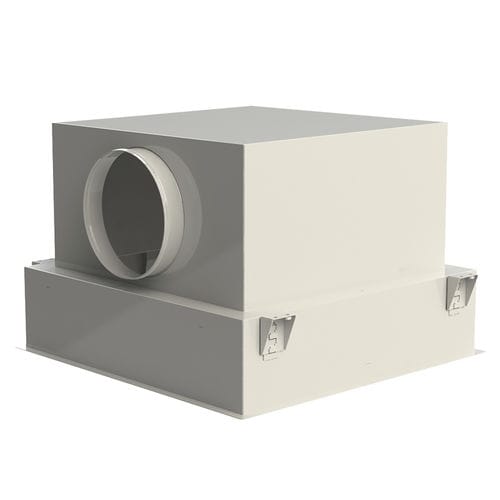

Vollverschweißtes endständiges Schwebstofffiltergehäuse für den Deckeneinbau, mit seitlichem Rundkanalanschluss und optionaler, vom Raum aus verstellbarer Klappe. Geeignet für Zu- oder Abluftstrom, normgerecht in Reinräumen oder anderen kontrollierten Umgebungen. Kundenspezifische Anpassungen möglich.

Hauptmerkmale

• Werkzeugloses Einspannen
• Schnelle Gitterarretierung für sofortigen Zugriff auf den Filter
• Komplettes Sortiment an austauschbaren Diffusionsplatten
• Langfristige Zuverlässigkeit und Dichtheit: robuste vollverschweißte Konstruktion
• Option mit Dämpfer

Varianten / Artikelliste
Artikel | Breite (mm) | Höhe (mm) | Tiefe (mm) | Abmessungen Breite (mm) | Abmessungen Höhe (mm)
CL-SW-3P3-P-XX-S-C-160-D--AAA0 | 392 | 392 | 410 | 305 | 305
CL-SW-4P4-P-XX-S-C-200-D--AAA0 | 544 | 544 | 450 | 457 | 457
CL-SW-4P4-P-XX-S-C-250-D--AAA0 | 544 | 544 | 500 | 457 | 457
CL-SW-5P5-P-XX-S-C-250-D--AAA0 | 595 | 595 | 500 | 508 | 508
CL-SW-5P5-P-XX-S-C-315-D--AAA0 | 595 | 595 | 565 | 508 | 508
CL-SW-6P6-P-XX-S-C-250-D--AAA0 | 697 | 697 | 500 | 610 | 610
CL-SW-6P6-P-XX-S-C-315-D--AAA0 | 697 | 697 | 565 | 610 | 610
CL-SW-11P5-P-XX-S-C-315-D-LS-AAA0 | 1195 | 595 | 565 | 508 | 1108
CL-SW-11P5-P-XX-S-C-315-D-SS-AAA0 | 1195 | 595 | 565 | 508 | 1108
CL-SW-12P6-P-XX-S-C-315-D-LS-AAA0 | 1307 | 697 | 565 | 610 | 1220
CL-SW-12P6-P-XX-S-C-315-D-SS-AAA0 | 1307 | 697 | 565 | 610 | 1220

Spezifikationen / Kommentar
Anwendung: Turbulente Luftverteilung in Reinräumen bei begrenztem Platz
Konstruktion: Verzinkter Stahl mit vollverschweißten Nähten
Endbearbeitung: Weiße Epoxidbeschichtung, RAL 9010
Anschluss: Seitlicher runder Kanalanschluß. Handverstellung von der Reinraumseite. Anschlussstutzen lässt sich entfernen und austauschen
Für Filter (separat zu bestellen): Rahmenhöhe der MEGALAM MD/MX/MG Gel-Dichtung (66/90/110 mm)
Filterbefestigung: Werkzeugloser, höhenverstellbarer Schnellverschluss zum sofortigen, sicheren Einspannen, inklusive Dichtungsdruckbegrenzer
Steuerungseinrichtung: raumseitiger Anschluß für Differenzdruck oder Partikelaufgabe
Gehäuseinstallation: Mittels abnehmbarer Universalblöcke; zur Aufhängung mit Gewindestangen, Integration an der Zwischendecke oder Montage an T‑Rahmensystem
Auslaßgitter (separat zu bestellen): bündig eingehängte Gitter mit Schnellverriegelung; Lochblech, 4-seitig, einstellbare Lamellen, Drallauslaß
Optional: Ausführungen mit Dichtsitzprüfeinrichtung, für Filter mit Gel-Dichtung oder andere Filterhöhen

Charakteristiken / Technische Spezifikationen

• Produkttyp: Vollverschweißtes HEPA/Schwebstoff-Deckengehäuse mit seitlichem Rundkanalanschluss
• Material: Verzinkter Stahl, vollverschweißte Nähte
• Oberfläche: Weiße Epoxidbeschichtung (RAL 9010)
• Anschlussart: seitlicher runder Kanalanschluss, abnehmbarer Anschlussstutzen
• Filterrahmenhöhe kompatibel: MEGALAM Gel-Dichtung 66 / 90 / 110 mm (Filter separat)
• Filterbefestigung: werkzeugloser, höhenverstellbarer Schnellverschluss mit Dichtungsdruckbegrenzer
• Installationsoptionen: Gewindestangen, Zwischendecke, T‑Rahmensystem
• Optionen: verstellbare Klappe raumseitig, Dämpferoption, Dichtsitzprüfeinrichtung, verschiedene Auslaßgitter
• Anwendungen: Reinräume und andere kontrollierte Umgebungen, Zu- oder Abluftströme
