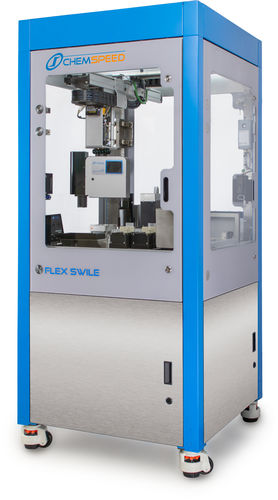

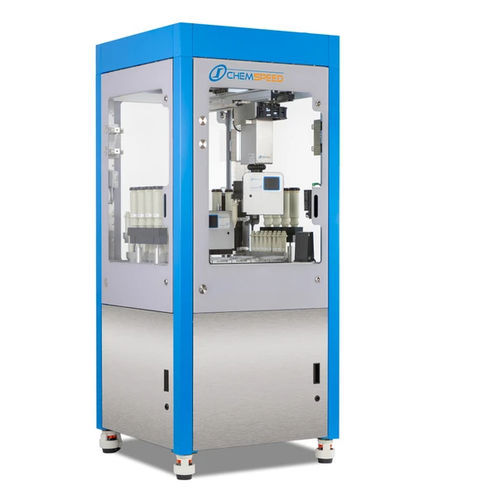

Automatisches Probenvorbereitungsgerät FLEX SWILE DSC

automatisiertvollautomatischfür Forschungszwecke

Überblick
Die differentiell-thermische Analyse mittels DSC (Differential Scanning Calorimetry) ist eine zentrale Methode zur Identifizierung und Charakterisierung von Materialien durch Messung von Enthalpieänderungen in Abhängigkeit von Temperatur oder Zeit. Sie wird in Forschung, Entwicklung und Qualitätskontrolle der chemischen und pharmazeutischen Industrie eingesetzt, z. B. zur Bestimmung von Glasübergang, Schmelzpunkt, Kristallisationsgrad, Phasenübergängen, Protein-Denaturierung und Zersetzung. Für zuverlässige DSC-Daten ist eine konsistente Probenvorbereitung erforderlich, während das manuelle Befüllen und Verschließen von Tiegeln zeitaufwendig und fehleranfällig ist.

Die FLEX SWILE DSC Lösung automatisiert die komplette DSC-Probenvorbereitung. Das System führt eine echte one-to-one gravimetrische "pick & decision dispense" von Feststoffen durch und kombiniert das proprietäre overhead gravimetric dispensing Tool von Chemspeed mit einer on-deck Analysenwaage. Ein modifiziertes 4-Needle Head Liquid Handling Tool setzt und drückt Deckel in DSC-Tiegel und formatiert geschlossene Tiegel in Autosampler-Racks um, sodass gebrauchsfertige Proben ohne manuelle Eingriffe bereitgestellt werden. Einweg-Glasspitzen und SWIN-Dispenser verhindern Kreuzkontamination. SWINs sind in verschiedenen Durchmessern verfügbar, um die Zielmenge anzupassen. Ein Tilt/Shake-Rack lockert Pulver vor der Aufnahme.

Arbeitsablauf (FLEX SWILE DSC)

• Optionales Auslesen des Barcodes des Ausgangsgefäßes
• Transport des Ausgangsgefäßes zum Tilt/Shake-Rack zum Auflockern des Materials
• Pick und Dispense des Feststoffs (gravimetric pick & decision dispense)
• Transport der Tiegel-MTP zur Halterung
• Aufsetzen des Deckels auf den Tiegel
• Hineindrücken des Deckels in den Tiegel
• Transport der geschlossenen Tiegel zum Autosampler-Rack
• Wiederholen

Vorteile

• Decision dispensing für hohe Genauigkeit und Präzision
• Dispensierbereich: von einigen hundert Mikrogramm (~100 μg) bis ~5 mg mit ~±10 μg Auflösung (optionale on-deck Waage für 10 μg)
• Keine Kreuzkontamination (Einweg-Glasspitzen)
• Kein Totvolumen
• Unbeaufsichtigter Betrieb für höhere Durchsatzleistung
• Vollständig inertes Glas-Fließpfadmaterial für empfindliche Verbindungen
• Proprietäre Schnittstelle zum Roboter-Werkzeugwechsel
• Belüftete Haube und Wagenoptionen für Sicherheit und Installation
• Optimierte Stellfläche (~90 x 90 cm) im Verhältnis zur Kapazität
• Modular: SWILE Robotic Tool lässt sich mit weiteren Werkzeugen zu mehreren Workflows kombinieren
• Enthaltene Module: on-deck Analysenwaage, Tilt/Shake-Rack, Barcode-Leser, Multigripper
• Automatisierte Probenabgabe in DSC-Tiegel (optionale on-deck Waage für 10 μg Auflösung)
• Automatische Deckelpositionierung und Tiegelverschluss
• Reformatierung geschlossener Tiegel in DSC-Autosampler-Racks (verschiedene Rack-Formate unterstützbar)
• AUTOSUITE SOFTWARE — Versuchskonzeption, -durchführung und Basisdatenanalyse über Drag-&-Drop-Oberfläche
• Schnittstellen für LIMS- und ELN-Integration verfügbar

Technische Merkmale / Spezifikationen

• Lösungsname: FLEX SWILE DSC
• Gravimetrische "pick & decision dispense" von Feststoffen (one-to-one gravimetrische Abgabe)
• Dispensierbereich: ~100 μg bis ~5 mg
• Auflösung/Präzision: ca. ±10 μg (optionale on-deck Waage für 10 μg Auflösung)
• Werkzeuge: proprietäres overhead gravimetric dispensing Tool + modifiziertes 4-Needle Head Liquid Handling Tool zur Deckelplatzierung
• Verbrauchsmaterialien: Einweg-Glasspitzen; SWIN-Dispenser in mehreren Durchmessern
• Hilfsmodule: on-deck Analysenwaage, Tilt/Shake-Rack zum Auflockern von Pulvern, Barcode-Leser, Multigripper
• Automatisierte Funktionen: gravimetrisches Pick & Dispense, Deckelplatzierung, Deckeleinpressen, Reformatierung in DSC-Autosampler-Racks
• Materialien: vollständig inertes Glas-Fließpfadmaterial für dispensierte Feststoffe
• Sicherheit/Installation: belüftete Haube und Wagenoptionen
• Stellfläche (typischer optimierter Aufbau): ~90 x 90 cm
• Software: AUTOSUITE für Versuchskonzeption, -durchführung und Analyse; Integrationsmöglichkeit mit LIMS / ELN
