Testphantom für IRM RW3

für Computertomographiefür Strahlentherapiefür MR-geführte Strahlentherapie

Übersicht
RW3 Solid Water Phantom bilden das weiche menschliche Gewebe präzise nach und liefern reproduzierbare Ergebnisse für QA, Inbetriebnahme und Dosimetrie in der Strahlentherapie. Das homogene RW3-Material dient als stabiler Referenzkörper für die Kalibrierung von Photonen- und Elektronenstrahlen sowie für die langfristige Dosisverifikation.

Hauptmerkmale

• Gewebeäquivalentes RW3-Material mit nachgewiesener Wasseräquivalenz für die Dosimetrie
• Modulare Phantom-Systeme: EASY SLAB, EASY CUBE und austauschbare Kopf/Körper/Oval/Zylinder-Segmente
• MR-kompatible und MR-conditional Varianten, spezifiziert bis 3T, falls zutreffend
• CE/MDR-konforme und FDA-bereite Dokumentation für klinische und OEM-Einsätze
• Maßgeschneiderte Adapterplatten und Einsätze für Ionisationskammern, Dioden, TLDs, EPIDs und Filme
• CT-basierte Homogenitätsprüfung jeder Einheit vor Versand
• Langanhaltende Strahlen- und mechanische Stabilität zur Minimierung von Dichteverschiebungen und Oberflächenveränderungen

Vorteile

• Nachgewiesene Gewebeäquivalenz (Dichte ~1,045 g/cm³) für reproduzierbare Dosiervorkommen über verschiedene Detektoren und Setups
• Strahlenstabiler Werkstoff für wiederholte QA- und Kalibrierzyklen
• Modulares Design unterstützt eine Vielzahl von QA-Geometrien und Detektorjustagen
• OEM-Integrationsoptionen mit kundenspezifischen Adaptern, Einsätzen und rückverfolgbarer Dokumentation
• Kompatibilität mit gängigen QA-Detektoren: Ionisationskammern, Diodendetektoren, TLDs, EPIDs und radiosensitiven Filmen

Anwendungen

• Routine-QA: absolute Dosisprüfungen und Strahlgleichmäßigkeitskontrollen
• TPS-Inbetriebnahme: Validierung und Abgleich von Planungsdaten
• End-to-End-Tests: Workflow-Überprüfung von Bildgebung bis Bestrahlung
• Detektorkalibrierung: Prüfung von Ionisationskammern und Dioden
• OEM-Systemtests und Integration mit konfigurierbaren Phantom-Aufbauten

Hinweise zur modularen Produktfamilie
EASY SLAB ist ein modulares Platten-Phantom-System für die Routine-Dosimetrie. Aus homogenen RW3-Material gefertigt, unterstützt es absolute Dosisprüfungen und Verifikation der Dosisverteilung. Spezielle Adapterplatten ermöglichen submillimetergenaue Detektorpositionierung. Verfügbare Plattengrößen: 300 × 300 und 400 × 400 mm; Dicken: 1 mm, 2 mm, 5 mm, 10 mm, 20 mm und 60 mm.

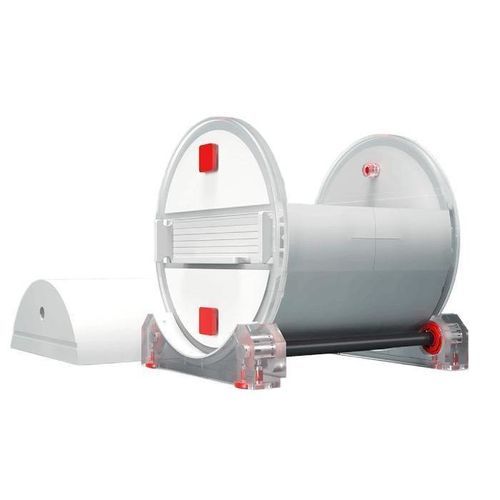

EASY CUBE unterstützt End-to-End-QA und Bildgebungsvalidierung mit modularen Segmenten (Kopf, Körper, Oval, Zylinder) und konfigurierbarer Detektoreinbindung; geeignet für Inbetriebnahme und erweiterte QA-Workflows.

Technischer Vergleich (EASY SLAB vs EASY CUBE)
Merkmal | EASY SLAB Phantom | EASY CUBE Phantom
Material | Homogenes RW3 Solid Water | RW3 Solid Water, modulare Segmente
Maße | 300 × 300 × 300 mm oder 400 × 400 × 300 mm | 180 × 180 × 180 mm (Basiswürfel)
Module | Stapelbare Platten in variablen Dicken | Kopf (Ø180 × 180 mm), Körper (360 × 335 × 180 mm), Oval (360 × 180 × 180 mm), Zylinder (Ø320 × 180 mm)
Plattenzusammenstellung | 1 × 1 mm, 2 × 2 mm, 1 × 5 mm, 29 × 10 mm, optional 20 mm oder 60 mm | Konfigurierbar je QA-Szenario
Detektorintegration | Maßgeschneiderte Adapterplatten für Ionisationskammern (20+ Versionen) | Integrierte Adapterleiste für Ionisationskammern
Kompatibilität | Ionisationskammern, Diodendetektoren, TLDs, EPIDs, Filme | Ionisationskammern, Bildgebungssysteme, Detektoren
Transport | Inklusive Transport- und Lagerkoffer | Inklusive Transport- und Lagerkoffer
Typische QA-Nutzung | Routine-QA, absolute Dosisverifikation, Strahlkontrollen | End-to-End-QA, Bildgebungsvalidierung, Inbetriebnahme

Qualität und Konformität
Hergestellt nach ISO 13485 Prozessen mit verifizierter Dokumentation und rückverfolgbaren Chargendaten. CE/MDR- und FDA-bereite Dokumentation unterstützt klinische Anwendung und OEM-Integration. Jede Einheit wird per CT gescannt, um Homogenität vor dem Versand zu bestätigen.

Technische Spezifikationen

• Material: RW3 Solid Water (gewebeäquivalente Zusammensetzung)
• Verifizierte Dichte: ca. 1,045 g/cm³
• CT-verifizierte Homogenität für jede Einheit
• EASY SLAB Maße: 300 × 300 × 300 mm oder 400 × 400 × 300 mm
• EASY SLAB Plattenstärken: 1 mm, 2 mm, 5 mm, 10 mm, 20 mm, 60 mm
• EASY CUBE Basiswürfel: 180 × 180 × 180 mm; modulare Erweiterungen: Kopf, Körper, Oval, Zylinder (Maße wie oben)
• Detektorkompatibilität: Ionisationskammern, Diodendetektoren, TLDs, EPIDs, radiosensitive Filme (Support für >60 Detektortypen)
• MR-Kompatibilität: MR-conditional Phantome verfügbar (bis 3T, sofern spezifiziert)
• Inklusive Transport- und Lagerkoffer für Standard-Systeme
• OEM-Optionen: kundenspezifische Adapterplatten, Detektoreinsätze, RFID-Funktionen und maßgeschneiderte Konfigurationen mit konformer Dokumentation
