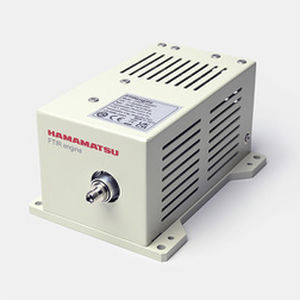

Optisches Spektrometer C16511-01

InfrarotFT-IRInspektion

Das Fourier-Transform-Infrarotspektrometer (FTIR) C16511-01 ist ein kompaktes Fourier-Transform-Nahinfrarotspektrometer. Ein optisches Michelson-Interferometer, eine Steuerungsschaltung und eine Rechenschaltung sind in einem kompakten Gehäuse untergebracht. Durch den Anschluss eines PCs über Ethernet können Spektren und Absorptionswerte gemessen werden. Das Gerät eignet sich sowohl für Echtzeitmessungen vor Ort, ohne dass die Messprobe in den Analyseraum gebracht werden muss, als auch für die kontinuierliche Überwachung. Darüber hinaus bietet die Ethernet-Kommunikation eine höhere Übertragungsgeschwindigkeit und größere Zuverlässigkeit als die USB-Kommunikation, wodurch es für FA-Geräte geeignet ist. Das optische Interferometer verfügt über einen integrierten Lichteingangsbereich, einen Strahlteiler, einen festen Spiegel, einen beweglichen Spiegel (ϕ3 mm) und einen Fotodetektor. Der Fotodetektor erfasst Lichtintensitätssignale, die je nach Position des beweglichen Spiegels variieren. Das optische Spektrum wird durch die Verarbeitung (Fourier-Transformation) dieser Lichtintensitätssignale gewonnen. Die FTIR-Engine verfügt über einen integrierten Halbleiterlaser (VCSEL: Vertical Cavity Surface Emitting Laser) zur Überwachung der Position des beweglichen Spiegels, was Spektralmessungen mit hoher Wellenlängengenauigkeit ermöglicht. Im Lieferumfang ist eine Auswertungssoftware enthalten, die Funktionen zur Einstellung der Messbedingungen, zur Datenerfassung und -speicherung sowie zur Erstellung von Diagrammen bietet. Darüber hinaus werden die Funktionsspezifikationen der Dynamic Link Library (DLL) offengelegt, sodass Anwender ihre eigenen Messsoftwareprogramme erstellen können. Merkmale - Hohe Geschwindigkeit: 275 Bilder/s - Glasfaser-Eingang - Hohes Signal-Rausch-Verhältnis: Geeignet für Messungen der diffusen Reflexion und Absorptionsmessungen - Spektraler Erfassungsbereich: 1100 nm bis 2500 nm - Ethernet-kompatibel
