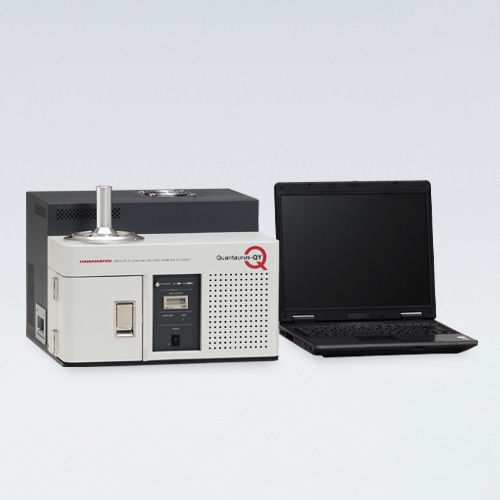

Optisches Czerny-Turner Spektrofluorometer Quantaurus-QY®

FluoreszenzFluoreszenz-EmissionFluoreszenz

Übersicht
Der Quantaurus-QY ist ein kompaktes, benutzerfreundliches Gerät zur Messung des Quantenwirkungsgrads photolumineszenter Materialien. Er führt absolute Messungen durch und benötigt keine bekannten Referenzstandards, wie sie beim herkömmlichen relativen Verfahren erforderlich sind. Proben in verschiedenen Formen — Dünnschichten, Feststoffe, Pulver und Lösungen — können analysiert werden. Flüssige Proben können mit flüssigem Stickstoff bis -196 °C (77 K) gekühlt werden.

Merkmale

• Sofortmessung: Ein multikanaliger Detektor erfasst das sensibilitätskompensierte Spektrum und berechnet schnell den absoluten Quantenwirkungsgrad. Dedizierte Dialog-Software vereinfacht den Messablauf.
• Vollautomatische Hardware: softwaregesteuerter Monochromator zur automatischen Auswahl der Anregungswellenlängen; automatische Messung der Wellenlängenabhängigkeit des Quantenwirkungsgrads und der Anregungsspektren.
• Analyse verschiedener Probentypen: unterstützt Lösungen, Dünnschichten und Pulver; optionaler Dewar-Halter ermöglicht Stickstoffkühlung bis -196 °C (77 K) für flüssige Proben.
• Zwei Modelle verfügbar, um unterschiedliche PL-Messwellenlängenbereiche für Anforderungen an Anregung und Photolumineszenz abzudecken.

Anwendungen

• Organische Metallkomplexe
• Fluoreszenzsonden
• Farbstoffsensibilisierte PV-Materialien
• OLED-Materialien
• Quantenpunkte
• LED-Phosphore

Prinzip der Messung des Quantenwirkungsgrads
Das System integriert Anregungslichtquelle, Integrationskugel und multikanaligen Spektroskop. Das Gerät misst die Photolumineszenz (PL) und erfasst die emittierten Spektren mit einem sensibilitätskompensierten Detektor; daraus wird der absolute PL-Quantenwirkungsgrad berechnet, ohne externe Referenzstandards zu benötigen.

Betrieb
Quantaurus-QY integriert Anregungslichtquelle, Detektor und optisches System in einer Einheit. Der Anwender lädt eine Probe und gibt einfache Anweisungen über die dedizierte Software; das System misst dann innerhalb kurzer Zeit Lumineszenz-Quantenwirkungsgrad, Wellenlängenabhängigkeit der Anregung, PL-Anregungsspektrum, Farbmesswerte usw.

Technische Daten

• Modell: C11347 Serie (zwei Typnummern: C11347-11 und C11347-12)
• PL-Messwellenlängenbereich: C11347-11 = 300 nm bis 950 nm; C11347-12 = 400 nm bis 1100 nm
• Monochromatische Lichtquelle: 150 W Xenonlampe
• Anregungswellenlänge: C11347-11 = 250 nm bis 850 nm; C11347-12 = 375 nm bis 850 nm
• Bandbreite (FWHM): 10 nm oder weniger
• Steuerung der Anregungswellenlänge: automatisch
• Messwellenlängenbereich des multikanaligen Spektroskops: C11347-11 = 200 nm bis 950 nm; C11347-12 = 350 nm bis 1100 nm
• Wellenlängenauflösung: < 2 nm (C11347-11); < 2.5 nm (C11347-12)
• Anzahl der lichtempfindlichen Kanäle: 1024 ch
• Gerätekühltemperatur: -15 °C
• AD-Auflösung: 16 bit
• Optische Anordnung des Spektroskops: Czerny-Turner Typ
• Material der Integrationskugel: Spectralon; Größe: 3,3 Zoll
• Software / Unterstützte Messgrößen: PL Quantenwirkungsgrad; Wellenlängenabhängigkeit des Quantenwirkungsgrads; PL-Spektrum (Peakwellenlänge, FWHM); PL-Anregungsspektrum; Farbmessung (Chromatizität, Farbtemperatur, Farbwiedergabeindex, etc.)
