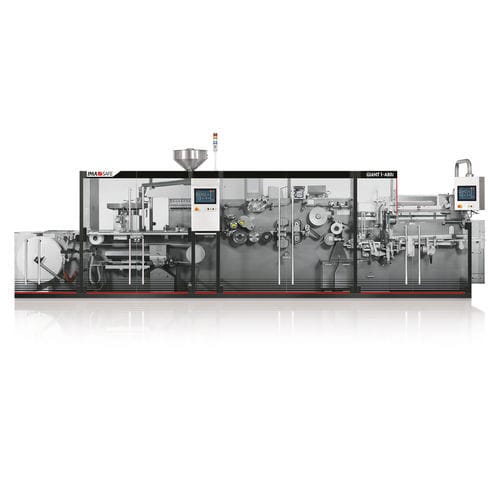

Füll- und Versiegelsystem / für die Pharmaindustrie GIANT1 Series

für pharmazeutische Anwendungenautomatischlinear

Übersicht
Die GIANT1 Series von Blister-Verpackungsmaschinen bietet hohe Flexibilität für Produktformen, Blistergrößen und -konfigurationen und ist auf Just-in-Time-Produktion von kleinen bis mittleren Losgrößen ausgelegt. Sie zeichnet sich durch modernes Design, Zuführsysteme, Qualitätskontrollen und Servomotoren aus. GIANT1 integriert den patentierten Sombrero-Universalzuführer für hohe Vielseitigkeit und eine für Containment ausgelegte Zuführzone. Die Linie ist kompakt, mit linearem Workflow und sehr guter Sicht für den Bediener.

Wesentliche Merkmale

• Für Containment ausgelegte Zuführzone für feste pharmazeutische Formen
• Patentierter Sombrero-Universalzuführer für zuverlässige Zuführung verschiedener Formen, Toleranzen und Fragmente
• Kompakter, linearer Arbeitsfluss mit hoher Zugänglichkeit für den Bediener
• Innovative Schneideeinheit und Auswurf für nicht-konforme Blister
• Schneller und reproduzierbarer geführter Formatwechsel
• Unterstützung für Alu-Alu-Blistertaschen ohne Einschränkung
• Patentiertes automatisches Blister-Rückgewinnungsmagazin zur Maximierung der Zuführeffizienz zum Kartonierer

Neue Möglichkeit
NEU! Die GIANT1 Series umfasst jetzt ein standardmäßiges Anschlussmodul, das das Wenden von Blistern ermöglicht, um Kartons mit gegenüberliegenden Einschubverschlüssen zu verarbeiten, sowie das Verdrillen/Verriegeln von Blistern zur Reduzierung des Kartonvolumens oder zur Erhöhung der Blisterkapazität. Dies verbessert Logistik und Nachhaltigkeit und vermeidet spezielle Blisterdesigns; ein optionaler Bypass-Modus ist verfügbar.

Hervorgehobene Module / Technologien

• Patentierter Sombrero-Universalzuführer — unempfindlich gegenüber Produkttoleranzen und Fragmenten, ausgelegt für kontinuierliche Produktion und hohe Containment-Anforderungen
• Vorlauf- und Formbereich (standardmäßige Form- und Heizeinheiten)
• Siegel- und Schneideeinheiten mit Optionen für positiven Blistertransfer
• Codier- und Perforationsstation geeignet für Produktmarkierung und Sekundärprozesse
• Track & Trace-kompatibles, in den Kartonierer integriertes Modul für Kameras und Inkjet-Systeme (serialisierungsbereit)

Maschinenvarianten

• GIANT1-A80i — integrierte Blister-Verpackungsmaschine und Kartonierer mit positivem Blistertransfer; bis zu 350 Blister/min und 175 Kartons/min
• GIANT1-A86 — integrierte Blister-Verpackungsmaschine und Kartonierer mit positivem Blistertransfer; bis zu 350 Blister/min und 350 Kartons/min
• GIANT1-A80 — integrierte Blister-Verpackungsmaschine und Kartonierer, Verbindung über Magazin; bis zu 400 Blister/min und 175 Kartons/min
• GIANT1 Stand Alone — GIANT1 ausgelegt zur Anbindung an beliebige nachgelagerte Verpackungsmaschinen (Kartonierer, Wallet-Packer, Flowpacker oder End-of-Line) für flexible Produktionslayouts

Medien & Galeriehinweise
Die Maschinendaten umfassen einen Produktvideo-Trailer und eine Galerie mit Aufnahmen von Vorheizung/Formung, Zuführbereich, Siegelbereich, Codierung & Perforation, Schneideeinheit, Blister-Rückgewinnungsmagazin, Blistertransfer zum Kartonierer, Kartonaufnahme/-öffnung, Produkteinlage und Kartonverschluss. Diese Elemente veranschaulichen das Maschinenlayout und kritische Prozessstationen.

Technische Daten (Tabelle)
TECHNISCHE DATEN GIANT1 Series
Blistermaße vs Kartonmaße:
Breite — Blister: 30-90 mm | Karton: 35-97 mm
Länge — Blister: 60-145 mm | Karton: 65-154 mm
Tiefe / Höhe — Blister: 3-12 mm | Karton: 12-106 mm

Produktionsleistung (pro Modell):
Modell — GIANT1 (Familie)
Blister — bis zu 400 Blister/min.
GIANT1-A80i — bis zu 350 Blister/min. — Kartons: bis zu 175 Kartons/min.
GIANT1-A86 — bis zu 350 Blister/min. — Kartons: bis zu 350 Kartons/min.
GIANT1-A80 — bis zu 400 Blister/min. — Kartons: bis zu 175 Kartons/min.

Track & Trace
Das in den Kartonierer integrierte Track & Trace-Modul unterstützt die Anwendung von Kameras und Inkjet-Systemen für die Serialisierung in einem kompakten Linienaufbau und optimiert Effizienz und Linienlänge.

Eigenschaften / technische Spezifikationen

• Serienname: GIANT1 Series
• Marke: IMA
• Für Containment ausgelegte Zuführzone (für Containment-Anwendungen konzipiert)
• Patentierter Sombrero-Universalzuführer (robust gegenüber Fragmenten und variierenden Formen)
• Blisterbreitenbereich: 30–90 mm
• Blisterlängenbereich: 60–145 mm
• Blistertiefe/-höhenbereich: 3–12 mm
• Kartonbreitenbereich: 35–97 mm
• Kartonlängenbereich: 65–154 mm
• Kartontiefe/-höhenbereich: 12–106 mm
• Maximale Blistergeschwindigkeit (Familie): bis zu 400 Blister/min (modellabhängig)
• GIANT1-A80i Kartongeschwindigkeit: bis zu 175 Kartons/min
• GIANT1-A86 Kartongeschwindigkeit: bis zu 350 Kartons/min
• GIANT1-A80 Blistergeschwindigkeit: bis zu 400 Blister/min (mit Magazinverbindung)
• Optionales standardmäßiges Anschlussmodul für Blister-Wenden und -Verriegelung (logistische und nachhaltige Vorteile)
