Automatisches Tiefziehgerät C80HS Series

modularHochgeschwindigkeit

Maschinenübersicht

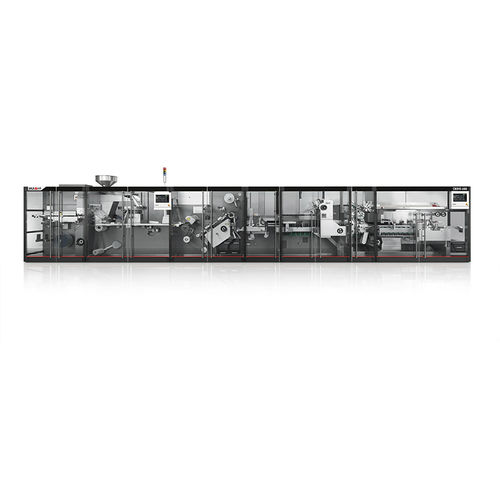

Die C80HS ist eine modulare Hochgeschwindigkeits-Mehrbahn-Blisterverpackungsmaschine (Doppelbahn), ausgelegt zur Integration mit verschiedenen Kartonierern (Kartonierrate bis zu 500 Kartons/min). Das Design gewährleistet durchgehende Sichtbarkeit der Blister sowie uneingeschränkten Bedienerzugang zur Vereinfachung von Rüsten, Reinigung und Wartung. Aufbau und funktionale Komponenten sind auf hohe Leistung, geringe Ausschussraten und zuverlässigen Transport ausgelegt, unterstützt durch ein automatisches Blister-Rückgewinnungsmagazin.

Highlights

• Vollständige Zugänglichkeit: kompletter Zugang im Verbindungsbereich zwischen Blistermaschine und Kartonierer für schnelle Eingriffe.
• Flexible Modularität: konfigurierbare Integration mit unterschiedlichen Kartoniersystemen je nach Linienlayout.
• Innovative Schneideeinheit: erkennt und verwirft Blister mit abweichender Form.
• Positiver Blistertransfer: sichert den Transfer unabhängig von der Blistergeometrie.
• Automatische Blisterrückgewinnung: Magazin reduziert Ausschuss durch fehlende Blister im Kartonierer.
• Ergonomisches Materialhandling: Wickelhalter positioniert für einfaches Einlegen des Formbandes.
• Schneller Formatwechsel: zügiger, einfacher Formatwechsel zur Minimierung von Stillstandszeiten.

Track & Trace
Die Maschine unterstützt ein integriertes Track-&-Trace-Modul auf dem Kartonierer (Kamera + Inkjet) zur Serialisierung, was eine kompaktere Linienanordnung und höhere Effizienz ermöglicht.

Technische Daten (Tabelle)
Blistermaße | Kartonmaße
Breite: 30–90 mm | Breite: 35–95 mm
Länge: 60–145 mm | Länge: 70–150 mm
Tiefe / Höhe: 3–12 mm | Tiefe / Höhe: 15–90 (105) mm

Leistung (je nach Modell)
Modelle: C80HSA, C80HS-A76, C80HS-A86, C80HS-A96
Blister: bis zu 750 Blister/min.
Kartons: C80HS-A76 bis zu 250 Kartons/min; C80HS-A86 bis zu 350 Kartons/min; C80HS-A96 bis zu 500 Kartons/min.

Technische Spezifikationen

• Serie: C80HS Series
• Maschinentyp: modulare Hochgeschwindigkeits-Doppelbahn-Blistermaschine
• Integration: kompatibel mit verschiedenen Kartoniersystemen (modular)
• Max. Blistergeschwindigkeit: bis zu 750 Blister/min
• Kartonleistung (modellabhängig): bis zu 250 / 350 / 500 Kartons/min (A76 / A86 / A96)
• Blisterbreitenbereich: 30–90 mm
• Blisterlängenbereich: 60–145 mm
• Blistertiefe/-höhe: 3–12 mm
• Kartonbreitenbereich: 35–95 mm
• Kartonlängenbereich: 70–150 mm
• Kartontiefe/-höhe: 15–90 (105) mm
• Wesentliche Merkmale: innovative Schneideeinheit, positiver Blistertransfer, automatisches Rückgewinnungsmagazin, ergonomischer Wickelhalter, vollständige Zugänglichkeit im Verbindungsbereich, schneller Formatwechsel
• Optional: integriertes Track-&-Trace-Modul (Kamera + Inkjet) für Serialisierung
