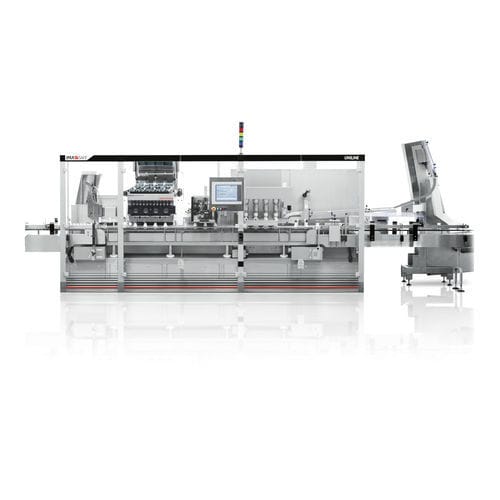

Mustersystem für Flaschen UNILINE

Tablettenautomatischautomatisiert

Übersicht
UNILINE ist ein Förder-, Abfüll- und Verschließsystem, das die Funktionen für eine vollständige Zähl- und Befülllinie integriert: Behälterzufuhr, Desiccant-Einlage, Zählung und Befüllung, Einlage von Füllmaterial, Verschließung und Ausschleusung. Es ist für hohe Flexibilität ohne flaschen- oder produktbezogene Wechselteile konzipiert, lässt sich schnell anpassen und startet unmittelbar in Produktionsgeschwindigkeit, um auch bei kleinen Losgrößen hohe OEE zu erzielen. Die Balkonkonstruktion bietet gute Sichtverhältnisse und einfache Reinigungsmöglichkeiten ohne verborgene Einklemmpunkte. Die kompakte Bauform reduziert den Platzbedarf gegenüber herkömmlichen Anlagen. Die Zählgenauigkeit gewährleisten verfügbare Technologien: optischer Sensor und E.F.S. (Electrostatic Field Sensor), geeignet für anspruchsvolle Bedingungen.

Hauptmerkmale

• Flaschenführung: positive Fixierung und kontrollierter Transport über den gesamten Prozess.
• Keine Ölkontamination: kein Ölauftrag auf dem Flaschentransport.
• Keine Formatteile: keine mechanischen Formatteile für Flaschendimensionen erforderlich.
• Formatwechsel Flasche: automatischer Formatwechsel per Knopfdruck.
• Einfaches Reinigen: offenes Balkonlayout vereinfacht und beschleunigt die Reinigung.
• Vollständige Vielseitigkeit: für runde, rechteckige, ovale und quadratische Flaschen geeignet.
• Platzsparend: Zähler benötigt keinen zusätzlichen Platz an der Rückseite.
• Eigenfertigung: alle Maschinen werden von IMA gefertigt und unterstützt.

Technische Daten (Tabelle)
TECHNISCHE DATEN UNILINE
Flaschenleistung: Bis zu 150 bpm
Produktleistung: 12.000 Tabletten/min
Flaschenbereich: Rund, rechteckig*, quadratisch, oval*
Min (L x B x H): 30 mm x 30 mm x 55 mm
Max (L x B x H): 90 mm / 104 mm* x 90 mm x 180 mm
Verschlussbereich: CRC, Schraubverschluss, Flip Top, Press on — Durchmesser 10–70 mm
Desiccant: 1,2 g und 3 g — 1 bis 3 Behälter pro Flasche
Polster (Cotton): Baumwolle, Viskose, Polyester — typische Längen bis 180 mm

Technische Spezifikationen

• Flaschenleistung: Bis zu 150 bpm
• Produktleistung: 12.000 Tabletten/min
• Unterstützte Formate: rund, rechteckig, quadratisch, oval; Mindestlänge 30 mm; Maximalänge bis 90–104 mm je nach Form; Höhen bis 180 mm
• Unterstützte Verschlussarten: CRC, Schraubverschluss, Flip Top, Press on; Durchmesser 10–70 mm
• Desiccant-Optionen: 1,2 g und 3 g Behälter; 1–3 Behälter pro Flasche
• Einlage von Polstern: unterstützt Baumwolle, Viskose, Polyester (Beispiel: Länge bis 180 mm)
• Zähltechnologien: optischer Sensor und E.F.S. (Electrostatic Field Sensor) für hohe Genauigkeit
• Keine mechanischen Formatteile erforderlich; automatischer Formatwechsel
• Kompakter Balkonaufbau für einfache Reinigung und hohen OEE bei kleinen Losgrößen
• Keine Ölkontamination am Flaschentransport
• Herstellung und Support intern durch IMA
