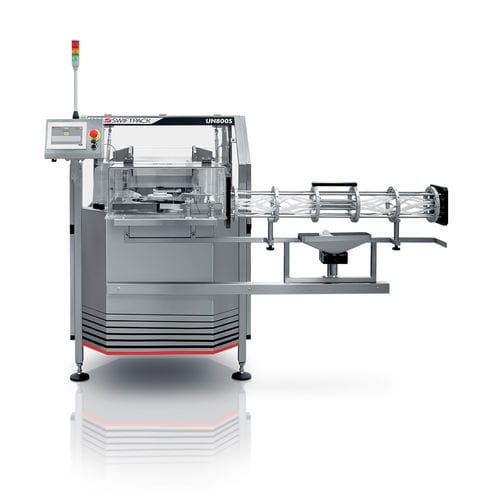

Drehbarer Flaschenaufrichter Unscrambler

Inlinefür ProduktionOptionen

Übersicht Der UNCRAMBLER ist ein rotierender Flaschenorientierer zur Ausrichtung und Zuführung von Flaschen in Verpackungsstraßen. Flaschen werden zufällig in einen großen, abgedeckten Trichter geladen, über eine gestufte Zuführung in eine primäre Sternrad eingespeist, die die Behälter trennt und in Nuten indexiert. Ein sekundäres Sternrad übergibt die Flaschen an das Abförderband; umgedrehte Flaschen werden mit Druckluft ausgeworfen. Das System lässt sich mit nachfolgenden Linien synchronisieren und verfügt über eine Rückstausteuerung zur Regelung des Materialflusses.

Funktionsprinzip Die Maschine besteht aus einem großen, abgedeckten Produkttrog, einer gestuften Zuführung, die die Behälter in ein primäres Sternrad hebt zur Trennung und Indexierung, sowie einem sekundären Sternrad zum Transfer auf das Abförderband. Die pneumatische Auswurfvorrichtung entfernt umgedrehte Flaschen. Die Queue-/Backup-Steuerung synchronisiert den Orientierer mit nachgelagerten Anlagen.

Wesentliche Maschinendetails

• Produkttrog: Großer abgedeckter Trichter für zufälliges Flaschenladung
• Struktur: Konstruktion aus Edelstahl und Acryl
• Sicherheit: Sicherheitsabdeckungen
• Geschwindigkeit: Elektronische Drehzahlregelung
• Queue-Steuerung: Automatische Flaschenstapelsteuerung am Abgang
• Option: Optionales Inline-Flaschenreinigungsmodul erhältlich

Anwendungen und Flexibilität Entwickelt für die effiziente Ausrichtung und Zuführung von Flaschen in Verpackungs- und Abfülllinien. Schnellwechsel-Teile ohne Werkzeug ermöglichen Formatwechsel in etwa 5 Minuten und eine schnelle Umrüstung zwischen verschiedenen Flaschendurchmessern und -formen.

Hinweise Je nach Modell, Produkt sowie Größe/Form des Behälters können Leistung und Durchsatz variieren.

Technische Daten

• Produktionsleistung: Bis zu 180 Flaschen/min.*
• Flaschendurchmesserbereich: 25 mm bis 100 mm
• Flaschenhöhenbereich: 40 mm bis 200 mm
• Werkstoff: Edelstahl und Acryl
• Trichter: Großer abgedeckter Trichter (zufällige Beladung)
• Umrüstung: Wenige Schnelllöseteile; Formatwechsel in ca. 5 Minuten ohne Werkzeug
• Steuerung: Elektronische Drehzahlregelung; automatische Queue/Backup-Steuerung
• Sicherheit: Sicherheitsabdeckungen
• Option: Inline-Flaschenreinigungsaufsatz verfügbar
• Betriebshinweis: Umgedrehte Flaschen werden mit Druckluft ausgeworfen
