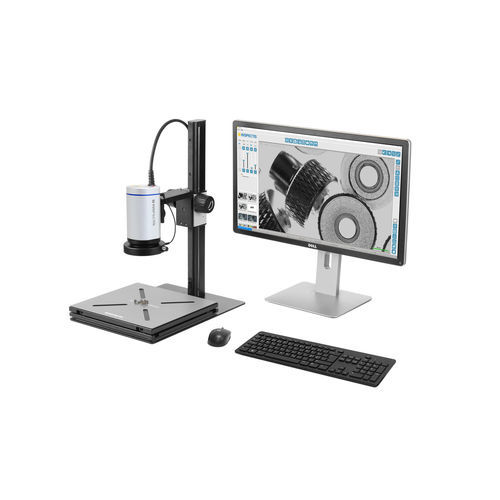

Digitales Videomikroskop F40s

InspektionLEDUV

Überblick
Das Inspectis F40s ist ein modulares Full HD (1080p/60) digitales Mikroskop für industrielle Inspektion, Qualitätskontrolle, Messtechnik und Dokumentation. Es kombiniert ein 40:1 motorisiertes Megapixel-Zoom mit schnellem Mittelpunkt-Autofokus, einen verbesserten Bildsensor und Onboard-Kamera-/Objektivsteuerungen in einem industriellen Aluminiumgehäuse mit UNC 1/4-20" Befestigung und übersichtlichem Kabelmanagement für einfache Integration in Stative und Produktionslinien.

Wesentliche Merkmale

• Full HD 1080p/60 Videosignal mit fortschrittlicher Signalverarbeitung zur Reduzierung von Bewegungsunschärfe und für flüssige Bilddarstellung.
• 40:1 motorisiertes Megapixel-Zoomobjektiv mit Autofokus, Blendeneinstellung und vorkalibrierten Optiken.
• Onboard-Bedienelemente für Zoom, Helligkeit, AF ein/aus und Weißabgleich; optionale Fernkonsolen mit Speicherpresets.
• Modulares Design: anpassbare Halterungen, Stative, Beleuchtungen, Objektive und SDK zur Softwareintegration.
• Geeignet für Live-Inspektion bewegter Objekte, Inline-Inspektion und SMT-Produktionslinien.

Lieferumfang (bei Bestellung HD-115)

• Inspectis F40s, FHD 1080/60p modulares digitales Makroskop, x40 Zoom mit eingebauten Bedienelementen.
• Netzteil.
• Bedienungsanleitung und Dokumentation.
• Zwei Jahre Produktgarantie.

Spezifikationen

• Videoausgang: Full HD 1080p @ 60 fps
• Bildsensor: 1920 x 1080 (16:9), Pixelgröße 1,62 μm
• I/O: HDMI out, 5P MiniDin Strom, 8P MiniDin Kommunikation
• Onboard-Steuerung: Zoom, Helligkeit, Auto Focus an/aus, Weißabgleich
• Fernsteuerung (optional): Konsole und Software mit Presets, Overlays und Qualitätsmodi
• Objektiv: 40:1 motorisiertes Megapixel-Zoom mit Autofokus und Blendeneinstellung
• Beleuchtung (optional): Ringlichter (weiß/UV), Spot-LEDs, Durchlicht
• Montage: UNC 1/4"–20
• Betriebsumgebung: -5° bis +45°C, 20–95% rF (nicht kondensierend)
• Lagerumgebung: -20° bis +60°C, 20–95% rF (nicht kondensierend)
• Größe & Gewicht: ca. D86,5 x L160 mm (ohne Kabel), 0,9 kg
• Software & Integration: INSPECTIS© Software-Familie, SDK für Drittintegration

Anwendungen & Integration
Das F40s eignet sich für optische Inspektion, Messtechnik und Dokumentation bei großen Anzeigegroßstärken (typisch ~2,5x–100x auf einem 28" Monitor). Mit zusätzlichen Diopter-Makro-Objektiven sind höhere Bildschirmvergrößerungen möglich (ca. 1414x, Sichtfeld 0,43 mm). Das kompakte Industrial-Design mit Einzelkabel ermöglicht Inline-Einsatz und einfache Anpassung an Produktionslinien mit Inspectis XY-Fahrstützen. Fernsteuerkonsolen und INSPECTIS© Software-Optionen (Basics, Pro, ProX, OAI) erweitern Mess-, Aufnahme- und Overlay-Funktionen.

Technische Daten

• Modell: F40s
• Videoausgang: Full HD 1080p @ 60 fps
• Sensor: 1920 x 1080, 16:9
• Optik: 40:1 motorisiertes Zoom mit Autofokus und Irissteuerung
• Onboard-Bedienung: Zoom, Helligkeit, AF an/aus, Weißabgleich
• I/O: HDMI, 5P MiniDin Strom, 8P MiniDin Kommunikation
• Montage: UNC 1/4"–20
• Beleuchtungsoptionen: Ring/Spot/Durchlicht
• Betriebs-Temp./Feuchte: -5° bis +45°C, 20–95% rF
• Lager-Temp./Feuchte: -20° bis +60°C, 20–95% rF
• Gewicht/Größe: ~0,9 kg; D86,5 x L160 mm
