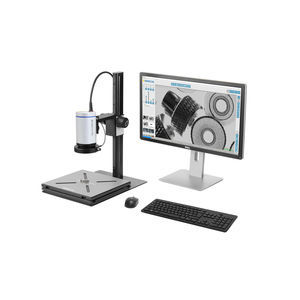

Optisches Videomikroskop U50s

digitalInspektionNahinfrarot

Übersicht
Modulares 4K60 digitales Inspektionsmikroskop zur Integration in industrielle und Labor-Bildgebungssysteme. Eingebaute Kamera- und Objektivsteuerung, SDK für Fremdintegration und Kompatibilität mit einer breiten Palette von Inspectis-Ständern, Objektiven, Beleuchtungsoptionen und INSPECTIS©-Softwarevarianten.

Hauptmerkmale

• 4K 2160p Videoausgabe bei 60 fps (Ultra HD)
• Empfindlicher Bildsensor mit großem Dynamikumfang und präziser Farbwiedergabe
• 25:1 motorisierter optischer Zoom mit schnellem zentralem Autofokus und 7-Blenden-Iris (F1.6–4.8)
• 2x Digitalzoom mit 3D-Rauschunterdrückung (kombiniert bis 50:1 effektiv)
• Direktbedienung am Gerät für Zoom, Fokus, Iris, Helligkeit und Weißabgleich
• SDK enthalten für Echtzeit-Kamerasteuerung und Systemintegration
• Kompaktes Aluminiumgehäuse für industrielle Nutzung und Systemmontage

Optik & Leistung
Das System liefert latenzarme 4K-Bilder mit Signalverarbeitung zur Reduktion von Flimmern und Streulicht. Die Standardoptik bietet 225 mm freie Arbeitsdistanz und ein Sichtfeld von 211 mm (1x) bis 4,0 mm (50x). Ein LWD-Modell bietet bis zu 500 mm Arbeitsabstand. Die Bildschirmvergrößerung liegt bei ca. 2,9x–151x mit Standardobjektiv und kann mit Nahaufsatzlinsen bis zu 1737x erreicht werden.

Bedienung, Software & Integration
Kamera- und Objektivanpassungen über oben angeordnete Tasten; optionale Fernbedienkonsolen erweitern die Funktionen (Zoom, Iris, manueller/automatischer Fokus, Weißabgleich, Overlays, Speicherabrufe). INSPECTIS©-Softwareoptionen (Basics, Pro, ProX, OAI) unterstützen Erfassung, Messtechnik und Analyse. SDK für Integration in Drittsysteme enthalten.

Lieferumfang (HD-116)

• Inspectis U50s Ultra HD 2160p 60fps modulares Inspektionsmakroskop, x50 Zoom (25:1 optisch + 2x digital)
• Netzteil
• Bedienungsanleitung und Dokumentation
• Zweijährige Neuproduktgarantie

Highlights

• 4K60-Video mit sehr niedriger Latenz, geeignet für die Inspektion schnell bewegter Objekte
• Motorisierter Zoom mit schnellem zentralen Autofokus
• Einzelkabel-Design für einfache Installation und stabile Signalübertragung
• Voll kompatibel mit dem kompletten Inspectis-Zubehörprogramm
• Optik optimiert für die Inspektion kleiner und bewegter Bauteile (Stents, Pipetten, Uhren usw.)

Downloads & Medien
Herstellerbroschüre, technische und Systemanforderungs-PDFs sowie Produktkatalog werden bereitgestellt. Produktvideo zur Systemvorstellung verfügbar.

Technische Spezifikationen

• Videoausgang: 4K 2160p, 60 fps (Ultra HD)
• Sensor: ~8,3–8,4 MP effektiv
• Optik: 25:1 motorisierter Zoom mit Autofokus und Irissteuerung (F1.6–4.8)
• Digitalzoom: 2x mit 3D-Rauschunterdrückung (kombiniert bis 50:1)
• Vergrößerung (28"-Monitor): ~2,9x–151x (Standardobjektiv); bis zu 1737x mit +56 Dioptrien-Linse
• Sichtfeld: 211 mm (1x) bis 4,0 mm (50x); 0,35 mm bei 50x mit +56 Dioptrien
• Arbeitsabstand: 225 mm (Standard); LWD bis 500 mm; 18 mm mit +56 Dioptrien; allgemeiner Bereich 185–225 mm
• I/O: HDMI 2.0 Videoausgang; 5P MiniDin Stromanschluss; 8P MiniDin Kommunikation
• Bedienelemente: Zoom, Iris (F#), Auto Brightness, AF/MF, Weißabgleich (obere Tasten und Fernbedienoptionen)
• Softwarefunktionen: Zoom, Fokus, Iris, Verschluss, Helligkeit, Gain, Schärfe, Kontrast, VE, Weißabgleich, Clarity, FlipV/FlipH, NIR-Modus, Speicher/Recall (16)
• Externe Fernbedienungen: Zoom, Iris, Helligkeit, Fokus, Weißabgleich, Bildqualitätsmodus, Overlays, Bildrotation/-Freeze, Speicher, Fußschalter
• Beleuchtung: Weißes LED-Ringlicht, Einzel-/Doppel-Spot LED mit Schwanenhals, Hellfeld-LED-Durchlicht, UV-LED
• Lagerung/ Betrieb: Lagerung -20° bis +60°C, 20–95% rF nicht kondensierend; Betrieb -5° bis +40°C, 20–95% rF nicht kondensierend
• Abmessungen & Gewicht: Ø86,5 x 160 mm (ohne Kabel); ~0,88 kg (ohne Kabel und Stativ)
